Em indústrias como petróleo, gás natural e engenharia química, o padrão API 6D é uma base importante para o projeto, fabricação e teste de válvulas de tubulação. Este padrão abrange vários tipos de válvulas, incluindo válvulas de bola de trunnion , , válvulas de portão e válvulas de borboletas , etc., e é amplamente utilizado em tubulações de transmissão de longa distância, desenvolvimento de campo de campo e de petróleo e sistemas de tubulações industriais. Este artigo conduzirá uma análise aprofundada das especificações de projeto para as válvulas de bola e as válvulas de portão da API 6D, comparam suas características estruturais, requisitos de desempenho e cenários de aplicação e também explorarão os cenários aplicáveis das válvulas de borboleta.
I. Visão geral do padrão API 6D
O padrão API 6D (especificação para válvulas de tubulação e tubulação) é uma especificação formulada para válvulas usadas em sistemas de tubulação nas indústrias de petróleo e gás natural. Estipula os requisitos para o projeto, fabricação, teste e inspeção de válvulas para garantir a confiabilidade e a segurança das válvulas sob alta pressão, alta temperatura e ambientes severos. A API 6D é aplicável a vários tipos de válvulas, incluindo válvulas de esferas, válvulas de portão, válvulas de verificação e válvulas de plugue, cobrindo as classificações de pressão de 150 lb a 2500 lb.

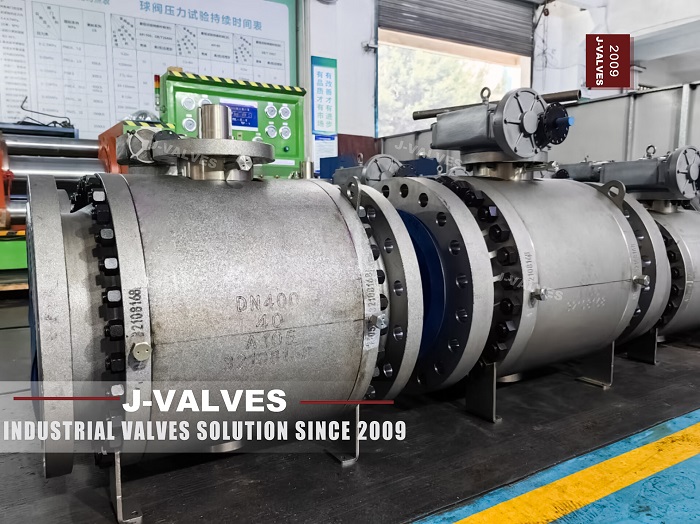

Ii. Comparação das especificações do projeto para válvulas de bola de trunnion e válvulas de portão
(1) Características estruturais
Características | Válvulas de bola de trunnion | Válvulas de portão |
Suporte à bola | A bola é suportada pela placa de suporte fixada no corpo da válvula e o assento da válvula é um assento da válvula com efeito de pistão. | O portão é suportado pelos guias superior e inferior do corpo da válvula e é aberto e fechado pelo movimento de cima e para baixo da haste da válvula. |
Método de vedação | Vedação na extremidade da entrada. Sob a ação da pressão média, o assento da válvula se aproxima da bola para formar uma vedação. | Vedação bidirecional. O portão se encaixa firmemente com o assento da válvula e o desempenho de vedação é estável. |
Torque de operação | O torque de abertura é pequeno, o desempenho de vedação é estável e é adequado para ocasiões de alta pressão e grande diâmetro. | O torque de operação é relativamente grande, especialmente em condições de trabalho de alta pressão e grande diâmetro. |
Condições de trabalho aplicáveis | Oleodutos de transmissão de longa distância, sistemas de tubulação de alta pressão, adequados para grandes diâmetros (≥10 polegadas). | Os principais oleodutos a vapor, sistemas de água de alimentação da caldeira, adequados para condições de trabalho de grande fluxo, alta temperatura e alta pressão. |
(2) Requisitos de desempenho
Características | Válvulas de bola de trunnion | Válvulas de portão |
Desempenho de resistência ao fogo | Considera os padrões API 6FA e API 607, possui um anel de vedação à prova de fogo e pode manter a vedação em um incêndio. | Considera o padrão API 6FA, possui uma estrutura de vedação de metal e possui excelente desempenho de resistência ao fogo. |
Classificação de pressão | 150, 300, 400, 600, 900, 1500, 2500 libras. | 150, 300, 600, 900, 1500, 2500 libras. |
Faixa de temperatura | -46 ° C a 150 ° C. | -29 ° C a 550 ° C. |
Desempenho de vedação | A vedação unidirecional, com um assento de válvula de efeito de pistão, e o desempenho de vedação é estável. | A vedação bidirecional, com excelente desempenho de vedação, e adequada para condições de trabalho de alta temperatura e alta pressão. |
(3) cenários de aplicação
Características | Válvulas de bola de trunnion | Válvulas de portão |
PRINCIPAIS APLICAÇÕES | Oleodutos de transmissão de longa distância, desenvolvimento de campo de petróleo e gás, sistemas de oleodutos de alta pressão. | Pipelines a vapor principais, sistemas de água de alimentação da caldeira, pipelines químicos. |
Vantagens | O torque de abertura é pequeno, o desempenho de vedação é estável e é adequado para condições de trabalho de alta pressão e grande diâmetro. | Projeto integral, baixa resistência ao fluido e adequado para condições de trabalho de grande fluxo, alta temperatura e alta pressão. |
Desvantagens | A estrutura é complexa e o custo é relativamente alto. | O torque de operação é relativamente grande e o custo de manutenção é relativamente alto. |
Iii. Cenários aplicáveis de válvulas de borboleta
Uma válvula de borboleta é um tipo de válvula que controla o fluido ligado ao girar o disco. Possui as características da estrutura simples, tamanho pequeno, peso leve e operação conveniente. O padrão API 6D também abrange os requisitos de design e fabricação das válvulas de borboleta.
(1) Características das válvulas de borboleta
• Estrutura simples: o disco é aberto e fechado girando a haste da válvula e a operação é simples.
• Tamanho pequeno e peso leve: é adequado para instalação em ocasiões em que o espaço é limitado.
• Desempenho de vedação: vedação bidirecional, com desempenho confiável de vedação e adequado para condições de trabalho de média e baixa pressão.
• Mídia aplicável: é adequado para mídia como água, gás e petróleo.
(2) cenários aplicáveis de válvulas de borboleta
• Sistemas de tubulação de média e baixa pressão: As válvulas de borboleta são adequadas para sistemas de tubulação com classificações de pressão mais baixa, como tubulações de gás urbano e sistemas de abastecimento de água e drenagem.
• Ocasões limitadas espaciais: As válvulas de borboleta são pequenas em tamanho e adequadas para instalação em sistemas de tubulação com espaço limitado.
• Condições de trabalho que requerem abertura rápida e fechamento: as válvulas de borboleta são fáceis de operar e têm uma velocidade rápida de abertura e fechamento, e são adequadas para ocasiões em que é necessário cortar rapidamente o fluido.
• Indústrias químicas e farmacêuticas: o desempenho de vedação e a resistência à corrosão das válvulas de borboleta as tornam amplamente utilizadas nas indústrias químicas e farmacêuticas.
4. Sugestões de seleção
(1) Selecionar tipos de válvulas de acordo com as condições de trabalho
• Válvulas de esfera do Trunnion: Adequado para oleodutos de transmissão de longa distância, sistemas de oleodutos de alta pressão, especialmente para ocasiões que requerem abertura rápida e fechamento e vedação de alta pressão.
• Válvulas de porta: adequadas para condições de trabalho de alta temperatura e alta pressão, como pipelines de vapor e sistemas de água de alimentação de caldeiras, especialmente para ocasiões que requerem grande fluxo e vedação bidirecional.
• Válvulas de borboleta: Adequado para sistemas de tubulação de média e baixa pressão, especialmente para ocasiões em que é necessário espaço limitado ou de abertura e fechamento rápido.
(2) Selecionando válvulas de acordo com o padrão API 6D
• Desempenho de resistência ao incêndio: se houver um risco de incêndio nas condições de trabalho, as válvulas que cumprem os padrões API 6FA e API 607 devem ser selecionadas.
• Faixa de pressão e temperatura: selecione os tipos e materiais de válvula apropriados de acordo com os requisitos de pressão e temperatura das condições de trabalho.
• Desempenho de vedação: Selecione Válvulas com vedação unidirecional ou bidirecional de acordo com os requisitos de vedação das condições de trabalho.
V. Resumo
O padrão API 6D fornece especificações abrangentes para o projeto, fabricação e teste de válvulas de pipeline, garantindo a confiabilidade e a segurança de válvulas em indústrias como petróleo, gás natural e engenharia química. As válvulas de bola de trunnion e as válvulas de portão têm suas próprias características em termos de estrutura, desempenho e cenários de aplicação. Os usuários devem selecionar os tipos de válvula apropriados de acordo com os requisitos específicos de condição de trabalho. As válvulas de borboleta , com suas características de estrutura simples, tamanho pequeno e operação conveniente, são amplamente utilizadas em sistemas de tubulação de média e baixa pressão. Através da análise e comparação aprofundadas neste artigo, espera-se que referências valiosas possam ser fornecidas para os usuários ao selecionar válvulas sob o padrão API 6D.
