Nos sistemas de tratamento de água, a seleção de válvulas é de importância crucial. Isso não afeta apenas a eficiência operacional do sistema, mas também se relaciona diretamente à confiabilidade e vida útil do sistema. As válvulas de bola de trunnion (compatíveis com o padrão AWWA C509) e as válvulas de portão (compatíveis com o padrão AWWA C515) são dois tipos comuns de válvulas, cada uma com suas próprias vantagens e desvantagens e adequadas para diferentes cenários de aplicação. Este artigo conduzirá uma comparação detalhada desses dois tipos de válvulas de vários aspectos para ajudá -lo a tomar uma decisão mais sábia ao selecionar válvulas para sistemas de tratamento de água.
I. Visão geral

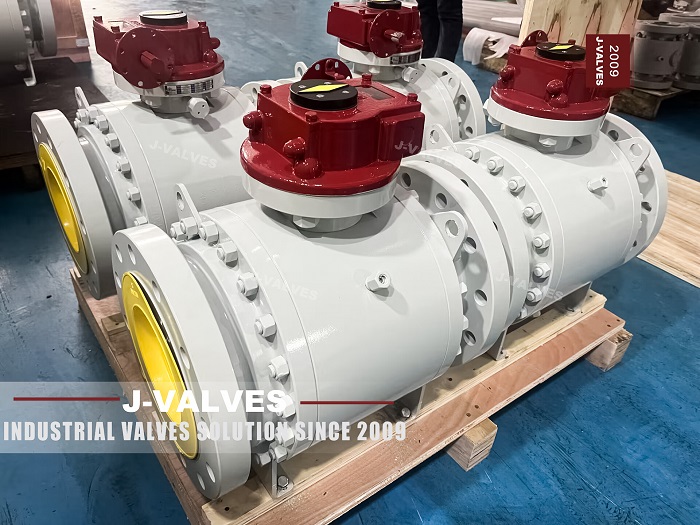

Válvulas de esfera do TRUNNION (AWWA C509)
Uma válvula de esfera do Trunnion é uma válvula de esfera de alto desempenho. Seu design é baseado no fato de que a bola é suportada por viagens e fixada neles, para que não se mova ou mude devido à pressão. Esse design o torna particularmente adequado para cenários de aplicação de alta pressão e alto fluxo. O padrão AWWA C509 estipula os requisitos de design, material, fabricação e teste para essas válvulas para garantir seu desempenho de confiabilidade e vedação nos sistemas de tratamento de água.
Válvulas de porta (AWWA C515)
Uma válvula de porta é uma válvula de isolamento tradicional e é amplamente utilizada em sistemas de tratamento de água. O padrão AWWA C515 visa as válvulas de portão com base resiliente. Seu projeto é baseado em ferro dúctil de alta resistência, que possui uma classificação de pressão mais alta e melhor resistência à corrosão. Esse tipo de válvula é adequado para ocasiões que requerem operação frequente e alto desempenho de vedação.
Ii. Comparação de desempenho
A tabela a seguir compara as válvulas de bola trunnion (AWWA C509) e as válvulas de portão (AWWA C515) em termos de vários indicadores importantes de desempenho:
Indicadores de desempenho | Válvulas de bola de Trunnion (Awwa C509) | Válvulas gtea (awwa c515) |
Material | A bola geralmente é feita de aço inoxidável e o corpo da válvula é feito de ferro fundido ou ferro dúctil | O corpo e o portão da válvula são feitos de ferro dúctil, com a superfície revestida com borracha de alto desempenho |
Desempenho de vedação | Zero vazamento. A bola é fixada nos munições, resultando em alto desempenho de vedação | Com um design de assento resiliente, ele pode obter um selo de gotejamento, mesmo quando há pequenos depósitos sólidos no portão |
Classificação de pressão | Adequado para sistemas médios e de alta pressão, com um máximo de até 200 psi | Classificação de alta pressão, com um máximo de até 250 psi |
Torque de operação | O torque é relativamente pequeno e a operação é suave | O torque é relativamente baixo, o que é adequado para operação manual |
Características de fluxo | Controle preciso de fluxo, adequado para cenários que requerem controle preciso | Design integral, com pouca perda de fluxo, adequada para aplicações de grande fluxo |
Resistência à corrosão | Requer um revestimento anticorrosão adicional e é adequado para ambientes corrosivos gerais | Feito de ferro dúctil e revestido com borracha, com forte resistência à corrosão |
Custo de manutenção | A manutenção é relativamente complicada e requer inspeção regular de munições e focas | A manutenção é simples e o selo superior pode ser substituído quando a válvula está totalmente aberta |
Cenários aplicáveis | Aplicações industriais com alta pressão e alto fluxo | Sistemas de tratamento de água que requerem operação frequente e fluxo grande |
Iii. Cenários de aplicação
Válvulas de bola de Trunnion (Awwa C509)
• Pipelines de transmissão de água de alta pressão: devido ao seu excelente desempenho de vedação e capacidade de rolamento de alta pressão, as válvulas de bola de trunnion são muito adequadas para sistemas de tubulação de transmissão de água de alta pressão e podem efetivamente impedir vazamentos.
• Sistemas de água industriais: em sistemas industriais de água que requerem controle preciso do fluxo e pressão, as válvulas de bola de trunnion podem fornecer desempenho estável.
Válvulas de portão (Awwa C515)
• Sistemas municipais de abastecimento de água: o projeto de furo completo e o baixo torque de operação das válvulas de portão os tornam a escolha ideal para os sistemas de abastecimento de água municipais, o que pode reduzir a perda de fluxo e os custos de bombeamento.
• Sistemas de proteção contra incêndio: seu alto desempenho de vedação e resistência à corrosão os tornam adequados para sistemas de proteção contra incêndio, garantindo operação confiável em situações de emergência.
4. RESUMO
As válvulas da bola de trunnion (Awwa C509) e as válvulas de portão (Awwa C515) têm suas próprias vantagens. As válvulas de esfera da TRUNNION são mais adequadas para aplicações industriais com alta pressão e alto fluxo, enquanto as válvulas de porta têm desempenho excelentemente no abastecimento de água municipal e nos sistemas de proteção contra incêndio. Ao selecionar válvulas, é necessário realizar uma consideração abrangente com base em cenários específicos de aplicação, pressão do sistema, requisitos de fluxo e conveniência de manutenção. Espera -se que a análise comparativa neste artigo possa ajudá -lo a fazer uma escolha mais apropriada na seleção de válvulas para sistemas de tratamento de água.
