Análise sobre as diferenças de desempenho por pressão entre as válvulas da bola do Trunnion e as válvulas de portão sob padrões API 6D e ASME B16.34

Em campos industriais, como petróleo, gás natural e engenharia química, o desempenho da válvula por pressão é um dos principais fatores para garantir a operação segura dos sistemas. API 6D e ASME B16.34 são dois padrões importantes amplamente aplicados no projeto e fabricação de válvulas. Este artigo conduzirá uma análise comparativa sobre as diferenças de desempenho por pressão entre as válvulas da bola de trunnion e as válvulas de portão nesses dois padrões, ajudando engenheiros e compradores a melhor seletar válvulas adequadas para seus cenários de aplicação.

I. Visão geral dos padrões API 6D e ASME B16.34

(1) padrão API 6D

O padrão API 6D é formulado pelo American Petroleum Institute (API) e tem como alvo especificamente as válvulas em sistemas de gasoduto de petróleo e gasoduto de petróleo e gasoduto. Ele cobre vários tipos de válvulas, incluindo válvulas de bola de trunnion e válvulas de portão . O núcleo do padrão API 6D está em garantir a segurança e a confiabilidade das válvulas em tubulações de transmissão de longa distância e dutos de processo, especialmente sob alta pressão, alto fluxo e condições ambientais adversas. Seus principais recursos incluem:

· Projeto de furo integral: garantindo que o equipamento de limpeza e inspeção de tubulação (como porcos) possa passar sem problemas.

· Segurança contra incêndio: exigindo que as válvulas tenham uma função à prova de fogo. Mesmo que a vedação macia falhe em um incêndio, o assento de metal ainda pode manter a vedação.

· Alívio da pressão: as válvulas devem ter uma função automática de alívio da pressão da cavidade para impedir o acúmulo de pressão interna causada por mudanças de temperatura.

· Requisitos de teste rígidos: incluindo testes hidrostáticos, testes de vedação e testes de vazamento.

(2) padrão ASME B16.34

O padrão ASME B16.34 é um padrão de válvula mais geral formulado pela Sociedade Americana de Engenheiros Mecânicos (ASME), aplicável a múltiplas aplicações industriais, incluindo indústrias de petróleo, gás natural, químico e energia. Esse padrão se concentra principalmente nas classificações de temperatura por pressão, seleção de materiais, requisitos de projeto e métodos de teste de válvulas. Seus recursos incluem:

· Aplicabilidade ampla: cobrindo vários tipos de válvulas, como válvulas conectadas a flange, rosqueadas e de extremidade soldada.

· Tabelas detalhadas de classificação de temperatura de pressão: fornecendo classificações detalhadas para válvulas de diferentes materiais e projetos para garantir que as válvulas possam operar com segurança sob condições de trabalho específicas.

· Diversidade de materiais: Apoiando uma variedade de materiais, do aço carbono comum a ligas de alto desempenho, para atender à resistência à corrosão e aos requisitos de resistência de alta temperatura em diferentes ambientes.

· Teste não destrutivo: exigindo que as válvulas sejam submetidas a testes radiográficos e testes ultrassônicos para garantir a integridade da estrutura interna.

Ii. Comparação do desempenho da pressão das válvulas de esfera e das válvulas de bola de trunnion

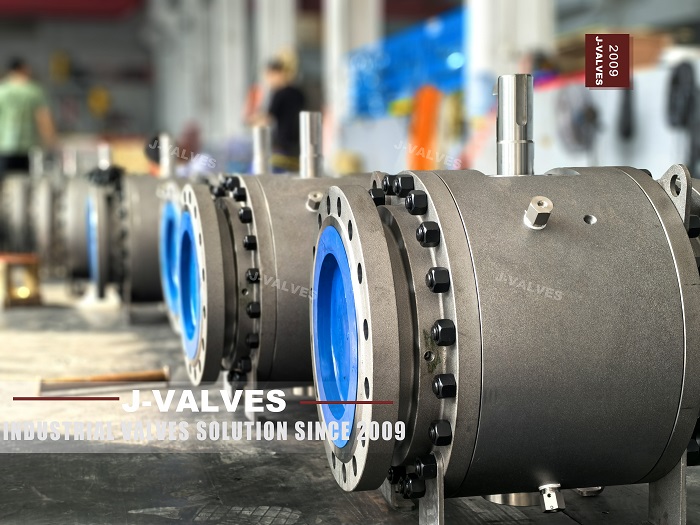

(1) válvulas de bola de munhão

Uma válvula de esfera do Trunnion é uma válvula de esfera de alto desempenho, com a bola fixada dentro do corpo da válvula. A abertura e o fechamento da válvula são controlados girando a haste da válvula. Sob os padrões da API 6D e ASME B16.34, o desempenho da pressão das válvulas de bola do Trunnion exibe as seguintes características:

· Classificação de alta pressão: As válvulas de bola de trunnion são geralmente projetadas para condições de trabalho de alta pressão e podem suportar pressões de trabalho relativamente altas, adequadas para sistemas de petróleo e gasoduto de gasoduto de petróleo e gasoduto.

· Selagem bidirecional: As válvulas de esfera do Trunnion têm uma função de vedação bidirecional e podem efetivamente impedir o vazamento de fluidos em ambas as direções, o que é crucial para impedir o fluxo reverso e proteger os sistemas de tubulação.

· Desempenho de incêndio: sob o padrão API 6D, as válvulas de bola de trunnion devem ter uma função à prova de fogo. Mesmo que a vedação macia falhe em um incêndio, o assento de metal ainda pode manter o selo para impedir a propagação do fogo.

· Alívio da pressão: a API 6D exige que as válvulas de bola de trunnion tenham uma função automática de alívio da pressão da cavidade para impedir o acúmulo de pressão interna causada por mudanças de temperatura, evitando assim riscos potenciais de segurança.

(2) Válvulas de portão

Uma válvula de porta é uma válvula que controla o fluxo do fluido pelo movimento para cima e para baixo do portão. Sob os padrões da API 6D e ASME B16.34, o desempenho da portão das válvulas de portão exibe as seguintes características:

· Classificação de pressão média: As válvulas de portão são geralmente usadas em condições de trabalho de pressão média, e sua capacidade de responsabilidade por pressão é relativamente menor que a das válvulas de bola de trunnion, mas elas ainda podem atender aos requisitos em alguns cenários de aplicação.

· Selagem unidirecional: As válvulas de porta são projetadas principalmente para vedação unidirecional, ou seja, elas podem efetivamente impedir o vazamento de fluidos na direção normal de trabalho, mas o desempenho de vedação pode ser ruim no fluxo reverso.

· Desempenho de incêndio: sob a API 6D Standard, as válvulas de portão também devem ter uma função à prova de fogo, mas em aplicações práticas, os testes e os requisitos para o desempenho do incêndio podem ser diferentes dos das válvulas de bola do Trunnion.

· Alívio da pressão: as válvulas de portão geralmente não possuem uma função automática de alívio da pressão da cavidade, mas esse requisito pode ser considerado em alguns projetos especiais.

Iii. Diferenças no desempenho da pressão nos padrões API 6D e ASME B16.34

A seguir, é apresentada uma tabela de comparação do desempenho da pressão das válvulas de bola e das válvulas de portão da API 6D e ASME B16.34 Padrões:

4. Sugestões de seleção

(1) válvulas de bola de munhão

· Condições de trabalho de alta pressão: se o cenário de aplicação exigir uma classificação de alta pressão, a válvula de esfera do Trunnion será uma escolha melhor. Especialmente sob o padrão API 6D, seu design pode atender aos requisitos de oleodutos de transmissão de longa distância e condições de trabalho de alta pressão.

· Requisito de vedação bidirecional: Em situações em que é necessária a vedação bidirecional, a válvula de esfera do Trunnion pode efetivamente impedir o vazamento de fluido reverso e garantir a segurança do sistema.

· Requisito de segurança contra incêndio: Em ambientes com alto risco de incêndio, o desempenho à prova de fogo da válvula de esfera do Trunnion pode fornecer garantias de segurança adicionais.

· Função de alívio da pressão: Nas condições de trabalho com grandes mudanças de temperatura, a função de alívio da pressão da válvula de esfera do Trunnion pode impedir o acúmulo de pressão interna e evitar possíveis riscos de segurança.

(2) Válvulas de portão

· Condições de trabalho de pressão média: em cenários de aplicação de pressão média, as válvulas de portão podem atender aos requisitos e o custo é relativamente baixo.

· Requisito de vedação unidirecional: se o cenário de aplicação for principalmente para fluxo unidirecional, o desempenho de vedação unidirecional da válvula da porta pode efetivamente impedir o vazamento de fluidos.

· Requisito de segurança contra incêndio: em ambientes com baixo risco de incêndio, o desempenho à prova de fogo da válvula de porta também pode atender aos requisitos básicos.

· Função de alívio da pressão: nas condições de trabalho em que a função de alívio de pressão não é necessária, o design da válvula da porta é relativamente simples e pode atender aos requisitos básicos de uso.

V. Resumo

Sob os padrões da API 6D e ASME B16.34, existem diferenças óbvias no desempenho que suportam a pressão entre as válvulas de esfera do Trunnion e as válvulas de válvulas de gama de gama de válvulas . de esfera , com classificações de pressão mais altas, funções de vedação bidirecional, funcionários de alta pressão, funcionários de alta pressão, e selações de písepo de pressão, e os sistemas de píselos de pressão, e são de seleção e sedutores. Enquanto as válvulas de porta têm classificações de pressão média, funções de vedação unidirecional e desempenho opcional à prova de fogo e são adequados para condições de trabalho de pressão média e múltiplas aplicações industriais.

Ao selecionar válvulas, é necessário considerar de maneira abrangente as diferenças no desempenho da pressão nos padrões da API 6D e da ASME B16.34 de acordo com cenários de aplicação específicos, requisitos de pressão, requisitos de vedação e requisitos de segurança contra incêndio e escolher o tipo de válvula mais adequado.
