Desafios de alta temperatura e alta pressão: uma explicação abrangente das diferenças nas classificações de pressão entre as válvulas da bola do Trunnion e as válvulas de portão sob o ASME B16.34

Nos cenários de aplicação industrial com alta temperatura e alta pressão, a seleção de válvulas é de importância crucial. Como dois tipos comuns de válvulas, as válvulas da bola de trunnion e as válvulas de portão têm diferenças significativas em suas classificações de pressão sob o padrão ASME B16.34. Este artigo conduzirá uma exploração aprofundada das características de desempenho desses dois tipos de válvulas em diferentes níveis de pressão e comparará suas classificações de pressão em forma tabular para ajudar os engenheiros e compradores a fazer escolhas mais sábias.

I. Visão geral do padrão ASME B16.34

O ASME B16.34 é um padrão de válvula internacionalmente comumente usado que estipula os principais parâmetros, como classificações de temperatura por pressão, requisitos de teste ,e aplicabilidade do material das válvulas. Este padrão é aplicável a vários tipos de válvulas, incluindo válvulas de esferas, válvulas de portão, válvulas globais, etc. , e é amplamente utilizado em indústrias como petróleo, engenharia química e gás natural. De acordo com a ASME B16.34, a classificação de pressão de uma válvula varia dependendo de fatores como material, temperatura e design.

Ii. Características básicas das válvulas de bola e válvulas de portão do Trunnion

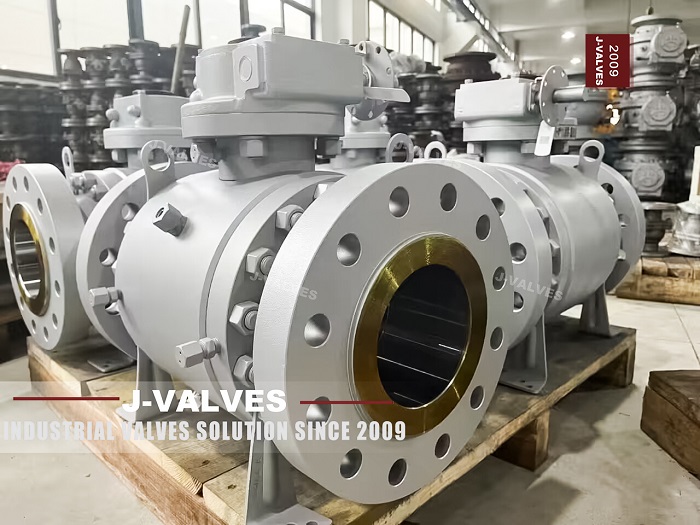

(1) Válvulas de esfera do munhão
Uma válvula de esfera do TRUNNION é uma válvula de esfera de alto desempenho. Seu design do corpo da válvula adota uma estrutura de suporte do Trunnion, que pode suportar pressão e temperatura relativamente alta. As principais vantagens das válvulas de esferas são rápidos de abertura e fechamento, bom desempenho de vedação e baixa resistência ao fluido. As válvulas de esfera do Trunnion são geralmente adequadas para ocasiões que requerem operação frequente e altos requisitos de vedação, como na transmissão de petróleo e gás e tubulações químicas.

(2) Válvulas de porta
Uma válvula de porta é um tipo de válvula que controla o fluido ligado pelo movimento para cima e para baixo do portão. Suas principais vantagens são o desempenho confiável de vedação, baixa resistência ao fluido e uma ampla gama de aplicações. As válvulas de portão são geralmente usadas em situações totalmente abertas ou totalmente fechadas e não são adequadas para a regulamentação do fluxo. Em condições de trabalho de alta temperatura e alta pressão, o desempenho de vedação e a força das válvulas de porta são considerações-chave.

Iii. Comparação de classificações de pressão

De acordo com o padrão ASME B16.34, as classificações de pressão das válvulas da bola de trunnion e das válvulas de portão em diferentes níveis de pressão são mostradas na tabela a seguir:

Pode ser visto na tabela acima que as classificações de pressão das válvulas de bola de munhão em cada nível de pressão são um pouco mais altas que as das válvulas da porta. Isso ocorre principalmente porque a estrutura de design das válvulas de bola de trunnion permite que eles suportem melhor a alta pressão e, ao mesmo tempo, seu desempenho de vedação pode permanecer estável em ambientes de alta pressão.

4. Desempenho em ambientes de alta temperatura e alta pressão

(1) As válvulas das válvulas da
bola de trunnion são excelentes em ambientes de alta temperatura e alta pressão. Sua estrutura de suporte à TRUNNION pode efetivamente dispersar a pressão e reduzir a concentração de tensão no corpo da válvula. Além disso, as superfícies de vedação das válvulas de bola geralmente adotam materiais de vedação de alto desempenho, como Peek ou PTFE, que podem manter um bom desempenho de vedação em altas temperaturas. Por exemplo, quando a temperatura atinge 200 ° C, a classificação de pressão das válvulas da bola de trunnion ainda pode permanecer em um nível relativamente alto.

(2) As válvulas de portão
do desempenho das válvulas de porta em ambientes de alta temperatura e alta pressão também são relativamente confiáveis, mas seu desempenho e força de vedação são limitados por materiais e design. A vedação das válvulas de porta depende principalmente do ajuste próximo entre o portão e o assento da válvula. A alta temperatura pode fazer com que o material se expanda, afetando assim o efeito de vedação. Além disso, o torque de abertura e fechamento das válvulas de porta é relativamente grande e é necessário um suporte de energia mais alto ao operar em ambientes de alta pressão.

V. Sugestões de seleção

Ao escolher válvulas de bola de trunnion ou portão, os seguintes fatores precisam ser considerados de maneira abrangente:

• Requisitos de condição de trabalho: Se forem necessárias operação frequente e abertura rápida e fechamento, é recomendável escolher válvulas de bola de trunnion; Se eles forem usados ​​principalmente em situações totalmente abertas ou totalmente fechadas, as válvulas de portão são uma escolha melhor.

• Pressão e temperatura: de acordo com a faixa de pressão e temperatura das condições de trabalho reais, consulte o padrão ASME B16.34 para selecionar válvulas com níveis de pressão apropriados. As válvulas de bola de trunnion têm melhor desempenho em ambientes de alta temperatura e alta pressão, mas seus custos são relativamente altos.

• Desempenho de vedação: se for necessário desempenho de vedação extremamente alto, recomenda -se escolher as válvulas da bola de trunnion, especialmente em situações em que a vedação precisa ser mantida sob alta pressão.

• Custo de manutenção: a estrutura das válvulas de bola de trunnion é relativamente complexa e o custo de manutenção é relativamente alto; A estrutura das válvulas de porta é simples e a manutenção é relativamente fácil.

Vi. RESUMO

Existem certas diferenças nas classificações de pressão das válvulas da bola de trunnion e das válvulas de portão sob o padrão ASME B16.34. As válvulas de bola de trunnion têm um desempenho mais excelente em ambientes de alta temperatura e alta pressão. No entanto, as válvulas de portão também têm suas vantagens únicas em muitos cenários de aplicação devido a suas estruturas simples e confiáveis ​​e custos mais baixos. Engenheiros e compradores devem avaliar e escolher o tipo de válvula mais adequado de acordo com requisitos específicos de condição de trabalho, orçamentos e recursos de manutenção.
