Válvulas de esfera do TRUNNION vs. Válvulas do portão: Projeto diferenças padrão entre as indústrias

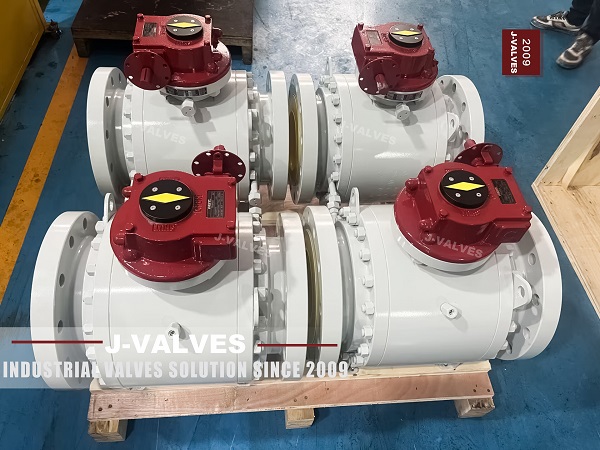

Válvulas de esfera do Trunnion: padrões de design

Recursos de design -chave

• Mecanismo de TRUNNION: As válvulas de bola de interrupção apresentam uma estrutura de suporte exclusiva com um eixo ou eixo que se estende pelo corpo da válvula, fornecendo estabilidade e suporte adicionais à bola. Esse design garante operação confiável e desgaste mínimo.

• Design de bola flutuante: a bola pode flutuar levemente sob pressão, garantindo uma vedação apertada contra o assento. Esse design fornece vedação bidirecional, tornando -o adequado para aplicações que exigem desligamento confiável em ambas as direções.

• Especificações do material: os materiais comuns incluem aço inoxidável, aço carbono e aços de liga, escolhidos por sua resistência à força e corrosão. A escolha do material depende dos requisitos de aplicação específicos, como temperatura e pressão operacionais.

Padrões da indústria

• API 6D: Este padrão especifica os requisitos para válvulas de tubulação, incluindo válvulas de esferas , garantindo que atendam aos altos padrões para contenção de pressão, capacidade de desligamento e confiabilidade operacional. A API 6D cobre uma ampla gama de classificações de pressão e temperatura, tornando -a adequada para exigir aplicações industriais.

• ISO 10497: Este padrão internacional fornece diretrizes detalhadas para o projeto, fabricação e teste de válvulas de esferas , garantindo compatibilidade e intercambiabilidade em diferentes fabricantes. A ISO 10497 garante que as válvulas possam suportar várias condições e pressões operacionais.

Aplicações práticas

• Petróleo e gás: As válvulas de bola de munhão são comumente usadas em oleodutos e gasodutos, refinarias e plataformas offshore, onde é essencial alta confiabilidade e resistência à corrosão.

• Processamento químico: essas válvulas também são usadas em plantas de processamento químico, onde são necessários controle preciso do fluxo e desligamento confiável.

• Tratamento da água: As válvulas de bola de munhão são adequadas para estações de tratamento de água, onde seu projeto robusto e resistência à corrosão garantem confiabilidade a longo prazo.

Válvulas de portão: padrões de design

Recursos de design -chave

• Projeto de portão de cunha: as válvulas de portão apresentam um portão em forma de cunha que se move verticalmente para controlar o fluxo do fluido. O portão se comprime contra o assento para criar uma vedação apertada, garantindo vazamento mínimo.

• Especificações do material: As válvulas de porta são normalmente feitas de materiais de alta resistência, como aço carbono, aço inoxidável e aços de liga para garantir a durabilidade e a resistência à corrosão. A escolha do material depende dos requisitos de aplicação específicos.

• Classificações de pressão e temperatura: As válvulas de portão são projetadas para lidar com altas pressões e uma ampla gama de temperaturas, tornando -as adequadas para aplicações industriais exigentes.

Padrões da indústria

• API 600: Este padrão especifica os requisitos de design, materiais e testes para válvulas de porta, garantindo que atendam a altos padrões de confiabilidade e desempenho. A API 600 cobre uma ampla gama de classificações de pressão e temperatura, tornando -a adequada para várias aplicações industriais.

• ASME B16.34: Este padrão fornece requisitos detalhados para o projeto, materiais, dimensões e testes de válvulas de porta, garantindo compatibilidade e confiabilidade em diferentes sistemas. ASME B16.34 garante que as válvulas possam suportar várias condições e pressões operacionais.

• ISO 10434: Este padrão internacional especifica os requisitos de design e teste para válvulas de porta, garantindo compatibilidade e intercambiabilidade em diferentes fabricantes. A ISO 10434 garante que as válvulas possam suportar várias condições e pressões operacionais.

Aplicações práticas

• Petróleo e gás: As válvulas de portão são comumente usadas em oleodutos e gasodutos, refinarias e plataformas offshore, onde é essencial alta confiabilidade e resistência à corrosão.

• Processamento químico: essas válvulas também são usadas em plantas de processamento químico, onde são necessários controle preciso do fluxo e desligamento confiável.

• Tratamento da água: As válvulas de portão são adequadas para estações de tratamento de água, onde seu projeto robusto e resistência à corrosão garantem confiabilidade a longo prazo.

Análise comparativa

Principais diferenças
