No campo industrial, o sistema de desligamento de emergência é um dos principais links para garantir a segurança. O dispositivo de alívio da válvula de esfera do Trunnion e o projeto de fechamento rápido da válvula de porta são duas soluções comuns de desligamento de emergência. Este artigo comparará esses dois projetos de várias dimensões para ajudá -lo a escolher melhor um sistema de desligamento de emergência adequado.
I. Visão geral
Válvula de esfera do Trunnion Dispositivo de alívio da API 6D

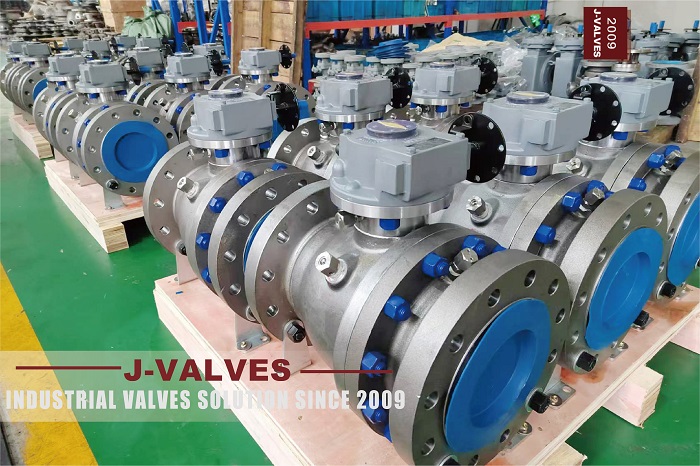

A válvula de esfera do TRUNNION é uma válvula de esfera de alto desempenho. Seu design está em conformidade com o padrão API 6D e é amplamente utilizado em sistemas de desligamento de emergência em indústrias como petróleo e gás natural. Sua característica principal é que a bola é fixada por viagens para obter operações estáveis de vedação e abertura rápida e fechamento. O padrão API 6D garante a confiabilidade e a segurança da válvula em condições duras de trabalho, como alta pressão e alto fluxo.
Projeto de fechamento rápido da válvula de porta
A válvula da porta é um tipo tradicional de válvula que controla o fluido ligado pelo movimento para cima e para baixo da porta. A válvula de portão de fechamento rapidamente é especialmente projetada para poder fechar dentro de um curto período de tempo e é adequada para ocasiões em que é necessário desligamento rápido.
Ii. Comparação de parâmetros técnicos
Parâmetros/características | Dispositivo de alívio da válvula de esfera do TRUNNION | Design de fechamento rápido da válvula de porta |
Método de operação | Operação de rotação de 90 graus, abertura rápida e fechamento | Operação de rotações múltiplas, tempo de fechamento mais longo |
Desempenho de vedação | Bloco duplo e sangramento (DBB), excelente desempenho de vedação | Vedação unidirecional, pode haver um pequeno vazamento quando fechado |
Faixa de pressão | Para aplicações de alta pressão, até 15.000 psi | Adequado para média e alta pressão, mas seu desempenho sob alta pressão não é tão bom quanto o da válvula de esfera |
Controle de fluxo | Design inteiro, queda de baixa pressão | As válvulas de portão de tamanho grande têm um fluxo grande, mas a resistência aumenta quando meio aberto |
Requisitos de manutenção | Inspeção regular de focas e lubrificação | É necessária uma inspeção regular do portão e o assento da válvula e a manutenção é complicada |
Mídia aplicável | Múltiplos mídias, como gases e líquidos | Adequado para lama, líquidos viscosos, etc. |
Custo | Investimento inicial mais alto, mas longa vida útil | Baixo custo inicial, mas pode precisar ser substituído com frequência |
Iii. Comparação dos cenários de aplicação
Dispositivo de alívio da válvula de esfera do TRUNNION
• Dipelines de petróleo e gás natural: Ao transportar gás natural ou petróleo a alta pressão, a rápida abertura e fechamento e alto desempenho de vedação da válvula de esfera do Trunnion podem efetivamente impedir vazamentos.
• Indústria química: ao lidar com meios corrosivos ou inflamáveis, sua função dupla e hemorragia pode garantir a segurança.
Design de fechamento rápido da válvula de porta
• Plantas de tratamento de água grandes: usadas para controlar o fluxo de grandes quantidades de água, e a função de fechamento rápido pode impedir o martelo de água.
• Indústria de mineração: ao lidar com mídia viscosa, como pasta, o projeto de fluxo bidirecional da válvula do portão tem mais vantagens.
4. Resumo das vantagens e desvantagens
Dispositivo de alívio da válvula de esfera do TRUNNION
• Vantagens: abertura rápida e fechamento, excelente desempenho de vedação, adequado para ambientes de alta pressão.
• Desvantagens: custo inicial mais alto, altos requisitos para precisão da instalação.
Design de fechamento rápido da válvula de porta
• Vantagens: baixo custo, adequado para pipelines de tamanho grande.
• Desvantagens: tempo de fechamento mais longo, selando o desempenho não tão bom quanto o da válvula de esfera.
V. Conclusão
Ao escolher um sistema de desligamento de emergência, é necessário considerar de maneira abrangente os cenários de aplicação, orçamento de custos e recursos de manutenção. Se forem necessárias uma rápida abertura e fechamento e alto desempenho de vedação, o dispositivo de alívio da API 6D da válvula de esfera do Trunnion é a escolha ideal. Se o orçamento for limitado e o meio for relativamente viscoso, o projeto de fechamento rápido da válvula do portão será mais econômico. Através da comparação acima, espera -se que isso possa ajudá -lo a tomar uma decisão mais sábia.
