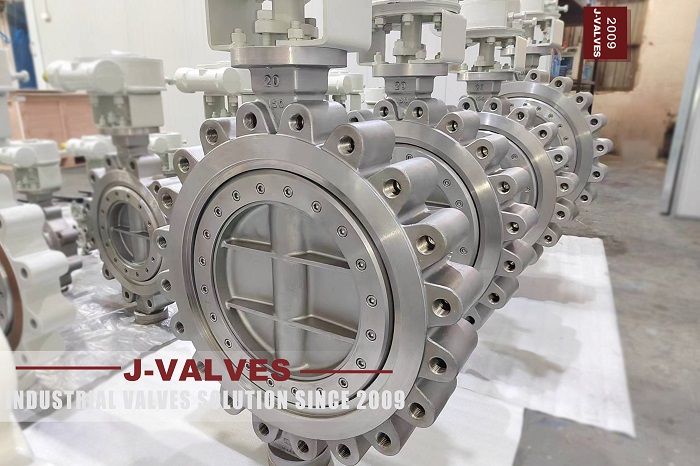

I. Estrutura básica e princípio de trabalho das válvulas de borboleta de lugo excêntricas triplas
A válvula de borboleta de lugo excêntrica tripla é um produto Seu design central está na estrutura excêntrica exclusiva excêntrica. Essa estrutura elimina completamente o atrito entre as superfícies de vedação durante a abertura e o fechamento da válvula, compensando o eixo da válvula da linha central da superfície de vedação, desviando -se da linha central da tubulação e formando uma superfície cônica oblíqua. Especificamente, a estrutura excêntrica tripla permite que o disco se separe imediatamente da superfície de vedação do assento da válvula no momento da abertura e apenas entre em contato e pressione firmemente contra a superfície de vedação da sede da válvula no momento do fechamento, alcançando assim a abertura e o fechamento de fricção zero. de válvula de borboleta de alto desempenho .
Além disso, a válvula de borboleta excêntrica tripla adota um design de vedação em metal total. A superfície de vedação geralmente adota a tecnologia de soldagem de liga de lidela de estrela. Esse projeto não apenas melhora o desempenho de vedação, mas também aumenta a durabilidade da válvula em condições de trabalho severas, como alta temperatura e alta pressão.
Ii. Características de desempenho de 20 '150lb J-VALVES válvulas de borboleta excêntricas triplas
(1) Excelente desempenho de vedação
O desempenho de vedação da válvula de borboleta excêntrica tripla é uma das suas vantagens mais proeminentes. Devido à ausência de atrito entre as superfícies de vedação, a válvula pode manter uma confiabilidade de vedação extremamente alta durante os processos de abertura e fechamento e pode obter vazamento zero, mesmo sob a condição de abertura e fechamento frequentes. Esse desempenho de vedação não apenas atende aos requisitos de vedação em condições duras de trabalho, mas também reduz bastante o custo de manutenção.
(2) Resistência à alta temperatura e alta pressão
A válvula de borboleta excêntrica de bêbado excêntrica de 200 lb J-VALVES pode suportar pressões de até 150 libras de classe e tem um excelente desempenho na faixa de temperatura. de meios de alta temperatura e alta pressão em indústrias como produtos químicos, petrolíferos e energia elétrica.
(3) Longa vida útil do serviço,
uma vez que a estrutura excêntrica tripla elimina o desgaste mecânico entre as superfícies de vedação, a vida útil da válvula foi significativamente estendida. Além disso, o assento da válvula e o anel de vedação da válvula são feitos de materiais metálicos e sofreram tratamento de endurecimento da superfície, para que eles possam manter um bom desempenho de vedação, mesmo sob a condição de abertura e fechamento frequentes.
(4) Selagem bidirecional
A válvula de borboleta excêntrica tripla com uma função de vedação bidirecional. Independentemente da direção em que o meio flua, a válvula pode manter um excelente desempenho de vedação. Essa característica permite que a válvula seja instalada sem considerar a limitação da direção do fluxo e melhora a flexibilidade da instalação.
(5) Segurança contra incêndio
A estrutura de vedação do metal total dona da válvula de borboleta tripla excêntrica com características inerentes à prova de fogo, que cumprem padrões à prova de fogo, como a API 607. Essa característica é particularmente importante para aplicações em ambientes inflamáveis e explosivos, como a indústria petroquímica e pode impedir efetivamente a ocorrência de acidentes de incêndio.
Iii. Campos de aplicação de 20 '150lb J-VALVES válvulas de borboleta excêntricas triplas
(1) Petrochemical Industry
In the petrochemical field, the 20' 150LB J-VALVES triple eccentric lug butterfly valve is widely used in crude oil transportation, the control of high-temperature and high-pressure media in the oil refining process, and the production process of chemical products. Its excellent sealing performance and high temperature and high pressure resistance can effectively prevent the leakage of media and ensure the safety and stability of the production processo.
(2) Indústria de energia elétrica
na indústria de energia elétrica, especialmente nos campos de energia térmica e energia nuclear, a válvula de borboleta tripla excêntrica pode ser usada em peças -chave, como dutos a vapor e sistemas de água de resfriamento. Sua função de vedação bidirecional e alta temperatura e alta resistência à pressão podem atender aos requisitos estritos do sistema de energia para as válvulas.
(3) Indústria de GNL
A indústria de GNL (gás natural liquefeito) tem requisitos extremamente altos para o desempenho de baixa temperatura das válvulas. A válvula de borboleta excêntrica tripla de 200lb J-VALVES tripla e excêntrica pode manter um bom desempenho de vedação a temperaturas extremamente baixas e é adequado para controle de tubulação no processo de armazenamento e transporte de GNL.
4. Análise comparativa entre válvulas de borboleta tripla excêntrica e outras válvulas de borboleta
Para demonstrar mais intuitivamente as vantagens de desempenho dos 20 '150lb J-VALVES tripla válvula de borboleta excêntrica de lugo, compararemos seus parâmetros de desempenho com os de outros tipos de válvulas de borboleta comum na forma de uma tabela.
| Parâmetros/indicadores de desempenho | Válvula de borboleta excêntrica tripla | Válvula de borboleta excêntrica dupla | Válvula de borboleta excêntrica única | Válvula de borboleta da linha central |
Desempenho de vedação | Vazamento zero, abertura e fechamento de fricção zero | Baixo vazamento, com atrito | Vazamento médio, com atrito | Baixo vazamento, com atrito |
Alta temperatura e alta resistência à pressão | -196 ° C ~ 850 ° C, 150lb ~ 2500lb | -40 ° C ~ 300 ° C, pn1.0 ~ pn2.5 | -20 ° C ~ 200 ° C, pn1.0 ~ pn1.6 | -20 ° C ~ 150 ° C, pn0.6 ~ pn1.0 |
Vida de serviço | Longo, sem desgaste | Médio, com desgaste | Curto, com desgaste | Curto, com desgaste |
Vedação bidirecional | Suportado | Não suportado | Não suportado | Não suportado |
Desempenho à prova de fogo | Está em conformidade com a API 607 | Em geral | Em geral | Em geral |
Mídia aplicável | Água, vapor, produtos a óleo, mídia corrosiva | Água, vapor, produtos petrolíferos | Água, vapor, produtos petrolíferos | Água, ar |
Desempenho da regulamentação | Taxa de regulamentação de até 100: 1 | Baixa taxa de regulação | Baixa taxa de regulação | Baixa taxa de regulação |
Pode ser visto na tabela acima que a válvula de borboleta excêntrica tripla é superior a outros tipos de válvulas de borboleta em termos de desempenho de vedação, alta temperatura e alta resistência à pressão, vida útil, função de vedação bidirecional e desempenho à prova de fogo. Essas vantagens permitem que ele tenha um desempenho excelentemente em condições duras de trabalho e atenda aos altos requisitos dos usuários industriais para as válvulas.
V. Resumo
The 20' 150LB J-VALVES TRIPLE ECCENTRIC LUG BUTTERFLY VALVE , with its excellent sealing performance, high temperature and high pressure resistance, long service life, and bi-directional sealing function, performs excellently under harsh working conditions and is widely used in industries such as petrochemical, electric power, and LNG. Through the comparative analysis with other types of butterfly valves, we can clearly see the performance advantages of the Válvula de borboleta excêntrica tripla ao selecionar válvulas, os usuários devem fazer considerações abrangentes com base em parâmetros de condição de trabalho específicos, condições de instalação e requisitos de manutenção para garantir a seleção dos produtos de válvula mais adequados.
No campo industrial, a escolha das válvulas não afeta apenas a eficiência operacional do sistema, mas também se refere diretamente à segurança da produção. A válvula de borboleta excêntrica de 200 lb J-VALVES tripla, com seu alto desempenho e alta confiabilidade, fornece uma solução ideal para os usuários e pode alcançar uma operação estável a longo prazo em condições de trabalho severas.
