Performance de vedação e resistência a fluidos de válvulas de borboleta tripla e centradas

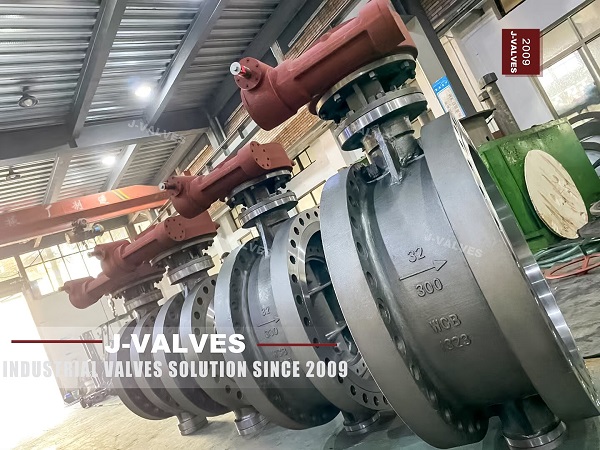

Compreendendo válvulas de borboleta tripla e centradas

As válvulas de borboleta tripla com centradas são projetadas com três excentricidades distintas que aumentam seu desempenho de vedação e reduzem o desgaste. Essas excentricidades são:

1. Excentricidade axial: A haste da válvula é deslocada da linha central do corpo da válvula, permitindo que o disco elegasse o assento rapidamente após a abertura, reduzindo o atrito e o desgaste.

2. Excentricidade radial: A haste da válvula também é compensada radialmente, reduzindo ainda mais o contato entre o disco e o assento durante a operação.

3. Excentricidade angular: a superfície de vedação do disco é angular em relação ao assento, criando um contato de linha que aumenta a vedação sob pressão.

Principais componentes das válvulas de borboleta tripla com centradas

• Corpo da válvula: a estrutura principal que abriga todos os componentes internos.

• Disco: o elemento de fechamento que controla o fluxo de fluido.

• Haste: o componente que conecta o disco ao atuador externo ou pela alça.

• Vedação: o componente que fornece uma vedação apertada contra o disco.

• Capato: a capa que protege os componentes internos e fornece acesso à manutenção.

• Atuador: o mecanismo que fornece o torque para operar a válvula.

Desempenho de vedação

Recursos de design para melhorar a vedação

• Selagem de contato de linha: a excentricidade angular cria um contato de linha entre o disco e o assento, o que aumenta o desempenho de vedação sob pressão. Esse design permite que a válvula obtenha vazamento zero, mesmo em aplicações de alta pressão.

• Selagem assistida por pressão: o desempenho de vedação das válvulas de borboleta triplo-comcentric melhora com o aumento da pressão. A pressão do fluido ajuda a pressionar o disco contra o assento, garantindo uma vedação apertada.

• Sedas de metal a metal: Essas válvulas geralmente usam vedações de metal a metal, altamente duráveis ​​e adequadas para aplicações de alta temperatura e alta pressão. Esse tipo de vedação oferece excelente resistência ao desgaste e corrosão.

Aplicações que exigem alto desempenho de vedação

• Aplicações de alta pressão: As válvulas de borboleta triplas com excesso de excesso são ideais para aplicações envolvendo altas pressões, como em tubulações de petróleo e gasolina e plantas petroquímicas.

• Aplicações de alta temperatura: essas válvulas podem lidar com altas temperaturas, tornando-as adequadas para uso em indústrias de geração de energia e processamento químico.

• Mídia corrosiva: o uso de materiais resistentes à corrosão e vedações de metal a metal torna essas válvulas adequadas para manusear meios corrosivos, como ácidos e álcalis.

Resistência a fluidos

Design do caminho do fluxo

• Caminho de fluxo simplificado: o design do caminho de fluxo nas válvulas de borboleta triplo-comcentric é otimizado para reduzir a resistência ao fluido. A forma simplificada do disco e a área de contato mínima com o assento ajudam a minimizar a turbulência e a queda de pressão.

• queda de pressão reduzida: o projeto do caminho de fluxo otimizado garante que a queda de pressão através da válvula seja minimizada, levando a uma melhor eficiência do sistema e redução do consumo de energia.

Aplicações que exigem baixa resistência ao fluido

• Aplicações de alto fluxo: As válvulas de borboleta tripla com excesso de gente são adequadas para aplicações que requerem altas taxas de fluxo, como em estações de tratamento de água e grandes oleodutos industriais.

• Sistemas com eficiência energética: a baixa resistência ao fluido dessas válvulas os torna ideais para uso em sistemas onde a eficiência energética é crítica, como nos sistemas HVAC e nas usinas de energia.
