Análise comparativa de válvulas de borboleta e válvulas de portão triplas com centradas em grande pressão em aplicações de grande diâmetro

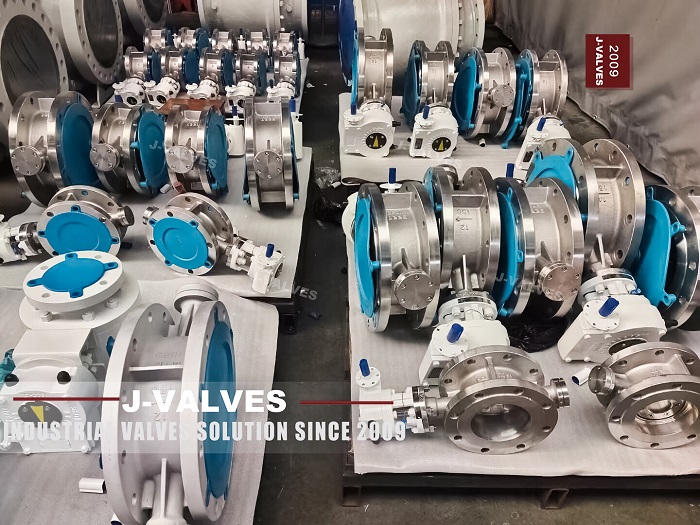

Compreendendo válvulas de borboleta tripla e centradas

Design e operação

As válvulas de borboleta tripla com centradas são projetadas com três excentricidades distintas que aumentam seu desempenho:

1. Primeira excentricidade: A haste da válvula é deslocada do centro do corpo da válvula, permitindo que o disco se afaste do assento rapidamente após a abertura.

2. Segunda excentricidade: A haste da válvula também é compensada do centro do disco, reduzindo o atrito e o desgaste.

3. Terceira excentricidade: a superfície de vedação é deslocada do haste da válvula, garantindo uma vedação apertada, mesmo sob condições de alta pressão.

Principais recursos

• Vazamento zero: as válvulas de borboleta tripla com centradas podem obter vazamento zero, tornando-as adequadas para aplicações que exigem alto desempenho de vedação.

• Design compacto: essas válvulas têm um design compacto, facilitando a instalação e a manutenção de áreas com restos de espaço.

• Torque de baixa operação: o design reduz o torque de operação necessário, tornando -os adequados para operação manual ou automatizada.

• Versatilidade: adequado para uma ampla gama de aplicações, incluindo tratamento de água, sistemas HVAC e processos industriais.

Vantagens

• Alto desempenho de vedação: atinge o vazamento zero, garantindo operação confiável em aplicações críticas.

• Tamanho compacto: reduz o espaço e o peso da instalação, tornando-o ideal para pipelines de grande diâmetro.

• Baixa manutenção: o design minimiza o desgaste, reduzindo os requisitos de manutenção.

• econômico: geralmente mais barato que as válvulas de portão , especialmente em aplicações de grande diâmetro.

Entendendo válvulas do portão

Design e operação

As válvulas de porta são válvulas de movimento linear que usam uma porta ou cunha para controlar o fluxo do fluido. O portão se move verticalmente para abrir ou fechar a válvula, fornecendo uma vedação apertada quando fechada.

Principais recursos

• Design completo da porta: permite fluxo irrestrito, minimizando queda de pressão.

• vedação confiável: fornece excelente desempenho de vedação, garantindo vazamento mínimo.

• Durabilidade: projetado para uso a longo prazo em aplicativos exigentes.

Vantagens

• Baixa resistência ao fluxo: o design completo da porta garante queda de pressão mínima, tornando -a adequada para sistemas que requerem altas taxas de fluxo.

• Alta pressão e resistência à temperatura: Adequado para aplicações de alta pressão e alta temperatura.

• Ampla gama de tamanhos: disponível em uma ampla gama de tamanhos, tornando-os adequados para pipelines de grande diâmetro.

• Construção robusta: durável e confiável, garantindo desempenho a longo prazo.

Análise comparativa: válvulas de borboleta tripla e centradas vs. válvulas de portão

Desempenho de vedação

Características de fluxo

Tamanho e peso
