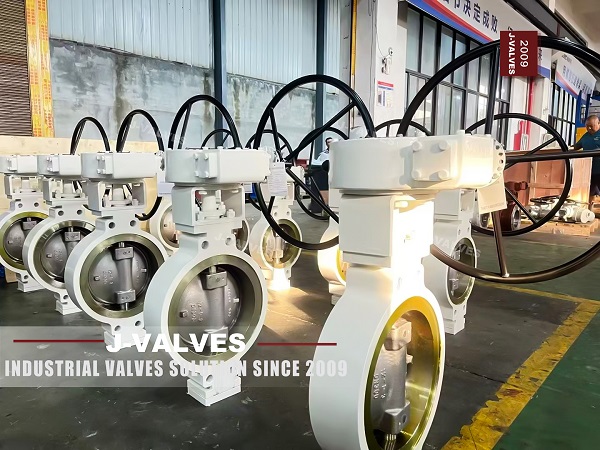

Válvula borboleta excêntrica tripla: design, desempenho e aplicações industriais

As válvulas borboleta excêntricas triplas são válvulas industriais avançadas projetadas para aplicações de controle de fluidos de alto desempenho. Ao contrário das válvulas borboleta concêntricas ou duplo-excêntricas tradicionais, os projetos excêntricos triplos oferecem vedação superior, resistência a alta pressão e desgaste mínimo, tornando-os ideais para sistemas industriais críticos nos setores de petróleo e gás, petroquímico, geração de energia e tratamento de água.

Compreendendo o design excêntrico triplo

O termo 'excêntrico triplo' refere-se a três eixos deslocados que definem o movimento do disco da válvula em relação ao corpo:

1. Deslocamento do Eixo: O eixo é posicionado atrás do plano da superfície de vedação, reduzindo o atrito durante a operação.

2. Deslocamento do disco: O disco é deslocado da linha central do corpo da válvula, criando um movimento semelhante ao de um came.

3. Deslocamento do cone da sede: A superfície de vedação forma uma geometria cônica, permitindo que o disco 'encaixe' na sede somente no estágio final de fechamento.

Este design garante que o disco se afaste da sede durante a abertura e o fechamento, reduzindo o desgaste e prolongando a vida útil das superfícies de vedação.

Principais recursos e vantagens

1. Vedação metal com metal

As válvulas borboleta excêntricas triplas geralmente usam vedação metal com metal , que fornece fechamento hermético confiável sob altas pressões e temperaturas. A sede metálica resiste à deformação e mantém o desempenho durante ciclos repetidos, tornando a válvula adequada para condições industriais extremas.

2. Vedação de alto desempenho

• Capaz de atender aos padrões de estanqueidade API 598 para isolamento crítico.

• A geometria cônica da sede reduz os requisitos de torque enquanto mantém a vedação hermética.

• Compatível com uma ampla variedade de fluidos, incluindo vapor, hidrocarbonetos e produtos químicos corrosivos.

3. Torque operacional reduzido

O design de deslocamento triplo elimina o contato entre o disco e a sede durante a maior parte do deslocamento. Isto reduz o atrito, permitindo atuadores menores ou operação manual mesmo em válvulas de grande diâmetro.

4. Durabilidade e manutenção

• O desgaste mínimo nas superfícies de vedação prolonga a vida útil da válvula.

• As sedes metálicas resistem a condições erosivas, de alta pressão e alta temperatura.

• Os componentes modulares da sede e do disco permitem manutenção e substituição mais fáceis.

Materiais e Construção

• Materiais do corpo: Aço carbono, aço inoxidável, aço duplex ou super duplex para alta resistência e resistência à corrosão.

• Materiais do disco: Aço inoxidável ou ligas de níquel para alta durabilidade e resistência à corrosão.

• Materiais da sede: Sobreposições de estelite, aço endurecido ou ligas à base de níquel para vedação metal com metal.

• Atuação: Pode ser manual, pneumática ou elétrica, dependendo do tamanho do sistema e dos requisitos de automação.

Revestimentos de alto desempenho, como revestimentos de epóxi ou PTFE, podem ser aplicados em aplicações que envolvem produtos químicos agressivos ou ambientes de alta corrosão.

Aplicações industriais

As válvulas borboleta excêntricas triplas são amplamente utilizadas em indústrias que exigem controle de fluxo preciso e isolamento confiável:

1. Petróleo e Gás: Dutos de alta pressão, plataformas offshore e instalações de processamento de gás.

2. Plantas Petroquímicas: Controle de vapor, hidrocarbonetos e produtos químicos agressivos.

3. Geração de energia: linhas de vapor, sistemas de água de alimentação de turbinas e aplicações de água de resfriamento.

4. Tratamento de Água: Tubulações de grande diâmetro que exigem fechamento hermético e manutenção mínima.

5. Marítimo e Offshore: Sistemas de água do mar e linhas de lastro onde a resistência à corrosão é crítica.

Considerações de seleção

Ao especificar uma válvula borboleta excêntrica tripla, considere:

• Classificação de pressão e temperatura: Certifique-se de que os materiais da válvula atendam aos requisitos operacionais.

• Compatibilidade de mídia: Selecione materiais de corpo, disco e sede compatíveis com a composição química.

• Método de atuação: Para diâmetros grandes, a atuação automatizada é preferida para gerenciar o torque.

• Conformidade com os padrões: verifique a conformidade com os padrões API, ISO ou ASME para segurança e confiabilidade.

Conclusão

As válvulas borboleta excêntricas triplas combinam engenharia de precisão, durabilidade e vedação de alto desempenho, tornando-as a escolha ideal para aplicações industriais críticas. Seu design exclusivo minimiza o desgaste, reduz o torque operacional e fornece isolamento confiável mesmo sob condições de alta pressão e alta temperatura. Ao selecionar cuidadosamente os materiais e considerar os requisitos do sistema, os engenheiros podem otimizar o desempenho da válvula, reduzir os custos de manutenção e garantir uma operação segura em ambientes industriais exigentes.
