Como J-VALVES para realizar testes abrangentes nas válvulas de portão

As válvulas de porta são projetadas para fornecer controle de fluxo total ou parcial em pipelines, e sua operação adequada é fundamental para prevenir vazamentos, garantir um fluxo de fluido eficiente e manter a pressão do sistema. O teste abrangente ajuda a identificar possíveis problemas antes que eles levem a reparos dispendiosos ou falhas do sistema. Também garante que a válvula atenda aos padrões e requisitos de segurança do setor.

Principais etapas para testes abrangentes nas válvulas do portão

I. Inspeção visual

• Objetivo: identificar quaisquer sinais visíveis de dano, desgaste ou corrosão.

Procedimento:

• Verificação externa: Examine o corpo da válvula, o capô, o caule e outros componentes externos para rachaduras, corrosão ou outros danos visíveis.

• Verificação interna: se possível, inspecione os componentes internos, incluindo o portão, o assento e o caule, quanto a sinais de desgaste ou dano. Isso pode exigir desmontagem da válvula.

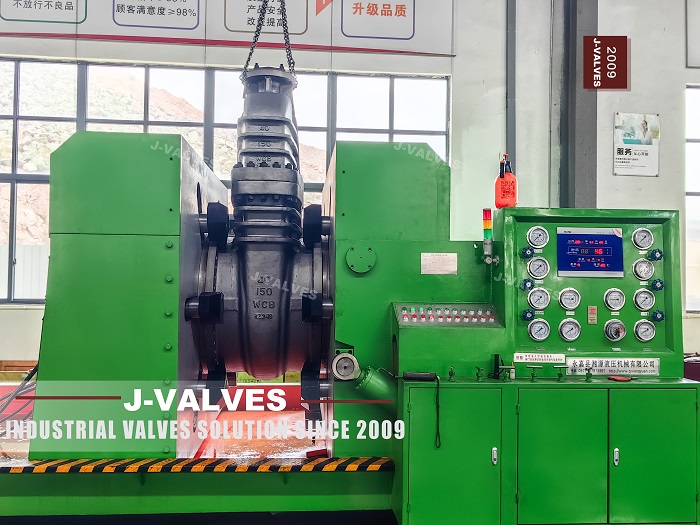

Ii. Teste de pressão

• Objetivo: Verificar a capacidade das válvulas para suportar pressões operacionais sem vazamentos.

Procedimento:

• Teste hidrostático: Encha a válvula com água e pressurize-a para 1,5 vezes a pressão de trabalho máxima permitida (MAWP) por um período especificado (geralmente 15-30 minutos). Verifique se há vazamentos ou sinais de deformação.

• Teste pneumático: Para aplicações em que o teste hidrostático não é viável, use o ar ou o gás inerte para pressurizar a válvula a 1,1 vezes o MAWP. Verifique se todas as conexões e vedações estão livres de vazamentos.

Iii. Teste de fluxo

• Objetivo: Avaliar as características do fluxo das válvulas e garantir o controle adequado do fluxo.

Procedimento:

• Teste de fluxo completo: abra totalmente a válvula e meça a taxa de fluxo para garantir que ela atenda à capacidade de fluxo especificada.

• Teste de fluxo de abertura parcial: ajuste a válvula em várias posições intermediárias e meça a taxa de fluxo para verificar a capacidade das válvulas para controlar o fluxo com precisão.

4. Teste de assento e selo

• Objetivo: garantir que os assentos e vedações das válvulas estejam intactos e forneçam um desligamento apertado.

Procedimento:

• Teste de vazamento: Feche a válvula e aplique uma pressão diferencial na válvula. Use uma solução de detecção de vazamento ou equipamento de detecção de vazamentos ultrassônicos para verificar se há sinais de vazamento ao redor dos assentos e vedações.

• Verificação de integridade do assento: Inspecione os assentos quanto a sinais de desgaste, danos ou corrosão. Substitua todos os assentos danificados para garantir um desligamento apertado.

V. Teste de atuação

• Objetivo: Verificar o mecanismo de atuação das válvulas opera de maneira suave e confiável.

Procedimento:

• Operação manual: Se a válvula for operada manualmente, pedal a válvula várias vezes para garantir uma operação suave do volante ou alavanca.

• Atuação automatizada: para atuadores elétricos, pneumáticos ou hidráulicos, realize uma série de ciclos abertos e próximos para garantir que o atuador opere corretamente e responda aos sinais de controle com precisão.

Vi. Teste de temperatura

• Objetivo: garantir que a válvula possa operar de maneira confiável nas condições de temperatura esperadas.

Procedimento:

• Teste de alta temperatura: exponha a válvula à temperatura operacional máxima e execute uma série de testes para verificar seu desempenho e integridade.

• Teste de baixa temperatura: Da mesma forma, exponha a válvula à temperatura operacional mínima e teste sua funcionalidade para garantir que ela opere corretamente em condições de frio.

Vii. Teste de ciclo

• Objetivo: Avaliar a durabilidade e o desempenho das válvulas em vários ciclos operacionais.

Procedimento:

• Ciclismo repetido: faça uma série de ciclos abertos e próximos (normalmente 100-500 ciclos) para simular o uso a longo prazo e identificar quaisquer problemas em potencial com desgaste ou fadiga.

• Monitoramento de desempenho: monitore o desempenho das válvulas durante o ciclismo, incluindo taxas de fluxo, quedas de pressão e tempos de resposta da atuação.

Conclusão

A realização de testes abrangentes nas válvulas do portão é essencial para garantir sua confiabilidade, segurança e eficiência em aplicações industriais. Seguindo as etapas descritas, você pode avaliar minuciosamente o desempenho e a integridade das válvulas de porta , identificar possíveis problemas e tomar ações corretivas antes que elas levem a falhas do sistema. Testes regulares e completos não apenas prolonga a vida útil das válvulas, mas também ajuda a manter o desempenho e a segurança gerais do sistema.
