Válvulas de bola vs. Válvulas de seleção de balanço: uma análise comparativa dos padrões de design

Válvulas de bola: padrões de design

Projeto estrutural

• Design de bola flutuante: as válvulas de esfera geralmente apresentam uma bola flutuante que se move levemente sob pressão, garantindo um selo apertado contra o assento. Esse design fornece vedação bidirecional, tornando -o adequado para aplicações que exigem desligamento confiável em ambas as direções.

• Design de bola montado em mingau: Algumas válvulas de bola usam um design montado em mingau, onde a bola é suportada por um munhão que reduz o torque de operação e aumenta a estabilidade. Esse design é particularmente útil em aplicações de alta pressão.

Especificações do material

• Corpo e capô: Os materiais comuns incluem aço inoxidável, aço carbono e aços de liga, escolhidos por sua resistência à força e corrosão.

• Bola e assento: a bola e o assento são frequentemente feitos de materiais como aço inoxidável ou revestimentos duros como o carboneto de tungstênio para garantir a durabilidade e o desgaste baixo.

Padrões de design

• API 6D: Este padrão especifica o projeto, materiais, dimensões e requisitos de teste para válvulas de esferas , garantindo que atendam a altos padrões para contenção de pressão, capacidade de desligamento e confiabilidade operacional.

• ANSI B16.34: Este padrão fornece requisitos detalhados para o projeto, materiais, dimensões e testes de válvulas de esferas , garantindo compatibilidade e intercambiabilidade em diferentes fabricantes.

• ISO 10497: Este padrão internacional especifica os requisitos de design e teste para válvulas de bola, garantindo compatibilidade e confiabilidade em diferentes fabricantes.

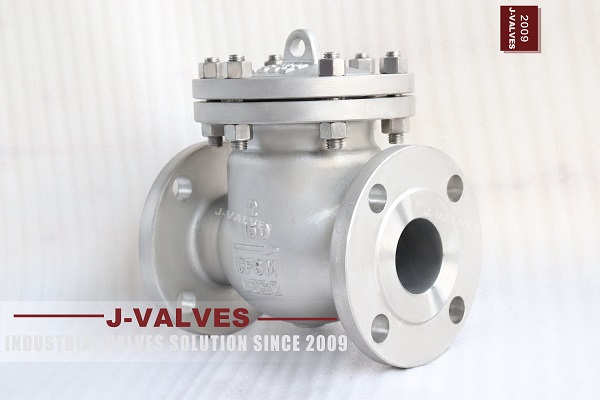

Válvulas de seleção de balanço: padrões de design

Projeto estrutural

• Mecanismo de verificação de balanço: as válvulas de seleção de balanço apresentam um disco de válvula articulado que se abre com o fluxo de fluido e fecha quando o fluxo reverte. Esse design permite uma queda de pressão mínima e é adequada para aplicações onde a prevenção do refluxo é crucial.

• Designs únicos, duplos e de várias folhas: as válvulas de seleção oscilantes podem ter projetos únicos, duplos ou de várias folhas, dependendo da capacidade de fluxo necessária e das características de queda de pressão.

Especificações do material

• Corpo da válvula: os materiais comuns incluem aço carbono, aço inoxidável e aços de liga, escolhidos por sua resistência à força e corrosão.

• Disco da válvula: o disco da válvula geralmente é feito de materiais como aço inoxidável ou outros materiais duráveis ​​para garantir operação confiável e desgaste mínimo.

Padrões de design

• API 594: Este padrão especifica o projeto, os materiais, as dimensões e os requisitos de teste para as válvulas de seleção , incluindo válvulas de seleção . Ele garante que as válvulas atendam aos altos padrões de contenção de pressão, capacidade de desligamento e confiabilidade operacional.

• ANSI B16.34: Este padrão fornece requisitos detalhados para o projeto, materiais, dimensões e testes de válvulas de seleção, garantindo compatibilidade e intercambiabilidade em diferentes fabricantes.

• DIN 3356: Este padrão alemão especifica os requisitos de design, fabricação e teste para válvulas de verificação , garantindo que atendam a altos padrões de confiabilidade e desempenho.

• EN 12516-1: Este padrão europeu fornece diretrizes detalhadas para o design e teste das válvulas de seleção , garantindo compatibilidade e intercambiabilidade em diferentes fabricantes.

Análise comparativa

Principais diferenças
