As válvulas de retenção oscilantes são componentes essenciais em sistemas de tubulação de fluidos, fornecendo controle de fluxo unidirecional e evitando o refluxo. Seu design garante que a válvula abra automaticamente quando o fluido flui para frente e feche quando o fluxo inverte, protegendo bombas, compressores e tubulações. Compreender os componentes estruturais de uma válvula de retenção oscilante é fundamental para otimizar o desempenho, a confiabilidade e a manutenção.

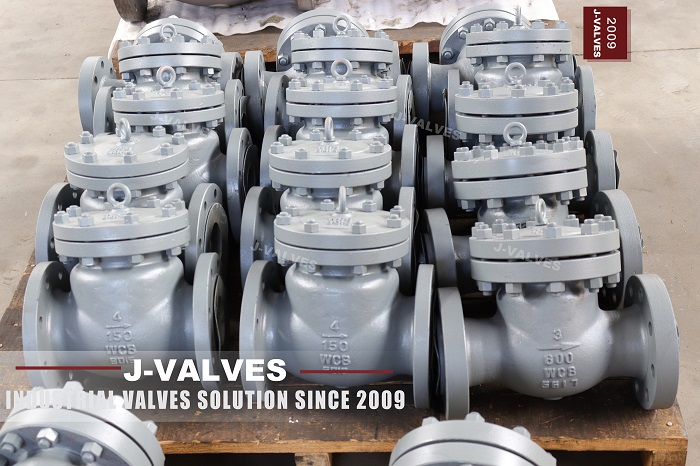

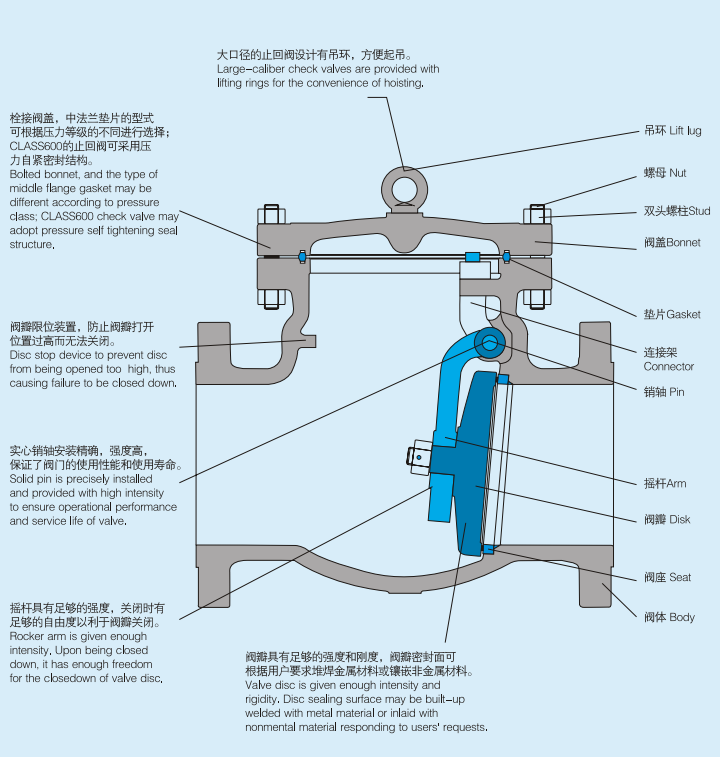

O corpo da válvula serve como limite de pressão principal, alojando todos os componentes internos. Ele é projetado para alta resistência estrutural para suportar pressões de tubulações e tensões térmicas. Os materiais podem incluir aço carbono, aço inoxidável ou ligas, dependendo do tipo de fluido e das condições operacionais.
A sede fornece uma superfície de vedação para o disco fechar, evitando o fluxo reverso. As sedes podem ser integrais ou substituíveis e podem incorporar incrustações metálicas ou não metálicas para melhor vedação sob diferentes condições de operação.
O disco (ou badalo) oscila em uma dobradiça ou pino para abrir com fluxo direto e fechar com fluxo reverso. O disco é projetado com rigidez e peso suficientes para garantir o fechamento adequado e minimizar vazamentos. Sua superfície de vedação pode ser soldada com metal ou incrustada com material não metálico para atender às necessidades do usuário.
O balancim conecta o disco ao pino da dobradiça e garante uma rotação suave. Ele foi projetado com resistência e flexibilidade suficientes para permitir o fechamento total do disco sem esforço excessivo, prolongando a vida útil da válvula.
O pino da dobradiça e o conector proporcionam alinhamento preciso do disco oscilante, garantindo desempenho operacional confiável . Pinos de alta intensidade são usados para manter a estabilidade e a longevidade sob condições de fluxo dinâmico.
Um dispositivo de parada do disco evita que o disco oscile demais, evitando danos e garantindo um fechamento suave. Este mecanismo de segurança é crítico em tubulações de alta pressão ou turbulentas.
O capô cobre o mecanismo interno e é preso com pinos e porcas . A junta garante uma conexão à prova de vazamentos entre o corpo e o capô. Em projetos de alta pressão, estruturas de vedação auto-apertadas podem ser empregadas para aumentar a confiabilidade.
As válvulas de retenção oscilantes de grande calibre podem incluir um anel de elevação (alça de elevação) para içamento e instalação convenientes em sistemas de tubulação industrial.
Operação Automática: O disco da válvula oscila livremente com o fluxo direto e fecha imediatamente após a reversão do fluxo, proporcionando prevenção confiável de refluxo.
Vedação Robusta: As superfícies de vedação podem ser construídas com incrustações metálicas ou não metálicas para se adequarem aos tipos de fluidos e às condições operacionais.
Durabilidade: Pinos sólidos e balancins reforçados garantem longa vida útil e minimizam a manutenção.
Acesso para manutenção: Tampas aparafusadas e conexões flangeadas permitem inspeção e substituição sem desmontagem extensa da tubulação.
Segurança: Os dispositivos de parada de disco protegem contra deslocamento excessivo e possíveis danos, especialmente em tubulações de grande diâmetro.
As válvulas de retenção oscilantes são amplamente utilizadas em indústrias que exigem prevenção de refluxo e controle de fluxo confiável:
Sistemas de abastecimento e tratamento de água: Evitam o fluxo reverso e protegem as bombas.
Oleodutos e Gasodutos: Protegem os compressores e mantêm o fluxo unidirecional.
Plantas Químicas e Petroquímicas: Manuseiam fluidos agressivos com projetos de alta pressão.
Sistemas de Vapor e Condensado: Garanta a direção adequada do fluxo e evite golpe de aríete.
A válvula de retenção oscilante combina operação mecânica simples com design robusto, tornando-a ideal para prevenção de refluxo em diversos sistemas de fluidos . Os principais elementos estruturais, incluindo o disco, o balancim, o pino da dobradiça, a sede, o castelo e a junta, são meticulosamente projetados para garantir operação confiável, durabilidade a longo prazo e facilidade de manutenção . A seleção dos materiais e da configuração estrutural apropriados melhora o desempenho em ambientes corrosivos, de alta pressão e alta temperatura.
