Design de capô e carroceria em filtros industriais

Os filtros industriais são componentes essenciais em sistemas de tubulação de processos e utilidades , protegendo bombas, válvulas, trocadores de calor e outros equipamentos críticos contra detritos e contaminação por partículas. Embora a tela ou malha muitas vezes receba atenção, o design da tampa e do corpo é igualmente crítico, influenciando diretamente a resistência mecânica, a eficiência da manutenção e o desempenho geral.

1. Visão geral da construção de filtros industriais

Um industrial filtro normalmente consiste em:

1. Corpo: O principal recipiente de retenção de pressão que abriga o elemento filtrante.

2. Capô (Tampa): Fornece acesso para limpeza, inspeção ou substituição do elemento filtrante.

3. Elemento de tela/filtro: Remove detritos do fluxo de fluido.

4. Porta de drenagem ou purga: Facilita a remoção de sedimentos sem desmontagem.

O design da carroceria e do capô determina:

• Classificação de pressão e integridade mecânica.

• Facilidade de manutenção e limpeza.

• Características de fluxo e queda de pressão.

• Compatibilidade com condições de processo, incluindo temperatura e exposição química.

2. Considerações sobre o design da carroceria

2.1 Seleção de Materiais

• Aço Carbono: Econômico, adequado para fluidos não corrosivos e temperaturas moderadas.

• Aço Inoxidável (304/316): Excelente resistência à corrosão, ideal para aplicações químicas, offshore ou de qualidade alimentar.

• Bronze ou Liga C95800: Excelente desempenho em aplicações de água do mar ou salmoura.

2.2 Classificações de Pressão e Temperatura

• O corpo deve suportar a pressão operacional máxima e as flutuações de temperatura.

• A espessura da parede, o projeto do flange e o reforço são calculados de acordo com ANSI/ASME B16.34 ou padrões equivalentes.

• O projeto adequado garante margens de segurança para picos de pressão e expansão térmica.

2.3 Caminho e orientação do fluxo

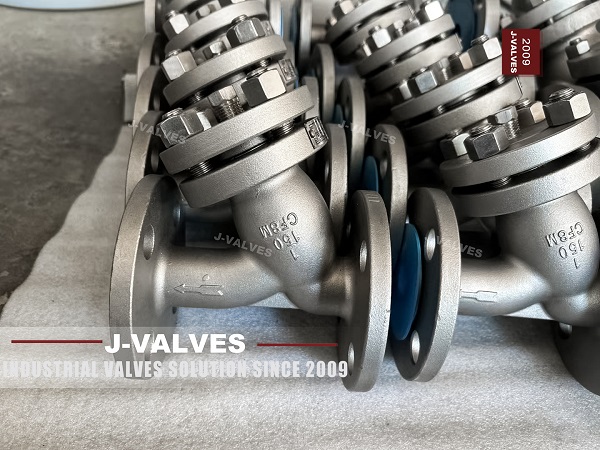

• O do corpo caminho do fluxo é geralmente inclinado (filtro em Y) ou reto (filtro de cesto) para otimizar a coleta de detritos e reduzir a turbulência.

• Um corpo em Y angulado permite que os detritos se acomodem na perna do filtro enquanto mantém o fluxo laminar na tubulação principal.

3. Considerações sobre o design do capô (capa)

3.1 Acesso e Manutenção

• A tampa fornece acesso removível ao elemento filtrante .

• As tampas aparafusadas oferecem vedação segura e permitem manutenção de rotina.

• As tampas giratórias ou articuladas podem reduzir ainda mais o tempo de inatividade em sistemas críticos.

3.2 Seleção de Vedação e Junta

• As vedações do castelo evitam vazamentos e mantêm a integridade da pressão.

• Materiais comuns:

• PTFE: Excelente resistência química.

• Grafite: Aplicações em altas temperaturas.

• Borracha (EPDM, NBR): Econômico para temperaturas e pressões moderadas.

• O design adequado da junta garante vedação hermética sob pressão e temperatura flutuantes.

3.3 Alinhamento da Classificação de Pressão

• O design do castelo deve corresponder ou exceder a classificação de pressão do corpo para evitar vazamentos ou falhas estruturais.

• A distribuição de carga é otimizada pelo padrão de aparafusamento e pelo design do flange.

4. Estratégias de design para desempenho ideal

1. Minimizar a queda de pressão

• Superfícies internas lisas e caminhos de fluxo otimizados reduzem a turbulência e a perda de energia.

2. Melhore a retenção de detritos

• Projetos angulados ou profundos permitem que os sedimentos se acumulem sem interferir no fluxo.

3. Facilite a limpeza fácil

• Grandes aberturas no capô e fechos de liberação rápida reduzem o tempo de manutenção.

4. Compatibilidade do material

• Selecione materiais do corpo e do castelo que resistam às demandas químicas, de temperatura e de corrosão.

5. Aplicações e Melhores Práticas

• Plantas Químicas e Petroquímicas: Corpos em aço inoxidável com tampas aparafusadas para fluidos corrosivos e de alta pressão.

• Sistemas Marítimos e de Água Salgada: Corpos em Bronze ou C95800 com tampas vedadas para evitar corrosão.

• Linhas de Vapor e Utilidades: Corpos em aço carbono com capotas reforçadas capazes de suportar ciclos de alta pressão e temperatura.

Melhores práticas:

• Sempre considere a espessura do corpo e o reforço da tampa para aplicações de alta pressão.

• Combine os materiais da junta e da vedação com o fluido do processo para evitar vazamento prematuro.

• Garanta o alinhamento da direção do fluxo com a perna do filtro para filtros tipo Y.

6. Conclusão

O design da tampa e do corpo em filtros industriais é fundamental para a eficiência, segurança e facilidade de manutenção do sistema . Um corpo bem projetado garante resistência mecânica e distribuição adequada do fluxo, enquanto uma tampa robusta permite fácil manutenção e operação sem vazamentos. Ao selecionar cuidadosamente materiais, classificações de pressão e mecanismos de vedação, os engenheiros podem maximizar o desempenho do filtro, reduzir o tempo de inatividade e prolongar a vida útil do equipamento.
