Padronização de tamanhos e conexões de filtros

Os filtros industriais são componentes essenciais em tubulações, protegendo bombas, válvulas, medidores e outros equipamentos contra detritos e contaminação por partículas. O dimensionamento adequado e a padronização da conexão são essenciais para garantir uma operação confiável, compatibilidade com sistemas de tubulação existentes e manutenção simplificada. A padronização ajuda os engenheiros a projetar sistemas eficientes e reduz a complexidade durante a instalação e operação.

Importância da Padronização em Filtros Industriais

A padronização garante que os filtros sejam compatíveis com as dimensões de tubulação e tipos de conexão comumente usados. Ele permite:

• Intercambialidade: Substituição mais fácil de filtros sem modificar a tubulação.

• Custos de estoque reduzidos: É necessário estocar menos tamanhos e conexões exclusivos.

• Projeto Simplificado: Os engenheiros podem selecionar componentes padrão, melhorando a eficiência do projeto.

• Desempenho confiável: Os projetos padronizados aderem às classificações de pressão e aos códigos da indústria, garantindo uma operação segura.

Tamanhos de filtro padrão

Os filtros industriais são normalmente dimensionados de acordo com o diâmetro nominal (DN) da tubulação. Os tamanhos padrão geralmente seguem normas internacionais como ANSI/ASME, DIN ou JIS. Os diâmetros nominais comuns incluem:

• Dutos Pequenos: DN15 a DN50 (½' a 2')

• Tubulações Médias: DN65 a DN150 (2½' a 6')

• Tubulações Grandes: DN200 a DN600 (8' a 24')

A seleção do tamanho de filtro apropriado garante queda mínima de pressão, filtragem ideal e proteção para equipamentos a jusante.

Tipos de conexão padrão

Conexões padrão para filtros industriais facilitam a instalação e a manutenção. Os tipos de conexão comuns incluem:

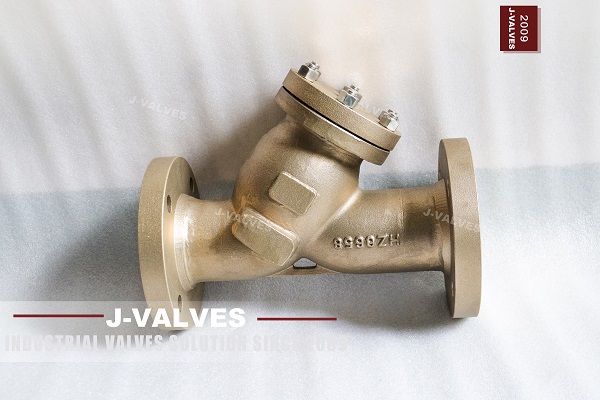

1. Conexões flangeadas

• Descrição: Flanges aparafusadas permitem fixação segura em tubulações.

• Vantagens: Adequado para tamanhos grandes e aplicações de alta pressão; fácil remoção para manutenção.

• Normas: ANSI/ASME B16.5, DIN EN 1092-1

2. Conexões rosqueadas

• Descrição: Conexões parafusadas, seja NPT (National Pipe Thread) ou BSP (British Standard Pipe).

• Vantagens: Compacto, econômico e ideal para pequenas tubulações; fácil instalação sem flanges.

• Normas: ASME B1.20.1, ISO 7-1

3. Conexões soldadas

• Descrição: Castelo ou extremidade soldada diretamente na tubulação.

• Vantagens: Permanente e à prova de vazamentos; ideal para serviços de alta pressão ou alta temperatura.

• Normas: ASME B31.1, ASME B31.3

4. Conexões de solda de soquete

• Descrição: Tubo inserido no encaixe da extremidade do filtro e filetado com solda.

• Vantagens: Forte e confiável para tubulações pequenas e médias; minimiza o risco de vazamento.

• Normas: ASME B16.11

Benefícios da padronização

• Manutenção simplificada: Tamanhos e conexões padrão permitem fácil substituição e adaptação.

• Tempo de inatividade reduzido: Filtros padronizados podem ser adquiridos e instalados rapidamente.

• Eficiência de custos: Minimiza a necessidade de componentes fabricados sob medida.

• Conformidade: Alinha-se com os códigos da indústria e regulamentos de segurança.

Considerações para a seleção de filtros padrão

Ao selecionar um filtro padronizado, considere:

1. Tamanho da tubulação: Combine o diâmetro nominal para garantir fluxo adequado e queda mínima de pressão.

2. Classificação de pressão: Certifique-se de que o filtro possa suportar a pressão operacional do sistema.

3. Tipo de conexão: escolha flangeada, rosqueada ou soldada com base no layout do sistema e nos requisitos de manutenção.

4. Compatibilidade de materiais: Certifique-se de que os materiais do corpo do filtro e da tela sejam compatíveis com o meio do processo.

5. Requisitos de filtragem: Selecione o tamanho da malha ou da perfuração com base no tipo de detritos e na proteção do equipamento a jusante.

Conclusão

A padronização dos tamanhos e conexões dos filtros é essencial para sistemas de tubulações industriais. Ao aderir aos padrões reconhecidos internacionalmente, os engenheiros podem garantir um desempenho confiável, fácil manutenção e operação econômica. Conexões flangeadas, rosqueadas, soldadas e de encaixe, combinadas com filtros de tamanho adequado, proporcionam versatilidade e compatibilidade em diversas aplicações industriais. A padronização simplifica o projeto, aumenta a eficiência do sistema e oferece suporte à confiabilidade operacional a longo prazo.
