Filtro de Conexão Flangeada: Análise Estrutural para Sistemas Industriais

Os filtros são componentes críticos em sistemas de tubulação industrial, servindo para remover detritos e partículas de fluidos e proteger bombas, válvulas e equipamentos a jusante. Entre os diferentes tipos de conexão, os filtros de conexão flangeada são amplamente utilizados devido à sua facilidade de instalação, manutenção e robusta capacidade de vedação . Compreender seu projeto estrutural é essencial para engenheiros e projetistas de sistemas otimizarem o desempenho e a confiabilidade.

1. Visão geral dos filtros de conexão flangeada

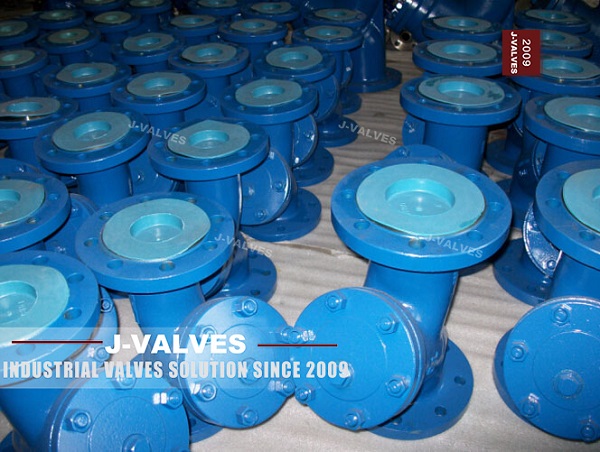

Os filtros de conexão flangeada apresentam flanges montadas com parafusos em ambas as extremidades do corpo da válvula, permitindo que sejam conectados diretamente à tubulação. Este projeto está em conformidade com padrões internacionais como ANSI/ASME B16.5 , garantindo compatibilidade com uma ampla variedade de sistemas de tubulação. A configuração flangeada proporciona rigidez estrutural, vedação hermética e acesso conveniente para manutenção.

Elementos estruturais principais:

• Corpo da válvula: O limite de pressão principal que abriga a cesta do filtro. Normalmente feito de aço fundido, aço inoxidável ou liga de aço para suportar pressões e temperaturas industriais.

• Flanges: Flanges de face elevada ou plana permitem conexões aparafusadas às extremidades da tubulação, garantindo estabilidade mecânica e vedação à prova de vazamentos.

• Cesto do filtro: O elemento de filtragem remove detritos do fluxo de fluido. Pode ser removível para manutenção.

• Capô: Cobre a cesta do filtro e se conecta ao corpo por meio de parafusos. Fornece fácil acesso para limpeza ou substituição.

• Junta: Garante uma vedação hermética entre o corpo e a tampa, evitando vazamento de fluido sob alta pressão.

2. Características Estruturais e Análise

2.1 Manuseio de Pressão

Os filtros de conexão flangeada são projetados para lidar com fluidos de pressão moderada a alta . A espessura do flange e do corpo são calculadas com base em:

• Pressão operacional

• Densidade e viscosidade do fluido

• Expansão e contração térmica

Uma conexão de flange bem projetada garante distribuição uniforme de carga e reduz o risco de vazamento ou falha estrutural.

2.2 Dinâmica de Fluxo

O design interno do corpo do filtro garante um fluxo suave através da cesta , minimizando a turbulência e a queda de pressão. A análise estrutural considera:

• Velocidade e padrão de fluxo

• Potencial para erosão ou cavitação

• Alinhamento da cesta para manter uma eficiência de filtração consistente

2.3 Considerações sobre Manutenção

Os filtros flangeados permitem a remoção rápida da tampa e da cesta do filtro sem desmontar a tubulação. Os elementos estruturais são projetados para resistir a repetidos ciclos de manutenção, com furos de parafusos reforçados, superfícies de assentamento de juntas e reforço do corpo para evitar deformações.

3. Vantagens dos filtros de conexão flangeada

1. Facilidade de instalação e remoção: O design do flange aparafusado simplifica a conexão e a manutenção.

2. Alta integridade estrutural: Os flanges fornecem rigidez para lidar com aplicações de alta pressão.

3. Versatilidade: Pode ser usado em layouts de tubulação horizontais ou verticais .

4. Prevenção de vazamentos: A seleção adequada da junta e o alinhamento do flange garantem uma vedação hermética sob pressões variadas.

5. Durabilidade: Adequado para operação de longo prazo em sistemas de fluidos industriais, incluindo tratamento de água, fábricas de produtos químicos e oleodutos e gasodutos.

4. Aplicações

Os filtros de conexão flangeada são amplamente utilizados em todos os setores:

• Processamento Químico: Filtração de fluidos corrosivos ou carregados de partículas.

• Oleodutos e Gasodutos: Proteção de bombas e compressores contra detritos.

• Geração de Energia: Sistemas de vapor e água onde é necessária manutenção frequente.

• Estações de Tratamento de Água: Remoção eficiente de detritos e fácil acesso para manutenção.

5. Conclusão

O projeto estrutural dos filtros de conexão flangeada equilibra robustez, facilidade de manutenção e eficiência de fluxo de fluido . Elementos-chave, como corpo da válvula, flanges, cesto do filtro, castelo e gaxeta, são projetados para suportar pressões industriais e, ao mesmo tempo, fornecer filtragem confiável. A análise estrutural adequada garante confiabilidade a longo prazo, prevenção de vazamentos e eficiência operacional , tornando os filtros flangeados a base dos sistemas de fluidos industriais.
