Os filtros são componentes vitais em sistemas de fluidos industriais, protegendo bombas, válvulas e outros equipamentos contra detritos e partículas. A seleção do correto tipo de conexão para filtros – sejam flangeados ou soldados – tem um impacto significativo na confiabilidade a longo prazo, na eficiência da manutenção e no desempenho do sistema. Este artigo explora as diferenças estruturais, vantagens, limitações e considerações de longo prazo dos filtros flangeados e soldados para orientar engenheiros e projetistas de sistemas na tomada de decisões informadas.

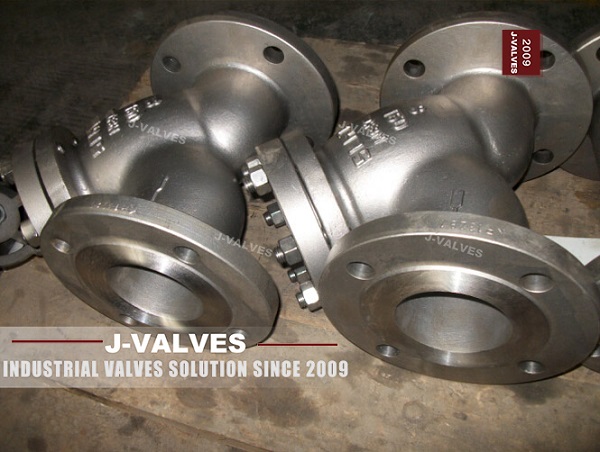

Os filtros flangeados apresentam um flange aparafusado em cada extremidade , permitindo que sejam fixados diretamente nos flanges correspondentes da tubulação. São amplamente utilizados para sistemas de pressão moderada a alta , onde a facilidade de instalação e manutenção é uma prioridade. Os filtros flangeados normalmente atendem a padrões como ANSI/ASME B16.5 , garantindo compatibilidade entre tubulações industriais.
Filtros soldados , também conhecidos como filtros de solda de topo ou de encaixe , são permanentemente fixados à tubulação por meio de soldagem. Este tipo de conexão é comumente aplicado em sistemas de alta pressão, alta temperatura ou fluidos perigosos , onde a prevenção de vazamentos e a integridade estrutural são críticas.
Recurso | Limer flangeado | Filtro Soldado |
|---|---|---|
Método de conexão | Flange aparafusada | Solda permanente |
Flexibilidade de instalação | Fácil de instalar e remover | Requer soldagem; menos flexível |
Manutenção | Pode ser removido sem modificação do pipeline | Difícil de remover; corte e re-soldagem necessários |
Manuseio de pressão | Moderado a alto | Muito alto, adequado para pressões extremas |
Potencial de vazamento | Maior se a junta se degradar | Muito baixo devido à soldagem contínua |
Pegada | Requer espaço para parafusos | Design compacto, sem folga para parafusos |
Facilidade de Manutenção : Pode ser rapidamente removido para limpeza ou inspeção sem interromper a tubulação.
Flexibilidade : Ideal para sistemas onde os filtros precisam ser substituídos ou realocados.
Padronizado : Compatível com tamanhos e padrões de flange comuns.
Alta Confiabilidade : A solda permanente elimina possíveis pontos de vazamento.
Instalação compacta : Espaço mínimo necessário, pois não é necessária folga para parafusos.
Alta Pressão e Temperatura : Ideal para ambientes agressivos onde as juntas flangeadas podem falhar.
Potencial de vazamento : As juntas podem degradar-se com o tempo, especialmente sob altas temperaturas ou condições corrosivas.
Maior pegada : Requer espaço para parafusos de flange e acesso para manutenção.
Inspeção periódica necessária : Para garantir que os parafusos permaneçam apertados e as juntas intactas.
Manutenção Difícil : A remoção requer corte e nova soldagem, aumentando o tempo de inatividade.
Menos flexível : Depois de instalado, a realocação ou substituição é um desafio.
Maior esforço de instalação inicial : Requer soldagem e inspeção especializadas.
Ao avaliar a confiabilidade a longo prazo, considere estes fatores:
Pressão e temperatura operacional : Os filtros soldados são excelentes em condições extremas; filtros flangeados são suficientes para sistemas moderados.
Frequência de manutenção : Os filtros flangeados são melhores para sistemas que requerem limpeza regular.
Fluidos Corrosivos ou Perigosos : Filtros soldados minimizam o risco de vazamento e melhoram a segurança.
Tempo de inatividade do sistema : Os filtros flangeados reduzem o tempo de inatividade devido à facilidade de remoção e substituição.
Custos de instalação : Os filtros flangeados têm menor complexidade de instalação inicial, enquanto os filtros soldados podem incorrer em custos iniciais de mão de obra mais elevados, mas oferecem integridade estrutural a longo prazo.
Estações de Tratamento de Água : A limpeza regular é necessária para manter a eficiência do fluxo.
Sistemas HVAC : Pressão moderada e acessibilidade são fundamentais.
Tubulação de processo em alimentos e bebidas ou produtos farmacêuticos : O acesso à higiene e manutenção é essencial.
Oleodutos e Gasodutos : Alta pressão e condições ambientais adversas exigem conexões à prova de vazamentos.
Plantas Químicas : Fluidos perigosos exigem máxima integridade de vedação.
Sistemas de Vapor e Alta Temperatura : As conexões soldadas mantêm a integridade sob estresse térmico.
Tanto os flangeados quanto os soldados filtros oferecem vantagens exclusivas dependendo do ambiente operacional. Os filtros flangeados proporcionam facilidade de manutenção e flexibilidade de instalação, tornando-os ideais para sistemas de pressão moderada com necessidades de limpeza frequentes. Os filtros soldados , por outro lado, oferecem confiabilidade superior a longo prazo em aplicações de alta pressão, alta temperatura ou fluidos perigosos, minimizando o risco de vazamento e garantindo a integridade estrutural. A seleção adequada do tipo de conexão do filtro é crucial para a eficiência, segurança e desempenho do ciclo de vida do sistema.
