No campo das válvulas industriais, a tecnologia de vazamento zero sempre foi a meta perseguida, especialmente ao lidar com mídia perigosa ou condições de trabalho com altos requisitos. A vedação metálica das válvulas da bola de trunnion e a vedação suave das válvulas de portão são dois métodos comuns de vedação, e há muitas diferenças em seu desempenho, escopo de aplicação e requisitos padrão. Com base no padrão BS 6364, este artigo conduzirá uma análise comparativa detalhada dessas duas tecnologias de vedação para ajudar os profissionais a escolher melhor os tipos de válvulas adequados.
I. Princípios básicos de vedação de metal de válvulas de bola de trunnion e vedação suave de válvulas de portão

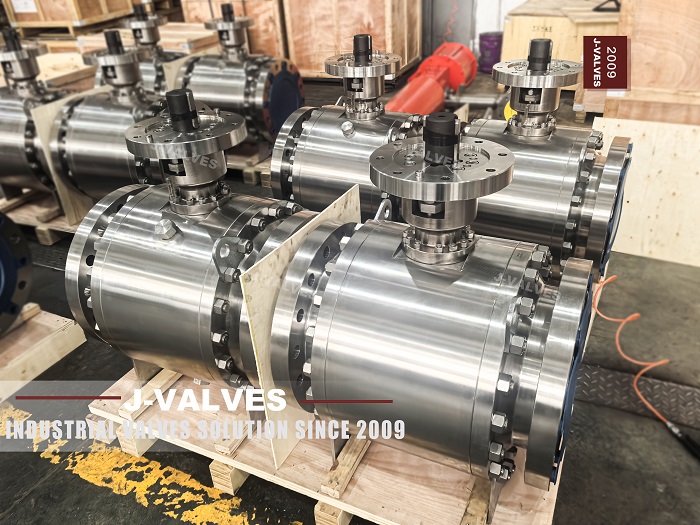

(1) A vedação de metal das válvulas da bola de trunnion
A vedação de metal das válvulas de bola de trunnion é alcançada através do contato próximo entre o assento de metal e a bola. Esse método de vedação geralmente adota uma estrutura de vedação de metal a metal e pode manter um bom desempenho de vedação em condições de trabalho severas, como alta temperatura, alta pressão e aquelas que contêm partículas. As válvulas de bola de trunnion se seladas por metal são geralmente adequadas para ocasiões que requerem abertura e fechamento frequentes e têm requisitos de vedação extremamente altos, como nas indústrias de petróleo, química e gás natural.
(2) Selagem suave das válvulas da porta
A vedação suave das válvulas da porta é alcançada através do ajuste próximo entre o anel de vedação feito de materiais macios (como PTFE, nylon, etc.) e a porta ou o assento da válvula. A vantagem das válvulas de portão de seleção macia reside em seu excelente desempenho de vedação com uma taxa de vazamento extremamente baixa, que pode até atingir zero vazamento. Esse método de vedação geralmente é adequado para condições de trabalho com meios limpos e temperaturas mais baixas, como água, vapor e alguns reagentes químicos.
Ii. Requisitos do padrão BS 6364 para as duas tecnologias de vedação
O BS 6364 é um padrão internacional para válvulas criogênicas. Ele apresenta requisitos estritos em aspectos como desempenho de vedação, projeto estrutural, seleção de materiais e métodos de teste de válvulas. A seguir, é apresentada uma análise comparativa da vedação metálica das válvulas de bola de Trunnion e da vedação suave das válvulas de porta de acordo com o padrão BS 6364:
(1) Comparação do desempenho de vedação
Unid | Vedação de metal de válvulas de bola de munição | Vedação suave das válvulas de portão |
Classe de vazamento | Geralmente está em conformidade com a ISO 5208 Classe D, permitindo uma quantidade muito pequena de vazamento | Pode chegar à ISO 5208 Classe A, vazamento zero ou perto de zero vazamento |
Mídia aplicável | Mídia severa com alta temperatura, alta pressão e partículas contendo | Mídia limpa, como água, vapor, reagentes químicos |
Faixa de temperatura aplicável | -196 ° C a alta temperatura (dependendo dos materiais) | Geralmente abaixo de 250 ° C |
Durabilidade | Mais alto, adequado para abertura e fechamento frequentes | A abertura e fechamento mais baixos e frequentes podem causar o desgaste dos materiais de vedação |
(2) Comparação do projeto estrutural
Unid | Vedação de metal de válvulas de bola de munição | Vedação suave das válvulas de portão |
Material da assento da válvula | Metal (como aço inoxidável, carboneto cimentado) | Materiais macios (como PTFE, nylon) |
Princípio de vedação | Vedação dura de metal a metal | Fechar o ajuste entre materiais macios e componentes de metal |
Torque de operação | Mais alto, exigindo uma força operacional maior | Menor, com operação flexível |
Design antiestático | Geralmente requer medidas antiestáticas | Requer medidas antiestáticas (para mídia inflamável) |
(3) Comparação de métodos de teste
Unid | Vedação de metal de válvulas de bola de munição | Vedação suave das válvulas de portão |
Teste de vedação de alta pressão | Conduza o teste de acordo com a pressão de trabalho a frio (CWP), permitindo uma quantidade muito pequena de vazamento | Realize o teste de acordo com a pressão de trabalho a frio (CWP), e a taxa de vazamento precisa cumprir com a ISO 5208 Classe A |
Tempo de imersão de baixa temperatura | Mergulhe por pelo menos 1 hora após o corpo da válvula e a tampa da válvula atinge a temperatura do teste | Mergulhe por pelo menos 1 hora após o corpo da válvula e a tampa da válvula atinge a temperatura do teste |
Teste de operação | Abra e feche 20 vezes sem carga, e teste as forças operacionais de abertura e fechamento para o primeiro e último tempo | Abra e feche várias vezes sem carga e teste o desempenho de vedação |
Iii. Análise dos cenários de aplicação
(1) Aplicação da vedação de metal de válvulas de bola de trunnion
• Indústria de petróleo e gás natural: usado para transportar mídia como petróleo bruto e partículas contendo gás natural e pode manter o desempenho de vedação em condições duras de trabalho.
• Indústria química: adequada para ocasiões que tratam de meios de alta temperatura, alta pressão e corrosivos, como ácido sulfúrico e ácido nítrico.
• Sistema de vapor de alta temperatura: pode suportar o impacto do vapor de alta temperatura e manter o desempenho estável de vedação.
(2) Aplicação de vedação suave das válvulas de portão
• Sistema de tratamento de água: usado para água da torneira, tratamento de esgoto e outras ocasiões, e pode obter vazamento zero para garantir a segurança da qualidade da água.
• Indústria farmacêutica: adequado para lidar com reagentes químicos limpos e sem partículas para garantir a pureza da produção de medicamentos.
• Indústria de processamento de alimentos: usado para transportar matérias -primas ou produtos acabados para evitar a poluição e garantir a segurança alimentar.
4. Resumo e sugestões
Tanto a vedação de metal das válvulas da bola de trunnion quanto a vedação suave das válvulas de portão têm suas próprias vantagens. A escolha deve ser determinada de acordo com condições de trabalho específicas e características da mídia. Se as condições de trabalho exigirem a manutenção do desempenho de vedação em um ambiente severo com alta temperatura, alta pressão e contendo partículas, é recomendável escolher a vedação de metal das válvulas de bola de munhão . Para ocasiões com mídia limpa, temperaturas mais baixas e a necessidade de vazamento zero, a vedação suave das válvulas de porta é uma escolha melhor. Em aplicações práticas, também é necessário combinar os requisitos de padrões relevantes, como o BS 6364, para garantir que a seleção e o uso de válvulas atendam às especificações, de modo a atingir o objetivo de zero vazamento.
