Um estudo comparativo de desempenho de alta temperatura e alta pressão entre válvulas de seleção de elevação e válvulas de seleção de balanço

Entendendo válvulas de seleção de elevação

Estrutura e operação

As válvulas de seleção de elevação consistem em um corpo da válvula, um assento de válvula e um disco móvel. O disco se move verticalmente ao longo da linha central do corpo da válvula, permitindo que o fluido flua através de quando a pressão for suficiente. Quando o fluxo de fluido para ou reverte, o disco cai de volta no assento, impedindo o refluxo. Esse mecanismo é semelhante ao de uma válvula globo , fornecendo controle preciso sobre o fluxo de fluido.

Desempenho de alta temperatura e alta pressão

• Seleção de material: as válvulas de seleção de elevação geralmente usam materiais como aço inoxidável, aço carbono e aço de liga para seus corpos e discos da válvula. Esses materiais são escolhidos por sua força e resistência a altas temperaturas e pressões. Por exemplo, o assento e o disco da válvula podem ser revestidos com estrelito, uma liga hard à base de cobalto, para melhorar a resistência e a durabilidade do desgaste.

• Desempenho de vedação: as válvulas de seleção de elevação oferecem excelente desempenho de vedação devido ao contato rígido entre o disco e o assento. Isso os torna adequados para aplicações que exigem alta confiabilidade de vedação.

• queda de pressão: devido ao movimento vertical do disco, as válvulas de seleção de elevação geralmente têm uma queda de pressão mais alta em comparação com as válvulas de seleção de balanço . Isso ocorre porque o fluido deve alterar a direção para passar pela válvula, resultando em aumento da resistência.

• Condições de operação: as válvulas de seleção de elevação são normalmente usadas em aplicações de alta pressão, onde controle preciso e vedação confiável são cruciais. Eles são comumente encontrados em sistemas de vapor, sistemas hidráulicos e plantas de processamento químico.

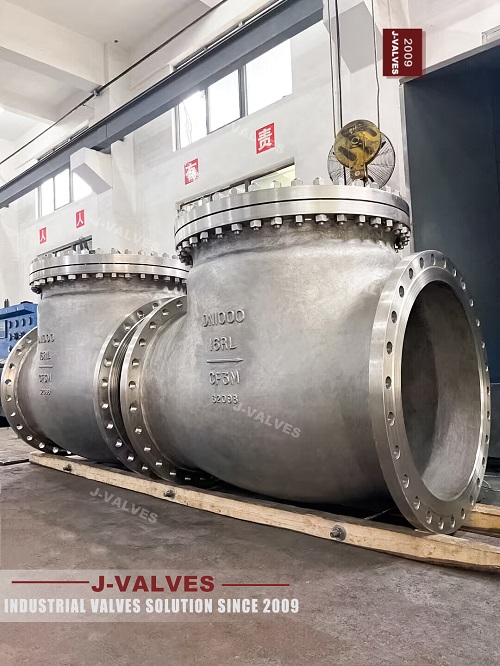

Entendendo válvulas de verificação de balanço

Estrutura e operação

As válvulas de seleção de balanço apresentam um disco circular que gira em torno de uma dobradiça ou eixo. Quando o fluido flui na direção para a frente, o disco se abre, permitindo que o fluido passasse. Quando o fluxo para ou reverte, o disco volta à sua posição fechada, bloqueando o fluxo. Este design permite um caminho de fluxo mais simplificado em comparação às válvulas de seleção de elevação.

Desempenho de alta temperatura e alta pressão

• Seleção de material: as válvulas de seleção oscilantes também são construídas a partir de materiais como aço inoxidável, aço carbono e aço de liga. O assento e o disco da válvula podem ser revestidos com ligas duras ou outros materiais resistentes ao desgaste para melhorar a durabilidade e o desempenho em ambientes de alta temperatura e alta pressão.

• Desempenho de vedação: Enquanto as válvulas de seleção oscilantes fornecem uma boa vedação, elas geralmente têm uma eficiência de vedação ligeiramente menor em comparação com as válvulas de seleção de elevação . Isso se deve à natureza do movimento do disco e ao potencial de um leve desalinhamento durante o fechamento.

• Drop para pressão: as válvulas de seleção de balanço têm uma queda de pressão mais baixa em comparação às válvulas de seleção de elevação . O caminho de fluxo simplificado permite que o fluido passe com resistência mínima, tornando -os adequados para aplicações onde a eficiência do fluxo é crítica.

• Condições de operação: As válvulas de seleção oscilantes são comumente usadas em pipelines e sistemas de grande diâmetro, onde a baixa resistência ao fluxo é importante. Eles são frequentemente encontrados em sistemas de abastecimento de água, oleodutos e outras aplicações com altas taxas de fluxo.

Análise comparativa

Desempenho de vedação

Adequação do aplicativo
