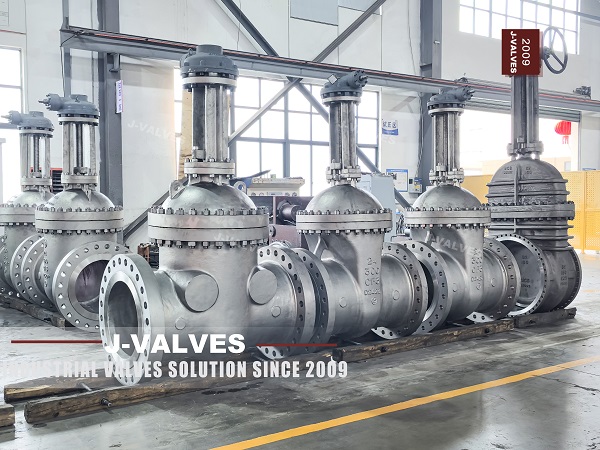

Em sistemas de tubulação industrial, J-VALVES válvulas gaveta de grande diâmetro são componentes críticos usados para controlar o fluxo de fluido em tubulações de alta pressão e alto volume. Um fator chave que influencia o desempenho, a segurança e a facilidade de manutenção dessas válvulas é o tipo de castelo . Os dois designs de castelo mais comuns para válvulas gaveta de grande diâmetro são castelos aparafusados e castelos soldados . Selecionar o tipo certo é essencial para garantir confiabilidade , , facilidade de manutenção e integridade do sistema a longo prazo.
O castelo é o componente que cobre o corpo da válvula e fornece acesso aos componentes internos, como gaveta, haste e gaxeta. Também serve como limite de pressão, garantindo a segurança do sistema e a operação à prova de vazamentos . A escolha do tipo de castelo afeta a instalação, manutenção, classificação de pressão e desempenho geral da válvula.
Os castelos aparafusados são o tipo mais tradicional e amplamente utilizado em válvulas gaveta de grande diâmetro. Neste projeto, o castelo é preso ao corpo da válvula com parafusos de alta resistência , geralmente em combinação com uma junta para garantir uma vedação hermética.
Facilidade de Manutenção : A conexão aparafusada permite a remoção da tampa para inspeção, limpeza ou substituição de componentes internos, tornando-a adequada para sistemas que requerem manutenção periódica.
Versatilidade : As tampas aparafusadas podem acomodar diferentes combinações de materiais entre o corpo e a tampa, como corpo em aço carbono com tampa em aço inoxidável , dependendo da aplicação.
Classificação de pressão : Os castelos aparafusados podem suportar pressões moderadas a altas , dependendo do material do parafuso e das especificações de torque.
Vedação : Uma junta, geralmente feita de PTFE, grafite ou metal enrolado em espiral , fornece uma vedação hermética entre o castelo e o corpo.
Tubulações de água e esgoto
Usinas de geração de energia
Instalações químicas e petroquímicas
Redes de distribuição de petróleo e gás
Prós | Contras |
Fácil acesso para manutenção | Potencial para vazamentos na junta ao longo do tempo |
Flexibilidade na seleção de materiais | O afrouxamento do parafuso pode ocorrer em ambientes de alta vibração |
Amplamente disponível e econômico | Requer inspeção periódica e verificação de torque |
Os castelos soldados eliminam o uso de parafusos soldando permanentemente o castelo ao corpo da válvula . Este design cria uma junta robusta e à prova de vazamentos, capaz de lidar com pressões e temperaturas extremas.
Vedação de alta integridade : A conexão soldada fornece uma vedação permanente e estanque , ideal para aplicações críticas onde vazamentos não podem ser tolerados.
Durabilidade : As tampas soldadas são altamente resistentes à vibração, expansão térmica e corrosão , tornando-as adequadas para ambientes agressivos.
Classificações de pressão e temperatura : As tampas soldadas podem suportar pressões e temperaturas muito altas , tornando-as adequadas para vapor, óleo de alta pressão e serviços químicos.
Manutenção Mínima : Como o castelo está permanentemente fixado, os requisitos de manutenção são reduzidos e o risco de falha do parafuso ou deterioração da junta é eliminado.
Oleodutos e gasodutos offshore
Sistemas de vapor de alta pressão
Unidades de processamento petroquímico e químico
Dutos submarinos e de ambientes extremos
Prós | Contras |
Vedação permanente e à prova de vazamentos | Difícil acesso aos componentes internos |
Excelente resistência à vibração e estresse térmico | Maior custo inicial de fabricação |
Adequado para pressões e temperaturas extremas | O reparo requer corte e soldagem |
Recurso | Capô aparafusado | Capô Soldado |
Acesso de manutenção | Fácil | Limitado, requer corte |
Método de vedação | Junta | Junta soldada |
Classificação de pressão | Moderado a alto | Muito alto |
Classificação de temperatura | Moderado | Muito alto |
Resistência à vibração | Moderado | Excelente |
Custo | Menor adiantamento | Maior adiantamento |
Ao selecionar uma válvula gaveta J-VALVES de grande diâmetro , considere os seguintes fatores:
Pressão e temperatura de aplicação : Para condições extremas , as tampas soldadas são preferidas. Os castelos aparafusados são adequados para pressões moderadas.
Requisitos de manutenção : Se for necessária inspeção frequente ou substituição do interior da válvula, as tampas aparafusadas oferecem facilidade de acesso.
Condições Ambientais : As tampas soldadas apresentam melhor desempenho em ambientes corrosivos, de alta vibração ou offshore.
Restrições orçamentárias : Os castelos aparafusados são geralmente mais econômicos inicialmente, enquanto os castelos soldados oferecem confiabilidade a longo prazo.
Requisitos regulamentares : Algumas aplicações críticas podem exigir juntas soldadas para atender aos padrões de segurança e vazamento.
A escolha entre castelos aparafusados e soldados em válvulas gaveta de grande diâmetro é um equilíbrio entre acessibilidade de manutenção, custo e requisitos operacionais . As tampas aparafusadas proporcionam flexibilidade e facilidade de manutenção, tornando-as ideais para sistemas de pressão e temperatura moderadas . Em contraste, as tampas soldadas oferecem desempenho superior à prova de vazamentos, durabilidade e adequação para ambientes extremos , tornando-as a escolha preferida para aplicações industriais críticas de alta pressão e alta temperatura..
Ao compreender as diferenças, benefícios e limitações de cada tipo de castelo, engenheiros e projetistas podem selecionar a válvula mais adequada para seu sistema, garantindo desempenho, segurança e longevidade ideais.
