Projeto e fabricação da válvula de portão de grande diâmetro: DN800 e acima da tecnologia de vedação por pressão e aplicações

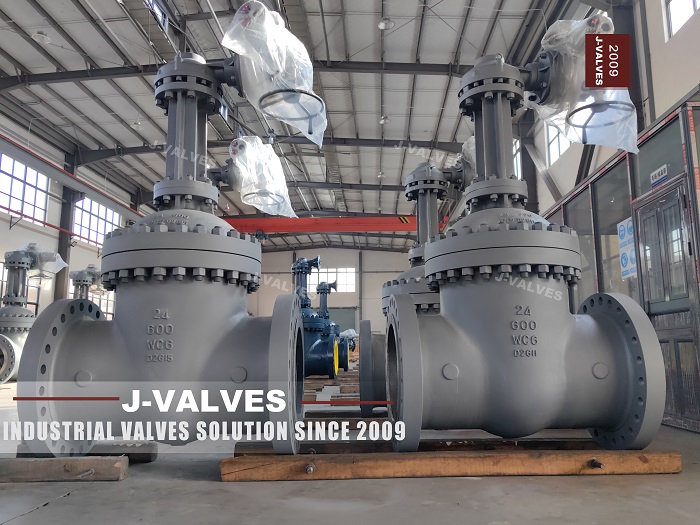

Entendendo válvulas de portão de grande diâmetro

As válvulas de portão de grande diâmetro são componentes essenciais em indústrias como geração de energia, petróleo e gás, petroquímicos e tratamento de água. Eles são projetados para controlar o fluxo de fluidos em pipelines grandes, geralmente sob condições de alta pressão e temperatura. A principal função dessas válvulas é fornecer controle confiável de desligamento e fluxo, garantindo a integridade e a segurança do sistema.

Componentes -chave das válvulas de portão de grande diâmetro

• Corpo da válvula: a estrutura principal que abriga todos os componentes internos.

• Portão: o elemento de fechamento que controla o fluxo de fluido.

• Haste: o componente que conecta o portão ao atuador externo ou alça.

• Capato: a capa que protege os componentes internos e fornece acesso à manutenção.

• ASSANTOS: Os elementos de vedação que fornecem uma vedação apertada contra o portão.

• Juntas: os componentes que garantem uma vedação estanque entre o corpo da válvula e o capô.

• Flanges: os pontos de conexão que permitem que a válvula seja aparafusada ao sistema de tubulação.

Tecnologia de vedação por pressão

A tecnologia de vedação por pressão é um aspecto crítico do projeto da válvula de porta de grande diâmetro . Ao contrário tradicionais das válvulas de portão que dependem apenas da força mecânica para manter uma vedação, as válvulas de vedação de pressão utilizam pressão do sistema para aumentar a eficácia de vedação. Essa tecnologia garante que o desempenho de vedação da válvula melhore com o aumento da pressão, tornando-o ideal para aplicações de alta pressão.

Tipos de mecanismos de vedação de pressão

1. Mecanismo de anel de empuxo: esse mecanismo usa um anel de impulso que é forçado contra o corpo da válvula pela pressão do sistema. O anel de impulso, juntamente com uma junta e anel espaçador, cria uma vedação apertada que se torna mais eficaz à medida que a pressão aumenta.

2. Mecanismo flexível de cunha: o projeto flexível de cunha permite que o portão esteja em conformidade com os assentos da válvula sob pressão, fornecendo uma vedação confiável. Esse design é particularmente útil em aplicações em que a expansão e contração térmica são significativas.

3. Mecanismo de deslizamento paralelo: em válvulas paralelas da porta de deslizamento , a porta desliza sobre os assentos, mantendo um selo consistente. Esse design é eficaz em aplicações onde é necessária a vedação bidirecional.

Considerações de design para válvulas de portão de grande diâmetro

Seleção de material

A escolha do material para válvulas de porta de grande diâmetro é crucial para garantir a durabilidade, a resistência e a resistência à corrosão. Os materiais comuns incluem:

• Aço de carbono (WCB): Adequado para aplicações de até 650 ° F (343 ° C) e pressões de até 2.000 psi (138 bar). O aço carbono é conhecido por sua força e custo-efetividade.

• Aço de liga (ASTM A350 LF2): fornece melhor resistência de baixa temperatura e é adequada para aplicações de até 427 ° C (até 800 ° F (427 ° C) e pressões de até 2.500 psi (172 bar).

• Aço inoxidável (ASTM A351 CF8 e CF8M): oferece excelente resistência à corrosão e é adequado para aplicações de até 1.200 ° F (649 ° C) e pressões de até 2.500 psi (172 bar).

Materiais de vedação

• Grafite: conhecida por seu excelente desempenho e capacidade de alta temperatura de manter um selo mesmo em condições extremas. Os assentos de grafite são frequentemente usados ​​em válvulas de vapor de alta temperatura.

• PTFE (politetrafluoroetileno): fornece excelente resistência química e baixo atrito, tornando -o adequado para aplicações de até 500 ° F (260 ° C). No entanto, o PTFE pode não ser ideal para as faixas de temperatura mais altas.

• Sedas metálicas: vedações de metal a metal, geralmente feitas de aço inoxidável ou outras ligas de alta temperatura, fornecem desempenho robusto em aplicações de alta temperatura e alta pressão.

Recursos de design especiais

• Mecanismos de alívio de pressão: Para evitar a superesturização e garantir a segurança, algumas válvulas estão equipadas com mecanismos de alívio de pressão.

• Compensação de expansão térmica: o projeto da válvula deve explicar a expansão térmica para evitar falhas induzidas por estresse. Isso pode ser alcançado através do uso de juntas de expansão ou conexões flexíveis.

• Manutenção fácil: as válvulas de portão de grande diâmetro são frequentemente projetadas com fácil acesso a componentes internos para inspeção e manutenção.

Comparação de tecnologias de vedação de pressão

Tipo de recurso/válvula	Anel de impulso	Cunha flexível	Deslize paralelo
Eficácia de vedação	Aumenta com pressão	Excelente sob alta pressão	Vedação bidirecional consistente
Compatibilidade do material	Adequado para aplicações de alta pressão	Ideal para ambientes de expansão térmica	Eficaz em aplicações de fluxo bidirecional
Requisitos de manutenção	Baixa manutenção	Requer inspeção periódica	Manutenção moderada
Aplicações	Geração de energia, petróleo e gás	Processamento químico, tratamento de água	Petróleo e gás, petroquímicos
