Como instalar um filtro tipo Y de aço inoxidável | Guia de instalação completo

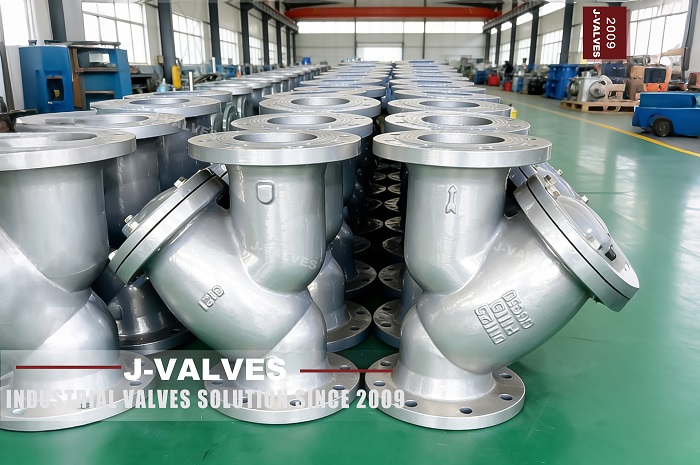

I. O que é um filtro tipo Y de aço inoxidável

Um filtro tipo Y de aço inoxidável é um dispositivo de filtragem de tubulação projetado para remover partículas sólidas, detritos e escória de soldagem de linhas de fluido. Ajuda a proteger bombas, válvulas, medidores de vazão e outros equipamentos sensíveis. Devido à sua estrutura compacta, forte desempenho de filtração e excelente resistência à corrosão, é amplamente utilizado em tratamento de água, processamento químico, petróleo e gás, produção de alimentos, produtos farmacêuticos e sistemas HVAC.

II. Por que a instalação adequada é importante

Embora um filtro tipo Y tenha uma estrutura simples, a instalação incorreta pode reduzir a eficiência da filtragem, aumentar a queda de pressão e afetar a estabilidade geral do sistema. A instalação adequada ajuda a garantir uma operação confiável, manutenção mais fácil e uma vida útil mais longa.

III. Preparação antes da instalação

Antes de instalar um filtro tipo Y de aço inoxidável , certifique-se de que as seguintes etapas sejam concluídas:

1. Verifique se o tamanho do filtro, a classificação de pressão e o tipo de conexão correspondem à tubulação.

2. Inspecione a tela do filtro quanto a danos de transporte.

3. Limpe a tubulação para remover escória de soldagem, lascas de metal e outros detritos.

4. Prepare as ferramentas, juntas e materiais de vedação necessários.

5. Certifique-se de que o sistema esteja desligado e totalmente despressurizado antes da instalação.

4. Guia de instalação passo a passo

1. Confirme a direção do fluxo

Verifique sempre a marca da seta no corpo do filtro. A seta deve corresponder à direção do fluxo do fluido.
A direção incorreta do fluxo reduzirá a eficiência da filtração e poderá causar problemas de pressão anormais.

2. Escolha o local de instalação correto

Um filtro tipo Y geralmente é instalado a montante de bombas, válvulas de controle, redutores de pressão ou outros equipamentos que necessitam de proteção.
Deve ser colocado em local que permita fácil acesso para limpeza e manutenção.

3. Mantenha o bolso do filtro voltado para baixo

A bolsa do filtro ou câmara de coleta de sujeira deve ficar voltada para baixo. Isto permite que as partículas se assentem naturalmente dentro da câmara e facilita a drenagem e a limpeza.
Este é um dos requisitos de instalação mais importantes.

4. Forneça suporte adequado para tubos

Para grandes ou pesados filtros tipo Y de aço inoxidável , recomenda-se um suporte de tubo adicional para evitar tensão excessiva no corpo do filtro.
Muito estresse mecânico pode causar vazamento ou danos à caixa.

5. Vede as conexões corretamente

Para conexões flangeadas, certifique-se de que a junta esteja posicionada corretamente e os parafusos estejam apertados uniformemente.
Para conexões roscadas, use materiais de vedação adequados para evitar vazamentos.
Evite apertar demais, pois pode danificar as roscas ou a superfície de vedação.

6. Realize um teste de pressão após a instalação

Após a instalação, faça um teste de pressão e verifique se há vazamentos.
Certifique-se de que não haja vazamento, vibração anormal ou queda significativa de pressão antes de colocar o sistema em pleno funcionamento.

V. Erros comuns de instalação

Evite estes erros comuns:

• Instalando o filtro na direção de fluxo errada

• Deixar de manter a câmara de coleta de sujeira voltada para baixo

• Ignorando os requisitos de suporte de tubo

• Instalação irregular da junta causando vazamento

• Deixando detritos de soldagem dentro da tubulação

• Ignorando o teste de pressão após a instalação

VI. Como prolongar a vida útil

Para manter o filtro funcionando de forma eficiente, inspecione a tela regularmente e limpe-a quando necessário.
Em sistemas com elevados níveis de contaminação, os intervalos de manutenção devem ser mais curtos.
Se o fluido for altamente corrosivo, escolha o tipo de aço inoxidável correto, como 304, 316 ou 316L.

VII. Conclusão

Instalar um filtro tipo Y de aço inoxidável é simples, mas cada detalhe é importante.
Ao confirmar a direção do fluxo, escolher o local certo, manter a câmara de sujeira voltada para baixo e garantir a vedação e os testes adequados, você pode melhorar o desempenho da filtragem e manter a operação estável da tubulação.

VIII. Perguntas frequentes

1. Um filtro tipo Y de aço inoxidável pode ser instalado horizontalmente?

Sim, mas a instalação deve seguir o projeto do sistema e as instruções do fabricante. A direção do fluxo e a posição da câmara de sujeira ainda são críticas.

2. Com que frequência um filtro tipo Y deve ser limpo?

Depende do nível de contaminação do fluido. Sistemas com mais detritos requerem limpeza e inspeção mais frequentes.

3. Deve ser instalado um filtro tipo Y antes ou depois da bomba?

Geralmente é instalado antes da bomba para proteger a bomba e o equipamento a jusante.
