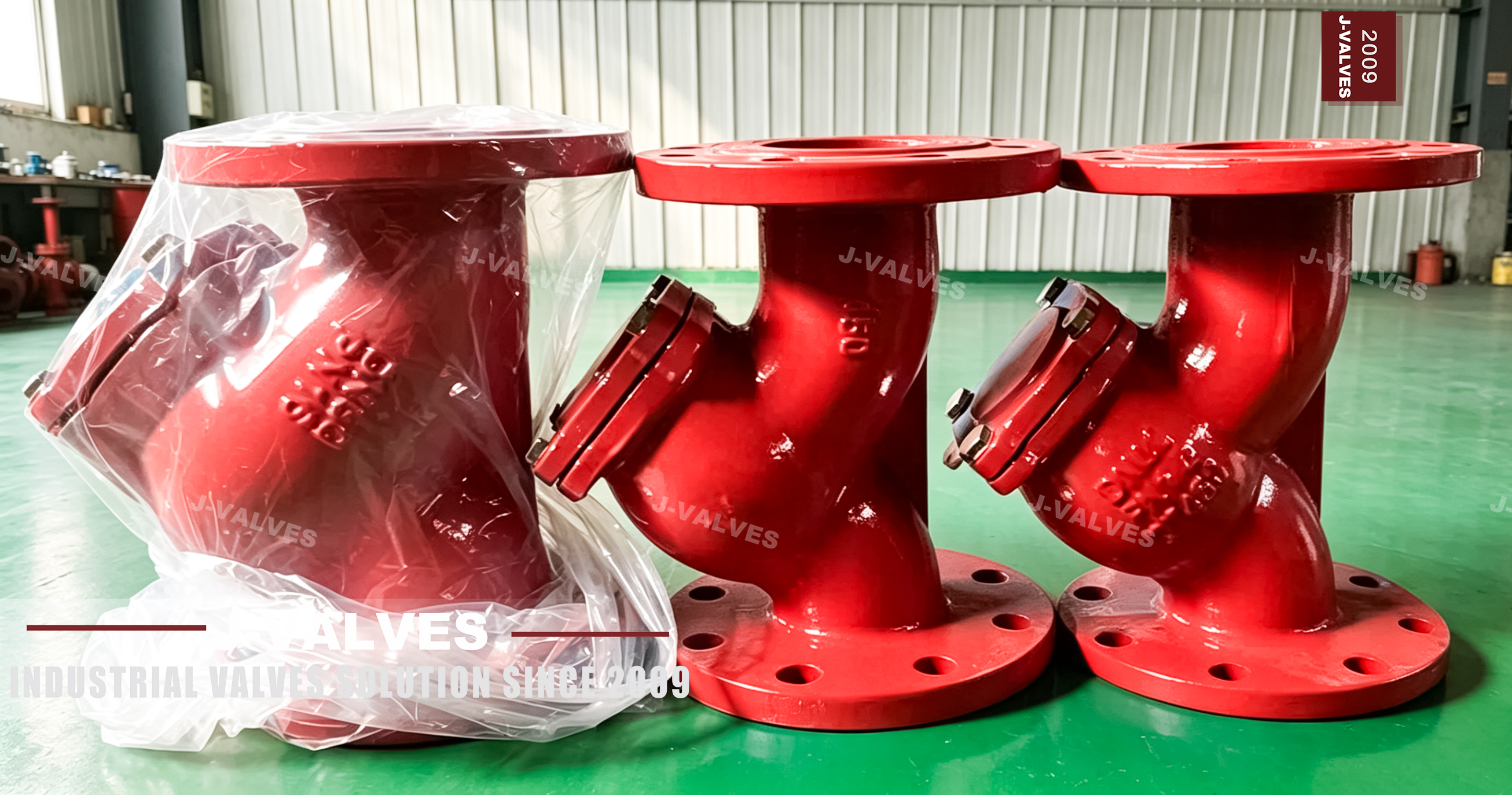

Filtro tipo Y de alta pressão: por que os modelos padrão ficam aquém e o que um corpo espessado muda

Em sistemas de tubulação industrial, o filtro tipo Y é um dos dispositivos de proteção de linha mais comuns e essenciais. Seu trabalho é simples, mas crítico: remover detritos e proteger bombas, válvulas, instrumentos e equipamentos a jusante. Mas assim que o sistema entra em serviço de alta pressão, muitos filtros padrão começam a mostrar seus limites.

O problema mais comum não é a eficiência da filtragem. É resistência à pressão.

Sob alta pressão sustentada, oscilações de temperatura, picos de pressão e ciclos freqüentes de partida-parada, um filtro tipo Y padrão pode sofrer deformação do corpo, instabilidade de vedação, vazamento no flange ou até mesmo falha no alojamento. É por isso que os filtros tipo Y de corpo espesso são frequentemente escolhidos para condições operacionais severas.

1. Por que os filtros tipo Y padrão têm dificuldades em serviços de alta pressão

Os modelos padrão são geralmente projetados para aplicações de uso geral com pressão moderada e condições operacionais estáveis. Em uma tubulação de alta pressão, entretanto, o corpo sofre um estresse muito mais complexo.

1) Espessura de parede insuficiente

Para manter os custos e o peso baixos, os corpos padrão geralmente têm espessura de parede limitada. Sob pressão interna contínua, isto pode reduzir a margem de segurança estrutural e aumentar o risco de danos a longo prazo.

2) Concentração de tensão em torno do ramo Y

A geometria em forma de Y cria naturalmente áreas de transição onde a tensão tende a se concentrar. Se a espessura da parede não for suficiente, estas zonas tornam-se pontos mais fracos sob pressão.

3) Condições de vedação mais exigentes

A alta pressão afeta não apenas o corpo, mas também as faces do flange, parafusos e juntas. Se a rigidez do corpo não for suficientemente forte, a fiabilidade da vedação pode diminuir, provocando fugas.

4) Fraca resistência a choques de pressão

Linhas de descarga de bombas, linhas de compressores, sistemas de vapor e outras aplicações dinâmicas geralmente criam pulsações de pressão. Os filtros padrão podem não lidar bem com esses choques repetidos ao longo do tempo.

2. O que um corpo espessado realmente melhora?

Um filtro de corpo espesso é mais do que uma versão “mais pesada” do mesmo produto. É um design atualizado que visa melhorar a segurança da pressão, a rigidez, a resistência à fadiga e a estabilidade a longo prazo.

1) Margem de segurança de pressão mais alta

O benefício mais direto é uma margem estrutural maior. O corpo pode suportar melhor a pressão interna, picos transitórios e estresse térmico sem falha prematura.

2) Melhor resistência à deformação

A alta pressão nem sempre causa falha repentina. Mais frequentemente, muda lentamente a forma do corpo ao longo do tempo. Um corpo mais espesso ajuda a manter a geometria e a estabilidade do caminho do fluxo.

3) Melhor desempenho de fadiga

Muitas falhas industriais resultam de ciclos de pressão repetidos, e não de uma única sobrecarga. Um corpo mais espesso reduz o acúmulo de estresse e melhora a resistência à fadiga.

4) Vedação mais estável

Quando a rigidez do corpo é maior, a compressão do flange e o desempenho da junta permanecem mais estáveis, o que reduz a chance de microvazamento.

5) Melhor adequação para serviços severos

Os filtros de corpo espessado são mais adequados para vapor, petróleo e gás, serviços químicos, sistemas de transferência de calor, linhas de proteção de bombas e outras aplicações exigentes.

3. A espessura por si só não é suficiente

É um erro pensar que “mais espesso é sempre melhor”. Um filtro tipo Y de alta pressão confiável depende de vários fatores de projeto trabalhando juntos.

1) Seleção de materiais

Se o material não tiver resistência, tenacidade ou resistência à corrosão suficientes, a espessura extra da parede por si só não garantirá o desempenho.

2) Projeto estrutural

Mesmo com um corpo mais espesso, transições ruins, projeto de porta de drenagem fraco ou geometria de flange ruim ainda podem criar concentração de tensão.

3) Qualidade de fabricação

A qualidade da fundição, a precisão da usinagem, a qualidade da soldagem e o tratamento térmico afetam o desempenho final do produto.

4) Classificação de pressão real

Alguns produtos parecem resistentes, mas não são verdadeiramente validados para operação em alta pressão. Verifique sempre a classe de pressão real e os dados de teste.

4. Onde um filtro tipo Y de corpo espesso faz mais sentido

Um modelo de corpo espesso geralmente é a melhor escolha quando seu sistema apresenta uma ou mais destas condições:

• Alta pressão operacional com flutuação frequente

• Mudanças perceptíveis de temperatura

• Ciclos freqüentes de partida-parada

• Mídia suja com partículas ou sólidos abrasivos

• Instalação na descarga da bomba, descarga do compressor ou linhas principais críticas

• Requisitos rigorosos para tempo de atividade e controle de vazamento

Nestes casos, um modelo padrão pode parecer mais barato à primeira vista, mas uma carroçaria mais espessa reduz frequentemente o custo total do ciclo de vida, reduzindo a manutenção e o tempo de inatividade.

5. Como avaliar um filtro tipo Y de alta pressão antes da compra

Antes de comprar, não pergunte apenas o preço. Pergunte se o filtro pode funcionar de forma segura e consistente em seu sistema.

1) Verifique a compatibilidade de pressão e temperatura

Certifique-se de que a pressão nominal e a temperatura operacional correspondam às condições reais de serviço.

2) Revise a espessura da parede e os detalhes da estrutura

Um fornecedor confiável deve fornecer informações sobre espessura do corpo, qualidade do material e estrutura, e não apenas uma foto do produto.

3) Solicite documentos de teste e qualidade

Relatórios de testes hidrostáticos, certificados de materiais e registros de inspeção ajudam a confirmar a confiabilidade da fabricação.

4) Confirme a praticidade da manutenção

Um filtro de alta pressão ainda deve ser fácil de limpar, inspecionar e fazer manutenção em campo.

6. Conclusão: Em serviços de alta pressão, o ajuste não é suficiente

A escolha de um filtro tipo Y para sistemas de alta pressão não envolve apenas o tamanho da conexão ou o ajuste da instalação. Trata-se de classificação de pressão, resistência do material, rigidez do corpo, estabilidade de vedação e confiabilidade a longo prazo.

Os modelos padrão são adequados para serviços gerais. Os filtros de corpo espessado são a melhor opção quando o processo se torna realmente exigente.

Para usuários industriais que valorizam o tempo de atividade, a segurança e o menor risco de manutenção, uma carroceria espessa não é apenas uma atualização. Muitas vezes é a escolha certa de engenharia.

Perguntas frequentes

1. Por que os filtros tipo Y padrão não são ideais para aplicações de alta pressão?

Porque a espessura do corpo, a rigidez e a resistência à fadiga são frequentemente limitadas, o que aumenta o risco de deformação e vazamento.

2. Um corpo mais espesso sempre significa melhor desempenho?

Geralmente sim, mas somente quando o material, a estrutura e a qualidade de fabricação também são bem projetados.

3. Quais são os fatores de seleção mais importantes?

Classe de pressão, faixa de temperatura, classe de material, espessura do corpo e tipo de conexão final são importantes.

4. Quais aplicações se beneficiam mais com um corpo mais espesso?

Linhas de alta pressão, sistemas de vapor, sistemas pulsantes, meios corrosivos e linhas de descarga de bombas são exemplos típicos.
