Um guia abrangente para a seleção de válvulas de bola de alta pressão: Entendendo as classificações de pressão PN16 a PN100

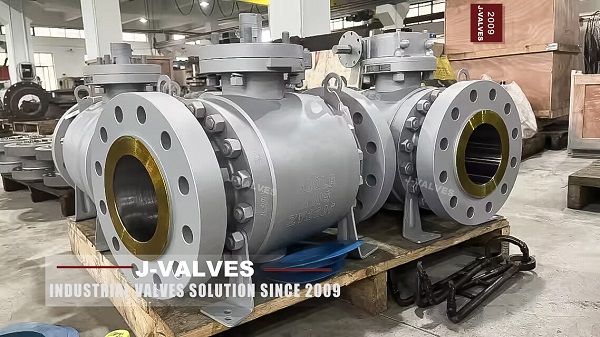

Entendendo as classificações de pressão

O que é classificação PN?

A classificação PN (nominal de pressão) é um padrão europeu usado para designar a classificação de pressão das válvulas e acessórios. É um número sem dimensão que indica a pressão de trabalho máxima permitida de uma válvula a uma temperatura especificada. A classificação PN é um parâmetro essencial para selecionar a válvula apropriada para um aplicativo específico.

Classificações de PN comuns para válvulas de bola

• PN16: Esta classificação indica uma pressão de trabalho máxima permitida de 16 bar (232 psi) à temperatura ambiente.

• PN25: Esta classificação indica uma pressão de trabalho máxima permitida de 25 bar (363 psi) à temperatura ambiente.

• PN40: Esta classificação indica uma pressão de trabalho máxima permitida de 40 bar (580 psi) à temperatura ambiente.

• PN63: Esta classificação indica uma pressão de trabalho máxima permitida de 63 bar (911 psi) à temperatura ambiente.

• PN100: Esta classificação indica uma pressão de trabalho máxima permitida de 100 bar (1450 psi) à temperatura ambiente.

Fatores a serem considerados ao selecionar válvulas de bola de alta pressão

1. Requisitos de pressão

A primeira etapa na seleção de uma válvula de esfera de alta pressão é determinar a pressão operacional máxima do seu sistema. Verifique se a válvula selecionada possui uma classificação PN que excede a pressão máxima que seu sistema encontrará. Por exemplo, se o seu sistema operar a uma pressão máxima de 50 bar, uma válvula PN63 ou de maior classificação seria apropriada.

2. Considerações de temperatura

A temperatura desempenha um papel crucial no desempenho de válvulas de bola de alta pressão . A pressão de trabalho máxima permitida diminui à medida que a temperatura aumenta. Sempre consulte os gráficos de impressão de temperatura do fabricante da válvula para garantir que a válvula possa lidar com as condições de temperatura e pressão de operação.

3. Compatibilidade de fluido

Considere o tipo de fluido que fluirá através da válvula. Diferentes materiais oferecem níveis variados de resistência a produtos químicos específicos. Por exemplo, o aço inoxidável é adequado para uma ampla gama de fluidos, incluindo produtos químicos corrosivos, enquanto o aço carbono pode ser mais apropriado para fluidos não corrosivos.

4. Materiais do corpo da válvula e do assento

• Corpo da válvula: os materiais comuns incluem aço carbono, aço inoxidável e aço de liga. O aço inoxidável é frequentemente preferido por sua resistência e durabilidade por corrosão.

• Avento da válvula: o material do assento deve ser compatível com o fluido e as condições de operação. Os materiais comuns do assento incluem PTFE, PEEK e opções de metal para aplicações de alta temperatura.

5. Método de atuação

As válvulas de bola de alta pressão podem ser operadas manualmente ou equipadas com atuadores elétricos, pneumáticos ou hidráulicos. A escolha do método de atuação depende dos requisitos de aplicação, como a necessidade de controle remoto, automação ou operação frequente.

6. Conexões finais

Verifique se as conexões finais da válvula correspondem às do seu sistema de tubulação. As conexões finais comuns incluem extremidades flangeadas, roscadas e soldadas. As conexões flangeadas são as mais comuns para aplicações de alta pressão devido à facilidade de instalação e manutenção.

7. Segurança e conformidade

As válvulas de bola de alta pressão devem cumprir os padrões e regulamentos relevantes do setor. Verifique se a válvula atende aos padrões necessários, como API 6D, ASME B16.34 ou DIN EN 1092-1, dependendo da sua região e aplicação.

Análise detalhada das classificações de PN

PN16

• Pressão máxima: 16 bar (232 psi)

• Aplicações: Adequado para aplicações de baixa a média pressão, como sistemas de abastecimento de água, sistemas de HVAC e processos industriais gerais.

• Considerações materiais: são usados ​​corpos de aço carbono ou aço inoxidável com assentos de PTFE ou NBR.

PN25

• Pressão máxima: 25 bar (363 psi)

• Aplicações: Ideal para aplicações que requerem maior controle de pressão, como sistemas de ar comprimido, sistemas de vapor e processamento químico.

• Considerações materiais: os corpos de aço inoxidável com assentos de PTFE ou espiga são recomendados para melhor durabilidade e resistência à corrosão.

PN40

• Pressão máxima: 40 bar (580 psi)

• Aplicações: Adequado para aplicações de alta pressão, como sistemas hidráulicos, tubulações de petróleo e gás e sistemas de água de alta pressão.

• Considerações materiais: corpos de aço em aço inoxidável ou de liga com opções de metal para aplicações de alta temperatura e alta pressão.

PN63

• Pressão máxima: 63 bar (911 psi)

• Aplicações: usadas em aplicações de alta pressão, como sistemas de vapor de alta pressão, prensas hidráulicas e sistemas de gás industriais.

• Considerações materiais: os corpos de aço de liga com opções de metal são geralmente necessárias para essas aplicações exigentes.

PN100

• Pressão máxima: 100 bar (1450 psi)

• Aplicações: Adequado para aplicações de pressão ultra-alta, como corte de água de alta pressão, sistemas de fluidos supercríticos e equipamentos de teste de alta pressão.

• Considerações materiais: os corpos de aço de liga de alta resistência com opções de metal são essenciais para essas condições extremas.
