Análise estrutural de válvulas de bola de alta pressão: diferenças nos padrões de design entre a classe 1500 e a classe 600

As válvulas de bola de alta pressão são componentes críticos em várias aplicações industriais, particularmente nos setores de petróleo e gás, petroquímico e geração de energia. Essas válvulas são projetadas para controlar o fluxo de fluidos em condições de alta pressão, garantindo confiabilidade e segurança. Duas classes de pressão comuns para válvulas de esferas são classe 1500 e classe 600, cada uma com padrões e requisitos de design distintos.

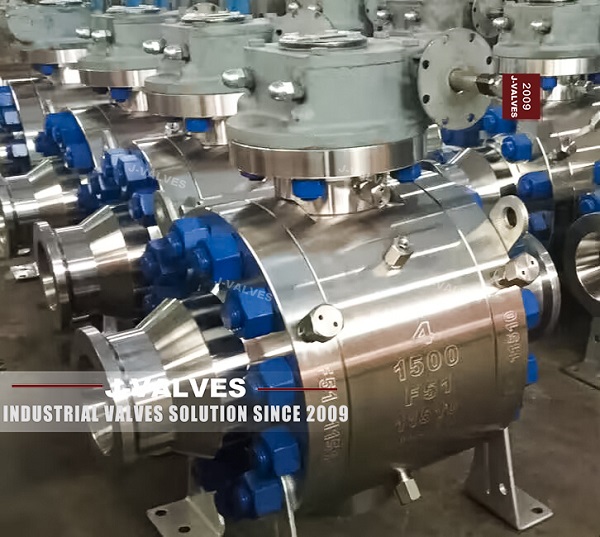

Válvulas de bola da classe 1500: padrões de design e recursos estruturais

1.1 Classificações de pressão e temperatura

• Classificação de pressão: as válvulas de bola da classe 1500 são projetadas para suportar uma pressão de trabalho máxima permitida (MAWP) de 1500 psi. Essa classificação de alta pressão os torna adequados para aplicações exigentes, como pipelines de alta pressão e sistemas de processos críticos.

• Faixa de temperatura: essas válvulas são normalmente projetadas para temperaturas de operação que variam de -20 ° F a 250 ° F (-29 ° C a 121 ° C). Para temperaturas mais altas, são necessários materiais especiais e considerações de projeto.

1.2 Projeto estrutural

• Projeto de bola fixa: as válvulas de bola da classe 1500 geralmente utilizam um design de bola fixa, onde a bola é suportada por um mundial ou uma haste. Esse design fornece estabilidade e reduz o torque necessário para operar a válvula, tornando-o ideal para aplicações de alta pressão.

• ASSENTOS LIVRADOS: Para garantir a vedação confiável, as válvulas de classe 1500 geralmente apresentam assentos com carga ativa. Esses assentos são projetados para manter uma vedação consistente, mesmo sob alta pressão, impedindo o vazamento de fluidos.

• Construção do corpo e do capô: o corpo da válvula e o capô são normalmente construídos a partir de materiais de alta resistência, como aço forjado. Essa construção garante durabilidade e resistência a condições de alta e alta temperatura.

• Recursos adicionais: as válvulas da classe 1500 podem incluir recursos como design seguro para incêndio, haste à prova de blowout e mecanismos de relevo de pressão para aumentar a segurança e a confiabilidade.

Válvulas de esferas da classe 600: padrões de design e recursos estruturais

2.1 Classificações de pressão e temperatura

• Classificação de pressão: as válvulas de bola da classe 600 são projetadas para suportar uma pressão de trabalho máxima permitida (MAWP) de 600 psi. Embora abaixo da classe 1500, essa classificação de pressão ainda é adequada para muitas aplicações industriais que requerem controle de alta pressão.

• Faixa de temperatura: as válvulas de classe 600 são normalmente projetadas para temperaturas operacionais que variam de -20 ° F a 250 ° F (-29 ° C a 121 ° C). Semelhante à classe 1500, temperaturas mais altas podem exigir materiais especiais e considerações de projeto.

2.2 Projeto estrutural

• Projeto de bola flutuante: as válvulas de bola da classe 600 geralmente utilizam um design de bola flutuante, onde a bola não é fixa e se move livremente dentro do corpo da válvula. Esse design fornece simplicidade e custo-efetividade, tornando-o adequado para uma ampla gama de aplicações.

• Válvulas com tratamento de elastômero: Muitas válvulas de bola de classe 600 apresentam assentos de elastômero, que proporcionam excelente desempenho de vedação sob condições operacionais normais. No entanto, esses assentos podem ser menos eficazes sob condições extremas de pressão e temperatura em comparação com os assentos carregados ao vivo usados ​​nas válvulas da classe 1500.

• Construção do corpo e do capô: o corpo da válvula e o capô são tipicamente construídos a partir de aço forjado ou fundido, garantindo durabilidade e resistência a condições de alta pressão. Embora os materiais possam ser semelhantes aos usados ​​nas válvulas da classe 1500, o design geral geralmente é mais simples e mais econômico.

• Recursos adicionais: as válvulas da classe 600 podem incluir recursos como design seguro para incêndio e haste à prova de explosão, mas geralmente são menos complexos em comparação com as válvulas da classe 1500.

Análise Comparativa: Classe 1500 vs. Classe 600 Válvulas de esferas
