Opções de design de castelo para válvulas globo industriais

As válvulas globo são amplamente utilizadas em sistemas de tubulação industrial para controle preciso de fluxo e fechamento confiável em diversas aplicações, incluindo petróleo e gás, processamento químico, geração de energia e tratamento de água. Embora os materiais, sedes e hastes do corpo da válvula sejam essenciais para o desempenho, o design do castelo também desempenha um papel crucial na garantia de segurança, facilidade de manutenção e confiabilidade operacional a longo prazo.

O que é um capô em uma válvula globo?

O castelo é a parte superior de uma válvula globo que cobre a haste da válvula e os componentes internos. Ele atende a várias funções principais:

• Envolvendo e protegendo a haste da válvula e a gaxeta

• Fornecendo um fechamento contendo pressão para o corpo da válvula

• Apoiando o atuador ou volante para operação da válvula

• Permitir acesso para manutenção, reparo ou substituição da haste

A escolha do design do castelo afeta o desempenho da vedação, a conveniência da manutenção e a capacidade de lidar com a pressão.

Tipos comuns de design de capô

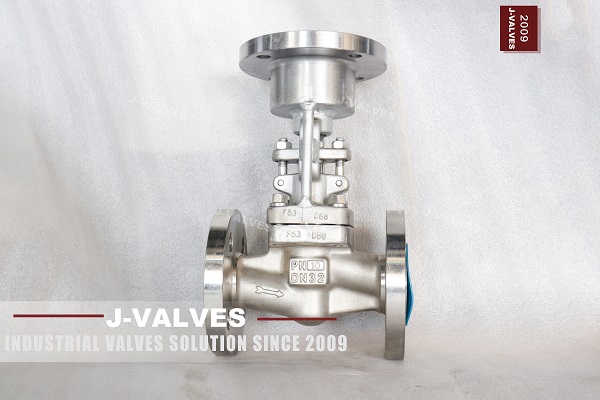

1. Capô Aparafusado

O castelo aparafusado é o projeto mais comumente usado em válvulas globo industriais. Ele é preso ao corpo da válvula com parafusos, criando um conjunto removível.

Vantagens:

• Fácil acesso para manutenção e inspeção

• Compatível com uma ampla gama de pressões e temperaturas

• Permite a substituição da gaxeta ou da sede sem remover a válvula da tubulação

Aplicações:
As tampas aparafusadas são adequadas para serviços industriais em geral, incluindo tubulações de água, vapor e óleo, onde a manutenção de rotina é prevista.

2. Capô Soldado

Em um projeto de castelo soldado, o castelo é permanentemente soldado ao corpo da válvula. Esta configuração é frequentemente usada em aplicações de alta pressão ou alta temperatura.

Vantagens:

• Máxima resistência mecânica e desempenho à prova de vazamentos

• Elimina o risco de afrouxamento do parafuso sob vibração ou ciclagem térmica

• Ideal para linhas de processo críticas e instalações de longo prazo

Aplicações:
As tampas soldadas são normalmente encontradas em fábricas de produtos químicos, sistemas de vapor de alta pressão e instalações offshore ou submarinas.

3. Capô roscado ou parafusado

Os castelos roscados utilizam roscas mecânicas para fixá-los ao corpo da válvula. Este projeto é frequentemente usado em válvulas globo menores ou sistemas de baixa pressão.

Vantagens:

• Compacto e leve

• Econômico para válvulas de pequeno diâmetro

• Fácil instalação sem equipamento de soldagem ou aparafusamento

Aplicações:
As tampas roscadas são comumente aplicadas em linhas de instrumentação, sistemas HVAC e pequenas tubulações de serviços públicos.

4. Tampa com vedação de pressão

A tampa de vedação sob pressão foi projetada para melhorar o desempenho da vedação à medida que a pressão interna aumenta. Quanto maior a pressão interna, mais estanque será a vedação entre o castelo e o corpo da válvula.

Vantagens:

• Excelente desempenho sob condições de alta pressão

• Risco reduzido de vazamento em pressões elevadas

• Comumente usado em serviço de vapor de alta temperatura

Aplicações:
As tampas com vedação de pressão são amplamente utilizadas em usinas de energia, linhas de vapor de alta pressão e tubulações de processos industriais que exigem vedação confiável sob condições extremas.

Fatores a serem considerados na seleção do capô

Ao selecionar um projeto de castelo para uma válvula globo , os engenheiros devem avaliar:

• Pressão operacional: Pressões mais altas podem exigir tampas soldadas ou com vedação sob pressão.

• Faixa de temperatura: Altas temperaturas podem afetar o desempenho da junta e a expansão térmica; são preferidas tampas com vedação sob pressão ou soldadas.

• Requisitos de manutenção: As tampas aparafusadas permitem acesso mais fácil para manutenção de rotina.

• Tipo de fluido: Fluidos corrosivos ou abrasivos podem exigir materiais e métodos de vedação especializados.

• Tamanho da válvula: Válvulas menores geralmente usam castelos roscados, enquanto válvulas maiores usam designs aparafusados ​​ou soldados.

Conclusão

O design do castelo é uma consideração crítica ao especificar válvulas globo industriais . As coberturas aparafusadas oferecem facilidade de manutenção, as coberturas soldadas proporcionam resistência máxima, as coberturas roscadas são compactas e econômicas e as coberturas com vedação de pressão são excelentes em aplicações de alta pressão e alta temperatura. Ao avaliar cuidadosamente as condições operacionais, os requisitos de manutenção e os meios de processo, os engenheiros podem selecionar o projeto de castelo mais adequado para garantir um desempenho confiável e de longo prazo em sistemas de tubulação industrial.
