Seleção de classificação de pressão da válvula globo: padrões ANSI e API

As válvulas globo são amplamente utilizadas em sistemas de tubulação industrial para regular o fluxo, controlar a pressão e fornecer recursos de fechamento precisos. A seleção correta da classificação de pressão é fundamental para garantir a segurança, longevidade e conformidade regulatória do sistema. Engenheiros e especialistas em compras devem considerar os padrões aplicáveis, especialmente as especificações ANSI (American National Standards Institute) e API (American Petroleum Institute), ao selecionar válvulas globo para aplicações industriais.

Compreendendo as classificações de pressão da válvula globo

A classificação de pressão de uma válvula representa a pressão máxima permitida que a válvula pode suportar com segurança em uma temperatura especificada. As válvulas globo , frequentemente utilizadas em sistemas de alta pressão e alta temperatura, devem ser selecionadas de acordo com sua classificação para evitar falhas mecânicas ou vazamentos. As principais considerações incluem:

• Pressão de projeto: Pressão máxima que o corpo da válvula pode suportar.

• Pressão operacional: Pressão real no sistema durante a operação normal.

• Impacto da temperatura: A classificação de pressão geralmente diminui à medida que a temperatura operacional aumenta devido aos limites de resistência do material.

• Tipo de fluido: Fluidos corrosivos, erosivos ou de alta viscosidade podem afetar a seleção e classificação do material.

Classificações de pressão ANSI para válvulas globo

As classes de pressão ANSI definem os limites de pressão-temperatura da válvula, permitindo que os engenheiros combinem as classificações da válvula com as condições do sistema. As classes ANSI comuns incluem 150, 300, 600, 900, 1500 e 2500.

Principais recursos:

• Classe 150: Adequado para aplicações de baixa pressão (até ~285 psi a 100°F), comumente usado em água, HVAC e processos químicos leves.

• Classe 300: Aplicações de média pressão (~740 psi a 100°F), frequentemente usadas em linhas de vapor e gás.

• Classe 600-1500: Sistemas industriais de alta pressão, incluindo fábricas de produtos químicos, refinarias e geração de energia.

• Classe 2500: Aplicações de extrema alta pressão, geralmente em tubulações especiais ou offshore.

Consideração sobre temperatura: Cada classe possui uma curva de redução para temperaturas elevadas, conforme ANSI B16.34. Por exemplo, uma válvula Classe 150 pode suportar apenas 150 psi a 400°F em vez de 285 psi a 100°F.

Padrões API para válvulas globo

Os padrões API, especialmente API 600 e API 602, fornecem diretrizes para projeto de válvulas, materiais, testes e classificações de pressão nas indústrias de petróleo, gás e petroquímica.

Pontos-chave:

• API 600: Abrange válvulas de gaveta, globo e retenção de aço adequadas para aplicações de óleo e gás de alta pressão.

• API 602: Concentra-se em válvulas globo compactas e de pequeno diâmetro com limites de pressão-temperatura definidos.

• Tabelas de pressão-temperatura: A API fornece tabelas de pressões de trabalho permitidas para materiais e faixas de temperatura específicos.

• Requisitos de teste: Inclui testes hidrostáticos e de vazamento na sede para verificar a conformidade com a pressão nominal.

Considerações materiais na classificação de pressão

A seleção do material da válvula impacta significativamente a classificação de pressão. Os materiais comuns do corpo da válvula globo incluem:

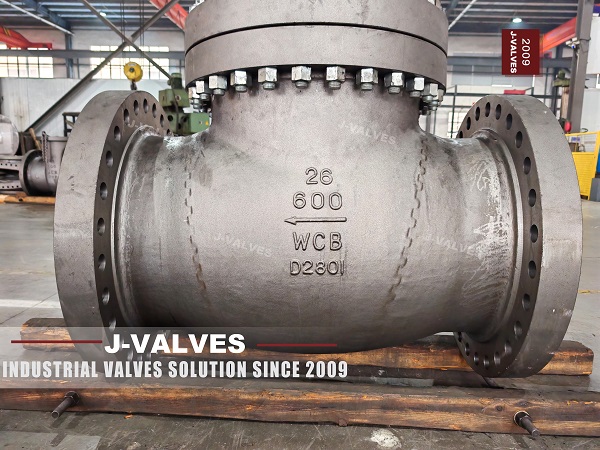

• Aço Carbono (WCB, A105): Amplamente utilizado; adequado para aplicações de pressão moderada a alta.

• Aço Inoxidável (304, 316, CF8M): Oferece resistência à corrosão; a classificação de pressão pode diferir devido à menor resistência a altas temperaturas.

• Aços Liga (Inconel, Monel): Ambientes de alta temperatura e corrosivos; frequentemente exigido para válvulas em conformidade com API em petróleo e gás.

Materiais do assento:

• Sedes metálicas: Necessárias para aplicações de alta temperatura e alta pressão para manter a integridade da vedação.

• Assentos macios (PTFE, RTFE): Adequados para temperaturas e pressões mais baixas; não recomendado para vapor ou fluidos de alta temperatura.

Selecionando a classificação correta de pressão da válvula globo

1. Identifique as condições do sistema: determine a pressão operacional máxima, a temperatura e as características do fluido.

2. Consulte as tabelas ANSI/API: Combine os requisitos do sistema com classes de pressão e limitações de material.

3. Considere as margens de segurança: Selecione uma válvula com uma pressão nominal 10–25% superior à pressão operacional do sistema.

4. Verifique a redução térmica: certifique-se de que a válvula selecionada pode suportar temperaturas elevadas sem comprometer a resistência.

5. Verifique a compatibilidade do material: Certifique-se de que os materiais do corpo, do castelo e da sede possam suportar pressão e exposição a produtos químicos.

Conclusão

A seleção adequada das classificações de pressão da válvula globo é essencial para manter operações industriais seguras e eficientes. Os padrões ANSI e API fornecem diretrizes claras para limites de pressão-temperatura, testes e seleção de materiais, ajudando os engenheiros a projetar sistemas de tubulação confiáveis. Ao compreender esses padrões e avaliar cuidadosamente as condições do sistema, os engenheiros podem selecionar válvulas globo que garantam segurança, desempenho e conformidade de longo prazo em ambientes industriais exigentes.
