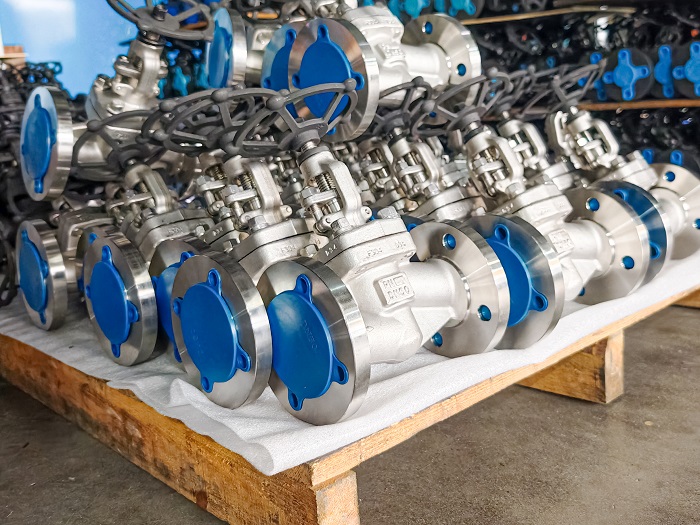

Válvula globo GB Vs ANSI: comparação entre resistência à pressão e durabilidade

As válvulas globo são amplamente utilizadas em tubulações nas indústrias de petróleo e gás, química, geração de energia, HVAC e tratamento de água devido ao seu desempenho confiável de fechamento e capacidade de regulação de fluxo.

Ao escolher entre uma válvula globo GB e uma válvula globo ANSI, muitos compradores e engenheiros fazem a mesma pergunta: qual delas tem melhor desempenho em termos de resistência à pressão e durabilidade?

A resposta não é tão simples quanto escolher um “padrão melhor”. Em projetos reais, o desempenho da válvula depende da classe de pressão, da seleção do material, do projeto de vedação, da espessura da parede e das condições reais de serviço. Este artigo compara as válvulas globo GB e ANSI do ponto de vista da resistência à pressão e durabilidade a longo prazo, ajudando você a fazer uma seleção mais confiante.

I. O que é uma válvula globo GB e o que é uma válvula globo ANSI?

Uma válvula globo GB segue os padrões nacionais chineses, comumente usados ​​em projetos de engenharia nacionais e sistemas de tubulações locais.
Uma válvula globo ANSI é projetada de acordo com sistemas padrão americanos, como ASME, API ou ANSI, e é amplamente utilizada em projetos internacionais, sistemas de petróleo e gás, plantas petroquímicas e instalações de energia.

A diferença não está apenas nas convenções de nomenclatura. Também envolve:

• diferentes sistemas de classificação de pressão

• diferentes padrões de flange

• diferentes espessuras de parede e margens de segurança

• diferentes requisitos de teste e inspeção

• diferentes aplicações de engenharia

É por isso que duas válvulas globo com aparência semelhante podem se comportar de maneira muito diferente sob pressão e ao longo do tempo.

II. Comparação de resistência à pressão: qual tem melhor desempenho?

1. Diferentes sistemas de classificação de pressão

As válvulas globo GB geralmente usam classificações PN como PN16, PN25 ou PN40.
As válvulas globo ANSI geralmente usam classificações de classe como Classe 150, 300, 600, 900, 1500 e 2500.

Essas classificações não são diretamente intercambiáveis ​​porque são baseadas em diferentes lógicas de projeto e relações pressão-temperatura.

2. As válvulas ANSI são frequentemente preferidas em serviços de alta pressão e alta temperatura

Em linhas de vapor, oleodutos e gasodutos e sistemas de refino, as válvulas globo ANSI costumam ser a escolha preferida. Sua estrutura padrão é adequada para condições exigentes, especialmente em aplicações de Classe 600 e superiores, onde a resistência estrutural e a estabilidade de pressão são críticas.

3. As válvulas GB não têm automaticamente capacidade de pressão mais baixa

Uma bem projetada válvula globo GB também pode lidar com serviços de alta pressão quando o material, a espessura da parede e a classificação de pressão-temperatura são adequados à aplicação.

Em outras palavras, a resistência à pressão é determinada por mais do que apenas 'GB ou ANSI'. Depende de:

• material do corpo

• desenho de capô

• estrutura do par de vedação

• espessura da parede

• classificação de pressão-temperatura

• características da mídia

4. Conclusão: ANSI é frequentemente preferido para serviços severos, enquanto GB oferece forte eficiência de custos para projetos padrão

Para projetos de exportação, sistemas de vapor de alta pressão e condições operacionais adversas, as válvulas ANSI costumam ser a escolha mais segura.
Para sistemas industriais domésticos com padrões unificados e condições controladas, as válvulas GB geralmente oferecem uma solução mais econômica.

III. Comparação de durabilidade: qual dura mais?

A durabilidade não se trata apenas de saber se uma válvula funciona hoje. Trata-se de saber se ele consegue manter um desempenho estável sob operação repetida, estresse térmico, erosão e desgaste de vedação ao longo do tempo.

1. As válvulas ANSI são frequentemente projetadas para ambientes mais severos

Muitas válvulas globo ANSI são construídas tendo em mente a estabilidade a longo prazo, especialmente em sistemas de alta temperatura, vibração ou alta pressão. Isso muitas vezes lhes dá uma vantagem em aplicações de serviços graves.

2. As válvulas GB funcionam bem em condições operacionais padrão

Para serviços de água, vapor, óleo e produtos químicos em geral, as válvulas globo GB de alta qualidade podem proporcionar excelente vida útil. Com instalação adequada e frequência operacional razoável, eles podem ser altamente duráveis ​​e confiáveis.

3. O que realmente afeta a durabilidade?

Os seguintes fatores geralmente são mais importantes do que o próprio padrão:

• disco da válvula e material da sede

• revestimento duro e resistência ao desgaste

• frequência de operação

• abrasividade ou corrosividade da mídia

• direção de instalação e direção de fluxo

• qualidade da manutenção e intervalos de inspeção

4. Conclusão: a durabilidade vem da combinação certa de padrão, material e condição de serviço

Uma válvula globo verdadeiramente durável não é definida apenas por padrão. É o resultado da seleção correta, da configuração adequada do material e de uma compreensão realista do ambiente operacional.

4. As diferenças de design também afetam o desempenho

Uma válvula globo controla o fluxo movendo o disco ao longo da linha central da sede, o que a torna adequada para serviços de fechamento e estrangulamento. No entanto, os produtos GB e ANSI podem diferir em:

• espessura da parede corporal

• estilo de conexão do capô

• estrutura de embalagem

• combinação de material de vedação

• procedimentos de teste

Essas diferenças afetam a estabilidade da pressão, a vida útil da vedação e a conveniência da manutenção.

V. Como escolher a válvula certa para sua aplicação

1. Escolha primeiro as válvulas globo ANSI quando:

• o sistema envolve vapor de alta pressão

• o projeto é de transmissão de petróleo e gás

• a planta é uma refinaria ou instalação petroquímica

• o projeto segue especificações API/ASME

• é necessário um desempenho de serviço severo

2. Escolha primeiro as válvulas globo GB quando:

• o projeto é doméstico e baseado em padrões

• o sistema é HVAC, abastecimento de água ou tratamento de água

• eficiência orçamentária é importante

• simplicidade de fornecimento e manutenção são importantes

• o projeto usa uma estrutura padrão chinesa unificada

VI. Não escolha apenas pelo nome padrão

Muitas falhas de válvulas acontecem porque o padrão foi escolhido sem considerar as condições reais de serviço. Antes de selecionar uma válvula globo, confirme:

• pressão nominal e pressão de trabalho

• temperatura média

• se o fluido contém sólidos ou componentes corrosivos

• frequência de operação

• tipo de conexão

• requisito de vedação

• vida útil esperada

• especificação do projeto

Quando esses parâmetros são claros, as válvulas globo GB e ANSI podem funcionar bem.
Quando são ignoradas, mesmo uma válvula de alta qualidade pode falhar precocemente.

VII. Conclusão: As válvulas globo GB e ANSI têm pontos fortes

As válvulas globo GB costumam ser mais adequadas para projetos industriais domésticos porque são econômicas e fáceis de adquirir.
As válvulas globo ANSI são frequentemente preferidas para projetos internacionais de alta pressão e alta temperatura porque são amplamente aceitas em ambientes de serviço severos.

A melhor escolha não é “qual padrão é melhor”, mas sim:

qual padrão corresponde ao seu nível de pressão, necessidades de material, estratégia de manutenção e condições reais de operação.

Escolha a válvula globo certa e seu sistema de tubulação será mais seguro, mais estável e mais econômico no longo prazo.

Perguntas frequentes

1. As válvulas globo GB e ANSI podem ser trocadas diretamente?

Nem sempre. Eles podem diferir em padrões de flange, classificações de pressão e critérios de projeto. A compatibilidade deve ser verificada primeiro.

2. Uma válvula globo ANSI é sempre mais durável do que uma válvula globo GB?

Não. A durabilidade depende do material, do projeto da vedação, das condições de serviço e da manutenção, e não apenas do padrão.

3. A ANSI é sempre exigida para sistemas de alta pressão?

Não necessariamente, mas as válvulas ANSI são frequentemente preferidas em aplicações internacionais de alta pressão, alta temperatura.
