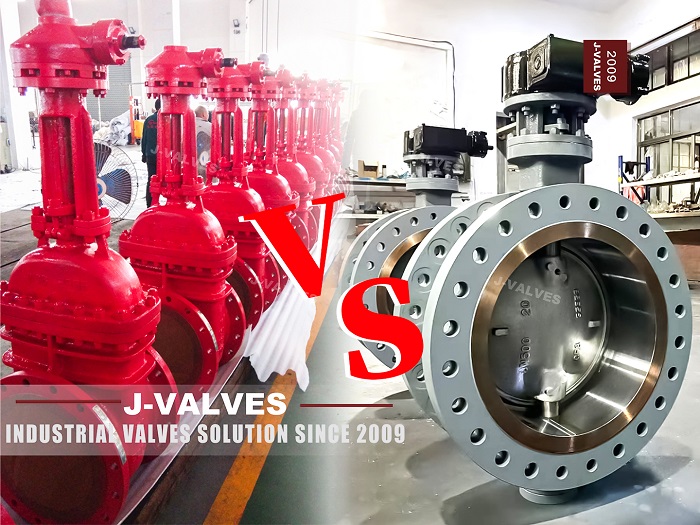

Uma ótima comparação entre as válvulas de portão e as válvulas borboleta: a melhor escolha de válvulas sob diferentes condições de trabalho!

Características estruturais

A estrutura é complexa, consistindo em vários componentes, como placas de porta, hastes de válvula e peças de vedação, e o processo de fabricação requer altos padrões.

A estrutura é simples e compacta, composta por peças básicas, como corpos de válvula, placas de borboleta e hastes de válvula, e o processo de fabricação é relativamente simples.

Custo de produção

É relativamente alto devido à estrutura complexa e aos altos requisitos do processo de fabricação.

É relativamente baixo. Com uma estrutura simples, ele tem uma vantagem de custo óbvia.

Resistência a fluidos

Quando totalmente aberto, a placa da porta é paralela à direção do fluxo do fluido, resultando em baixa resistência e pequena perda de pressão, o que é benéfico para cenários com altos requisitos de fluxo, como transporte de longa distância.

Quando no estado aberto, a placa borboleta fica no meio do oleoduto. Comparado com a válvula da porta, possui resistência relativamente maior e uma certa quantidade de perda de pressão, e não é muito favorável para cenários de transporte de longa distância que são sensíveis à perda de pressão.

Operações de abertura e fechamento

Para grandes diâmetros, é relativamente que economiza trabalho para abrir e fechar com os dispositivos de transmissão apropriados. No entanto, devido ao curso longo da placa do portão, o tempo de abertura e fechamento é relativamente longo e não é muito adequado para condições de trabalho que requerem abertura e fechamento frequentes e rápidos.

A placa borboleta gira em torno da haste da válvula, permitindo a abertura rápida e o fechamento. Ele pode responder rapidamente às instruções de controle e é adequado para ocasiões que requerem comutação frequente do estado da válvula.

Desempenho de vedação

Através de usinagem precisa e cooperação com bons materiais de vedação, possui um bom desempenho de vedação e pode ser usado em sistemas de pipeline que transportam mídia tóxica, inflamável, explosiva e outras com altos requisitos de vedação.

Baseando-se na estrutura de vedação entre a placa borboleta e o corpo da válvula, sob condições de trabalho severas, como uso de longo prazo ou alta pressão e alta temperatura, a confiabilidade de vedação é um pouco mais fraca e sua aplicação é limitada em ambientes com requisitos de vedação extremamente altos.

Características da regulação do fluxo

É usado principalmente para um controle completo ou completo de fechamento, e a regulação do fluxo é relativamente menos flexível.

Ele pode atingir a regulação contínua dentro de um determinado intervalo alterando o ângulo de rotação da placa borboleta e é prático para cenários em que o requisito de precisão do fluxo não é extremamente alto e é necessário ajuste de fluxo flexível.

Resistência ao desgaste

É relativamente bom em condições de uso normal. No entanto, em caso de falhas, a dificuldade e o custo de manutenção são relativamente altos.

As superfícies de vedação entre a placa borboleta e o corpo da válvula são propensas a atrito durante a abertura e fechamento frequentes, portanto a resistência ao desgaste é limitada e o problema de desgaste é mais proeminente ao transportar meios que contêm impurezas de partículas sólidas.

Requisitos de espaço de instalação

Uma altura de espaço relativamente grande é necessária durante a instalação e pode ser inconveniente instalar em layouts de tubulação com espaço limitado.

Possui um pequeno volume e peso leve e tem mais vantagens em ambientes de instalação com espaço limitado.

Faixa de mídia aplicável

Ele pode se adaptar a uma variedade de mídias, incluindo meios comuns, bem como mídia especial com corrosividade, alta temperatura e alta pressão (selecionando corpos de válvula apropriados e materiais de vedação).

Ele também pode se adaptar a uma variedade de meios comuns, mas sob condições de trabalho extremas de alguma mídia especial, existem relativamente mais limitações em aspectos como a vedação.
