Análise de casos de aplicação de válvulas de borboleta e válvulas de portão na indústria química

Válvulas de borboleta na indústria química

Design e desempenho

• Estrutura compacta: as válvulas de borboleta são conhecidas por seu design compacto, o que as torna adequadas para aplicações com espaço limitado. Eles consistem em um disco circular que gira em torno de um eixo central para controlar o fluxo do fluido.

• Baixa resistência ao fluxo: Quando totalmente aberto, as válvulas de borboleta oferecem resistência mínima ao fluxo, permitindo uma passagem de fluido eficiente. Esse recurso é particularmente benéfico em sistemas que requerem altas taxas de fluxo.

• Operação rápida: as válvulas de borboleta podem ser abertas ou fechadas rapidamente, tornando -as ideais para aplicações que requerem resposta rápida e operação frequente.

• Opções de material: eles geralmente são feitos de materiais como aço inoxidável, aço carbono ou aço de liga, com vedações feitas de PTFE ou outros materiais de alta temperatura para garantir a durabilidade e a resistência à corrosão.

Casos de aplicação

Caso 1: aplicação de alta temperatura

Em uma unidade de rachaduras catalíticas em uma planta química, as válvulas de borboleta são usadas no sistema de recuperação de energia para gás de combustão. Essas válvulas devem suportar temperaturas extremas, com as temperaturas operacionais atingindo até 680 ° C e temperaturas máximas de até 800 ° C. Para atender a esses requisitos, as válvulas de borboletas são construídas a partir de materiais de alta temperatura, como 304H e Inconel X-750. O projeto também considera a expansão térmica e os efeitos térmicos alternados para garantir a confiabilidade a longo prazo.

Caso 2: aplicação de alta pressão

Na indústria química de carvão, as válvulas de borboletas são empregadas para aplicações de alta pressão. Por exemplo, uma com gorjeta com gorjeta com tendência tripla válvula de borboleta é escolhida por sua alta eficácia e capacidade de lidar com condições de grande diâmetro, alta temperatura e alta pressão. A válvula possui uma estrutura integrada do corpo da válvula e do assento, com uma camada de superfície de vedação feita de materiais de liga resistentes ao desgaste e resistentes à corrosão. Esse design garante excelente desempenho de vedação, mesmo sob alta pressão.

Caso 3: aplicação de alta velocidade

Nos sistemas de tratamento de água, as válvulas borboleta são usadas para regular o fluxo de água durante diferentes estágios de tratamento. Equipados com atuadores pneumáticos, essas válvulas permitem controle de fluxo rápido e preciso, garantindo a qualidade consistente do produto. A baixa resistência ao fluxo e a operação rápida das válvulas borboleta as tornam adequadas para sistemas de fluidos de alta velocidade.

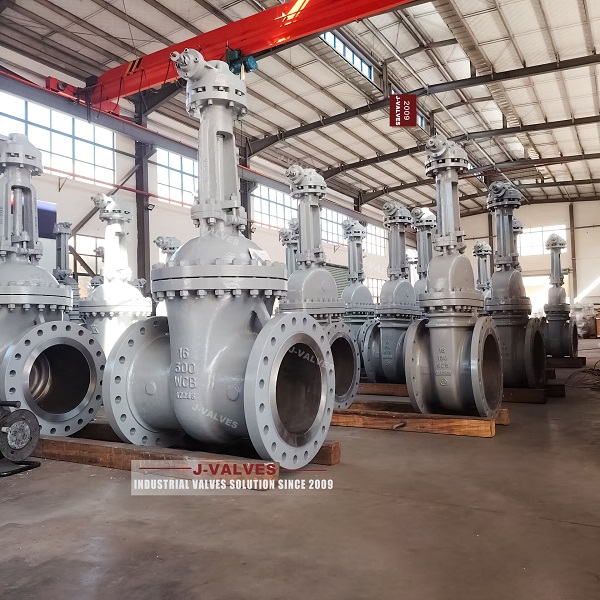

Válvulas de portão na indústria química

Design e desempenho

• Seamento confiável: as válvulas de porta são projetadas para fornecer excelente desempenho de vedação, com um portão que se move verticalmente para controlar o fluxo do fluido. A grande área de contato entre o portão e o assento garante vazamento mínimo.

• Manuseio de alta pressão: As válvulas de portão são capazes de suportar altas pressões, tornando -as adequadas para aplicações industriais exigentes.

• Opções do material: as válvulas de porta são normalmente feitas de materiais de alta resistência, como aço carbono, aço inoxidável ou aço de liga para garantir durabilidade e resistência à corrosão.

Casos de aplicação

Caso 1: Refinaria petroquímica

Em uma refinaria petroquímica em larga escala, as válvulas de portão são usadas em várias unidades de processamento, incluindo destilação de petróleo bruto, rachaduras catalíticas e hidroprocessamento. Essas válvulas são feitas de materiais especiais de liga resistente à corrosão para suportar a natureza corrosiva dos produtos petrolíferos. Equipados com atuadores elétricos de alta precisão, as válvulas do portão permitem controle remoto e monitoramento em tempo real, garantindo operação estável e reduzindo a intervenção manual.

Caso 2: Tratamento de água municipal

Em uma estação de tratamento de água municipal, as válvulas de porta são usadas para controlar o fluxo de águas residuais através de diferentes unidades de tratamento, como tanques de sedimentação, filtros e bacias de reação. O excelente desempenho de vedação e resistência ao desgaste das válvulas de porta garantem a operação confiável do sistema de tratamento de águas residuais, impedindo vazamentos e garantindo a conformidade ambiental.

Análise comparativa

Principais diferenças
