Queda de pressão zero nas linhas principais: princípios de projeto e aplicações de válvulas gaveta em serviço totalmente aberto/fechado

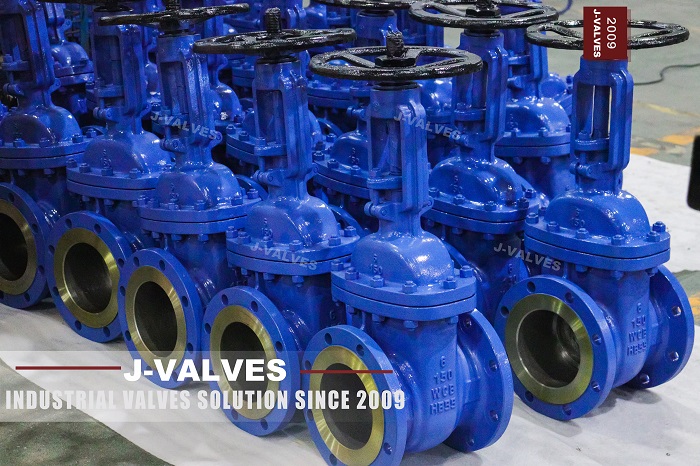

Em sistemas de tubulações industriais, a linha principal desempenha um papel crítico no transporte de fluidos, na transmissão de pressão e na estabilidade geral do sistema. Para essas aplicações exigentes, uma válvula não deve apenas fornecer um fechamento confiável, mas também minimizar ao máximo a resistência ao fluxo. É por isso que as válvulas gaveta são comumente selecionadas para serviço na linha principal, especialmente em condições de operação totalmente abertas ou totalmente fechadas.

Quando os engenheiros avaliam as opções de válvulas, uma pergunta surge repetidamente: por que as válvulas gaveta são preferidas nas linhas principais em vez das válvulas de estrangulamento? A resposta está na estrutura única e nas características de fluxo das válvulas gaveta. Na posição totalmente aberta, o caminho do fluxo é quase reto, o que significa que a perda de pressão é extremamente baixa. Isso torna as válvulas gaveta ideais para sistemas onde a eficiência energética e o desempenho do fornecimento de fluidos são importantes.

I. O que significa “queda de pressão zero” em uma linha principal?

'Queda de pressão zero' não significa que não existe absolutamente nenhuma perda de pressão. Em termos práticos de engenharia, isso significa que a válvula apresenta resistência mínima quando totalmente aberta e a queda de pressão é baixa o suficiente para ser considerada insignificante no projeto do sistema.

Numa linha principal, isto é especialmente importante porque a linha serve frequentemente como rota de transporte principal. A perda excessiva de pressão pode levar a:

• Maior consumo de energia

• Aumento da carga da bomba

• Menor eficiência de transporte

• Estabilidade operacional reduzida

As válvulas gaveta funcionam bem aqui porque, uma vez levantada a gaveta, a passagem interna fica próxima a um furo reto, permitindo que o fluido passe com turbulência ou estrangulamento muito limitado.

II. Por que as válvulas gaveta são ideais para serviços totalmente abertos/totalmente fechados?

As válvulas gaveta são projetadas principalmente para isolamento, não para regulação. Seu princípio de funcionamento atende naturalmente a duas condições:

Totalmente aberto

A comporta sobe completamente para fora do caminho do fluxo, criando um canal quase direto com resistência mínima.

Totalmente fechado

O portão desce para fornecer um fechamento hermético, tornando-o adequado para isolamento de linha, manutenção e desligamento de emergência.

É por isso que as válvulas gaveta são frequentemente chamadas de válvulas de isolamento, em vez de válvulas de controle. Se forem deixados em posição parcialmente aberta por longos períodos, poderão sofrer erosão, vibração e desgaste da superfície de vedação. Por esse motivo, eles não são recomendados para serviços de limitação frequente.

III. Razões estruturais por trás da baixa perda de pressão

O desempenho de baixa queda de pressão de uma válvula gaveta vem da maneira como sua estrutura suporta o fluxo.

1. Caminho de fluxo direto

No estado totalmente aberto, o caminho do fluido é relativamente direto, reduzindo a mudança direcional e a resistência local.

2. Projeto de cunha ou portão paralelo

Uma vez levantada, a comporta não cria uma passagem de estrangulamento como uma válvula globo ou uma válvula esférica parcialmente aberta.

3. Grande área de fluxo na posição aberta

Quando a comporta está totalmente levantada, a área de fluxo fica muito próxima do diâmetro interno do tubo, o que melhora a eficiência do fluxo.

4. As superfícies de vedação não fazem parte do controle de fluxo

A função de vedação está ativa principalmente na posição fechada, de modo que a válvula não perturba continuamente o fluxo quando aberta.

4. Aplicações Típicas em Sistemas de Linha Principal

As válvulas gaveta são amplamente utilizadas em uma variedade de aplicações de linha principal, incluindo:

1. Oleodutos e gasodutos

Eles suportam transporte de longa distância com baixa resistência e isolamento de linha confiável.

2. Tubulação de processo químico

Eles são usados ​​para linhas de alimentação, comutação de sistema e isolamento de manutenção.

3. Sistemas de energia e térmicos

Elas servem como válvulas de corte primárias em linhas de vapor, água quente e meios térmicos.

4. Transmissão municipal de água

Eles são adequados para redes de grande diâmetro e longa distância que exigem operação estável.

5. Metalurgia e utilidades industriais

Eles funcionam bem em ambientes de alta temperatura, alto fluxo e carregados de partículas.

V. O que deve ser considerado ao selecionar uma válvula gaveta?

Embora as válvulas gaveta sejam excelentes para queda de pressão zero e serviço totalmente aberto/fechado, a seleção adequada ainda é importante.

1. Confirme se a válvula é para isolamento, não para estrangulamento

Se o sistema exigir controle de fluxo frequente, uma válvula gaveta não é a melhor escolha.

2. Avalie o meio

Fluidos corrosivos, sólidos, alta temperatura e alta pressão afetam o material do corpo e o design da vedação.

3. Combine o tamanho e a classe de pressão

As válvulas da linha principal geralmente têm diâmetro grande e alta pressão, portanto a estrutura deve se adequar às condições reais de operação.

4. Considere a frequência operacional

A ciclagem frequente pode reduzir a vida útil da comporta, da sede e das superfícies de vedação.

5. Verifique o espaço de instalação

As válvulas gaveta precisam de espaço vertical suficiente para um deslocamento completo ao abrir.

VI. Vantagens e Limitações

Vantagens

• Resistência de fluxo muito baixa quando totalmente aberto

• Excelente para isolamento da linha principal

• Forte capacidade de desligamento

• Adequado para tubulações de grande diâmetro

• Design maduro e amplamente comprovado

Limitações

• Não é adequado para estrangulamento

• Curso longo de abertura e fechamento

• Tamanho geral maior

• Risco de desgaste quando parcialmente aberto

A melhor prática operacional é simples: use uma válvula gaveta somente na posição totalmente aberta ou totalmente fechada, não para controle de posição intermediária.

VII. Por que este design funciona bem em projetos de engenharia

Do ponto de vista do projeto, uma válvula da linha principal deve ser confiável, eficiente e de baixa manutenção. As válvulas gaveta proporcionam exatamente esse equilíbrio:

• Menor custo operacional

• Perda de pressão do sistema reduzida

• Menos carga no equipamento

• Estratégia de manutenção simples

• Padronização fácil entre projetos

Para sistemas industriais que exigem estabilidade a longo prazo, as válvulas gaveta fornecem um equilíbrio eficaz entre eficiência, confiabilidade e controle de custos.

VIII. Conclusão

A queda zero de pressão em uma linha principal não é apenas uma teoria. É o resultado da combinação da estrutura da válvula, do projeto do caminho do fluxo e das condições operacionais. As válvulas gaveta são uma solução clássica porque combinam baixa resistência na posição aberta com forte isolamento na posição fechada.

Se o seu projeto exigir alta capacidade de vazão, baixa perda de pressão e fechamento confiável, uma válvula gaveta costuma ser uma das opções mais práticas.

Perguntas frequentes

Q1: Uma válvula gaveta pode ser usada para controle de fluxo?

Não é recomendado. As válvulas gaveta são projetadas para serviço totalmente aberto/fechado, e a abertura parcial pode causar erosão e danos à vedação.

Q2: Por que as válvulas gaveta têm baixa queda de pressão?

Porque o caminho do fluxo é quase reto quando a válvula está totalmente aberta, criando resistência mínima.

Q3: Por que as válvulas gaveta são comuns nas linhas principais?

Porque as linhas principais normalmente exigem baixa perda de pressão, isolamento confiável e adequação para tamanhos de tubos maiores.
