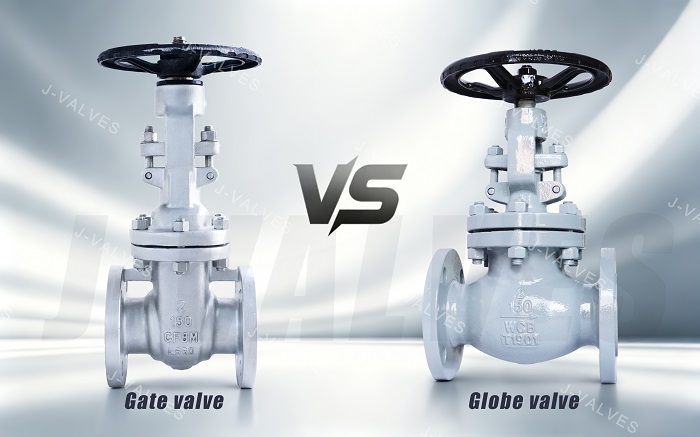

Válvula gaveta versus válvula globo: baixa queda de pressão para diâmetros grandes versus controle preciso para diâmetros pequenos

Em sistemas de tubulação industrial, válvulas gaveta e válvulas globo são dois dos tipos de válvulas mais comuns. No entanto, eles não são intercambiáveis. Muitos atrasos em projetos e erros de aquisição acontecem porque a válvula errada é escolhida para o serviço errado. Em termos simples, as válvulas gaveta são melhores para baixa queda de pressão, grandes diâmetros e serviços liga-desliga, enquanto as válvulas globo são melhores para controle preciso de fluxo e linhas menores.

Se você trabalha com petróleo e gás, tratamento de água, HVAC, geração de energia ou tubulação industrial em geral, este guia o ajudará a escolher a válvula certa com mais rapidez e confiança.

I. Qual é a principal diferença entre válvulas gaveta e válvulas globo?

Válvula gaveta : construída para serviço totalmente aberto ou totalmente fechado

Uma válvula gaveta usa uma comporta que se move para cima e para baixo ao longo do caminho do fluxo. Quando totalmente aberto, o canal de fluxo fica quase reto, o que significa resistência muito baixa e queda de pressão mínima. Isso torna as válvulas gaveta ideais para serviços de isolamento.

Válvula globo : construída para regulação de fluxo

Uma válvula globo direciona o fluxo através de um caminho mais curvo dentro do corpo. Isso cria mais resistência, mas também proporciona à válvula um desempenho de controle e aceleração muito melhor. É por isso que as válvulas globo são frequentemente usadas onde o fluxo precisa ser ajustado, em vez de simplesmente ser ligado ou desligado.

II. Por que seu design interno leva a diferentes aplicações

Projeto de válvula gaveta

Como o caminho do fluxo é reto quando a válvula está aberta, as válvulas gaveta são uma forte escolha para sistemas onde a eficiência energética e a baixa perda de pressão são importantes.

Projeto de válvula globo

Como o fluxo muda de direção dentro da válvula, as válvulas globo são menos eficientes em termos de queda de pressão, mas muito mais adequadas para o controle preciso do fluxo do processo.

III. Comparação de Desempenho: Baixa Resistência vs Regulação Precisa

Queda de pressão

As válvulas gaveta oferecem queda de pressão muito baixa na posição totalmente aberta, especialmente em tubulações de grande diâmetro.
As válvulas globo criam mais queda de pressão, mas essa compensação é aceitável quando é necessário um controle preciso.

Controle de fluxo

As válvulas gaveta não devem ser usadas para estrangulamento de longo prazo. A abertura parcial pode causar desgaste da sede, vibração e erosão.
As válvulas globo são projetadas para regulação e funcionam melhor em condições parcialmente abertas.

Durabilidade

As válvulas gaveta geralmente duram mais em serviço de isolamento porque estão totalmente abertas ou totalmente fechadas.
As válvulas globo lidam melhor com ajustes frequentes, mas podem sofrer maior desgaste se expostas a grandes diferenciais de pressão por longos períodos.

4. Qual válvula você deve escolher?

Escolha uma válvula gaveta para:

• Linhas principais de grande diâmetro

• Sistemas de baixa queda de pressão

• Serviço de isolamento on-off

• Dutos de transmissão de longa distância

• Aplicações onde a perda de energia deve ser minimizada

Escolha uma válvula globo para:

• Ramais de pequeno diâmetro

• Regulação precisa do fluxo

• Abertura e fechamento frequentes

• Sistemas HVAC

• Linhas de processo que exigem controle de estrangulamento

V. Erros comuns na seleção de válvulas

1. Usando uma válvula gaveta para estrangulamento

Este é um dos erros mais comuns. As válvulas gaveta não são projetadas para controle de fluxo contínuo.

2. Instalando uma válvula globo em uma grande linha principal

Isto pode aumentar a perda de pressão e o custo operacional, especialmente em sistemas de alto fluxo.

3. Escolha com base apenas no preço

Uma válvula de baixo custo pode gerar custos mais elevados de manutenção e energia se não for adequada à aplicação.

4. Ignorando as condições da mídia

Temperatura, pressão, corrosão e conteúdo de sólidos afetam o desempenho e a vida útil da válvula.

VI. Conselhos práticos de compra

Se o seu sistema requer baixa resistência, grande diâmetro e isolamento confiável, uma válvula gaveta geralmente é a melhor escolha.
Se o seu sistema exigir ajuste de fluxo preciso, diâmetro menor e controle repetido, uma válvula globo normalmente é a opção mais inteligente.

Antes da compra, confirme:

• Tamanho nominal

• Classe de pressão

• Tipo médio

• Faixa de temperatura

• Se a limitação é necessária

• Espaço de instalação e método de operação

Esses detalhes ajudam a evitar retrabalhos dispendiosos e problemas de desempenho após a instalação.

VII. Conclusão: A válvula certa economiza mais do que a mais barata

Uma válvula gaveta é melhor quando você precisa de baixa queda de pressão, serviço de grande diâmetro e operação liga-desliga simples.
Uma válvula globo é melhor quando você precisa de regulação precisa, melhor desempenho de estrangulamento e controle de linha pequena.

A maneira mais fácil de lembrar é:

Escolha válvulas gaveta para eficiência de fluxo. Escolha válvulas globo para controle de fluxo.

A escolha da válvula certa na fase de projeto melhora a estabilidade do sistema, reduz a manutenção e diminui o custo do ciclo de vida.

Perguntas frequentes

1. Uma válvula gaveta pode substituir uma válvula globo?

Geralmente não. As válvulas gaveta são melhores para isolamento, não para estrangulamento a longo prazo.

2. Uma válvula globo pode ser usada em tubulações de grande diâmetro?

Sim, mas geralmente é menos eficiente devido à maior queda de pressão.

3. Qual válvula é melhor para estrangulamento?

Uma válvula globo geralmente é melhor para serviços de estrangulamento.

4. Qual válvula é mais eficiente em termos energéticos?

Uma válvula gaveta normalmente é mais eficiente em termos de energia quando totalmente aberta.
