Análise das vantagens e desvantagens dos modos de operação da válvula de porta: comparação entre operações manuais, elétricas e pneumáticas

Como o equipamento de controle principal nos sistemas de tubulações industriais, o modo de operação das válvulas de porta afeta diretamente a eficiência e a segurança da produção. Este artigo compara de maneira abrangente as vantagens e desvantagens dos três modos de operação, a saber, manual, elétrico e pneumático, das dimensões dos princípios estruturais, indicadores de desempenho, cenários de aplicação e tendências futuras, de modo a fornecer referências de seleção para usuários industriais.

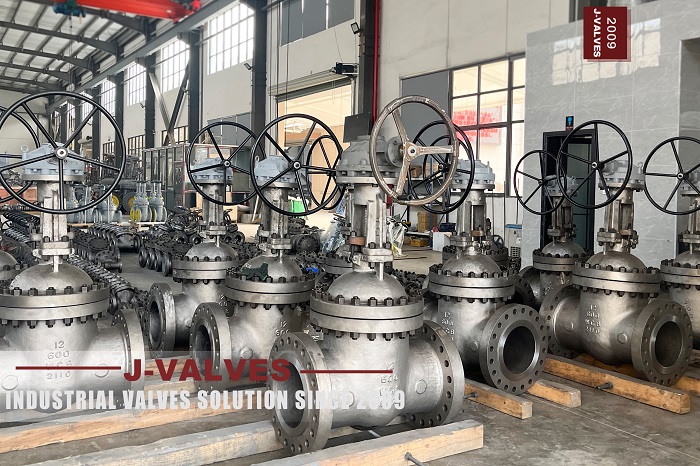

I. Válvula de portão manual: uma opção tradicional simples e confiável

Estrutura e princípio
A válvula manual da porta consiste em um corpo da válvula, uma placa de porta, uma haste da válvula e uma roda de mão. Ao girar manualmente a roda da mão para acionar a haste da válvula para se mover para cima e para baixo, a placa de portão em forma de cunha é acionada para abrir e fechar. Seu design de superfície de vedação está principalmente em uma estrutura paralela em forma de cunha, que é adequada para condições de trabalho totalmente abertas/totalmente fechadas.

Vantagens principais

1. Não há necessidade de energia externa: depende da operação humana e é adequada para cenas remotas sem eletricidade ou fonte de ar.

2. Baixo custo de manutenção: com uma estrutura simples e uma taxa de falha de apenas 3,0e-7/h, a manutenção requer apenas a substituição de vedações ou peças lubrificantes.

3. Forte resistência à corrosão: feita de aço carbono ou materiais de forjamento de baixa temperatura, ela cumpre padrões como GB/T 12224.

Limitações

1. Baixa eficiência de operação: São necessários cerca de 30 a 60 segundos para abrir e fechar, e para válvulas de grande diâmetro, várias pessoas são obrigadas a cooperar.

2. Cenários de aplicação limitados: É adequado apenas para operações de baixa pressão e baixa frequência (como tratamento de esgoto, pequenos sistemas de abastecimento de água).

Ii. Válvula de porta elétrica: a opção preferida para controle automático

Recursos técnicos
A placa do portão é acionada por um motor elétrico, integrando sensores e um sistema PLC, suportando controle remoto e regulação de fluxo. O tempo de resposta típico é de 1 a 2 segundos, e a função de autodiagnóstico para falhas pode reduzir o risco de desligamento.

São vantagens igníveis

1. Controle preciso: a precisão da regulação do fluxo atinge ± 2%, suportando integração perfeita com o sistema DCS.

2. Resposta rápida: O tempo para abrir totalmente ou fechar totalmente é mais de 10 vezes mais rápido que o do manual, que é adequado para desligamento de emergência dos oleodutos.

3. Forte expansão: com o protocolo Modbus embutido, é compatível com a Internet industrial das coisas.

CHILL DE APLICAÇÃO ENGES

1. Alto consumo de energia: A potência média é de 300 a 500W, confiando em uma fonte de alimentação estável.

2. Manutenção complexa: A taxa de falha do motor e da caixa de engrenagens é de 1,01e-07/h, exigindo pessoal de manutenção profissional para inspeção e reparo.

Iii. Válvula de porta pneumática: uma solução eficiente para ambientes de alto risco

Princípio de trabalho
que usa o ar comprimido para acionar o pistão e empurrar a placa do portão para abrir e fechar rapidamente. A área de contato de vedação da válvula do portão da faca é pequena e o tempo de fechamento pode ser reduzido para 0,1 segundo.

1. Segurança pendente: com um design sem faíscas elétricas, ele passou pela certificação ATEX e é adequado para ambientes inflamáveis ​​e explosivos.

2. Durabilidade forte: as vedações de metal podem suportar uma temperatura de até 400 ° C, e a vida útil é 30% maior que a da válvula elétrica.

3. Boa economia: o custo operacional é de apenas um terço do elétrico, que é adequado para linhas de produção em larga escala.

Limitações de uso

1. Dependência da qualidade da fonte do ar: é necessário configurar um dispositivo de filtragem para evitar o interrupção do cilindro causada por impurezas.

2. Baixa precisão da regulação: o erro de controle de fluxo é de cerca de ± 5%, o que é inferior ao da válvula elétrica.

4. Tabela de análise de comparação tridimensional

V. casos de aplicação do setor

1. Indústria química

L Válvula manual: Terminal de petróleo bruto da porta Dalian (Projeto em 2009, DN400 Pipeline de baixa pressão).

L Válvula elétrica: Projeto de borracha de etileno-propileno químico de Tianhong (desligamento de emergência e ligação com DCS).

l Válvula pneumática: sistema de transporte de carvão pulverizado (isolamento rápido dentro de 0,3 segundos para evitar a explosão de poeira).

2. Campo de energia

l Válvula elétrica: tubulação de gás oeste-leste (monitoramento remoto + fonte de alimentação solar).

l Válvula pneumática: alívio de segurança do tanque de armazenamento de GNL (design de vazamento zero).

3. Inteligência da válvula elétrica

l equipado com sensores de vibração e módulos de computação de borda para obter manutenção preditiva.

l com suporte de comunicação 5G para resposta no nível milissegundor, como a reforma da linha de produção de rolagem a quente de Baosteel.

4. Válvula pneumática Internet das coisas

l Ajuste auto-adaptativo da pressão da fonte do ar, economizando 15% de energia.

l integração com o sistema SCADA, como a fábrica inteligente da BASF.

Conclusão
A válvula manual da porta é excelente na economia, a válvula elétrica se destaca na precisão de controle e a válvula pneumática é insubstituível em cenários de alto risco. No futuro, com o avanço da indústria 4.0, a integração inteligente de válvulas elétricas e pneumáticas se tornará o mainstream. Ao selecionar, é necessário avaliar de forma abrangente a pressão da condição de trabalho, a frequência de operação e os requisitos de automação. Por exemplo:

L Prioridade às válvulas elétricas: linhas farmacêuticas ou de produção de alimentos que requerem regulamentação precisa.

L Prioridade às válvulas pneumáticas: áreas à prova de explosão, como minas de carvão e plantas químicas.

l Mantenha válvulas manuais: para sistemas de backup de emergência ou manutenção de manutenção.
