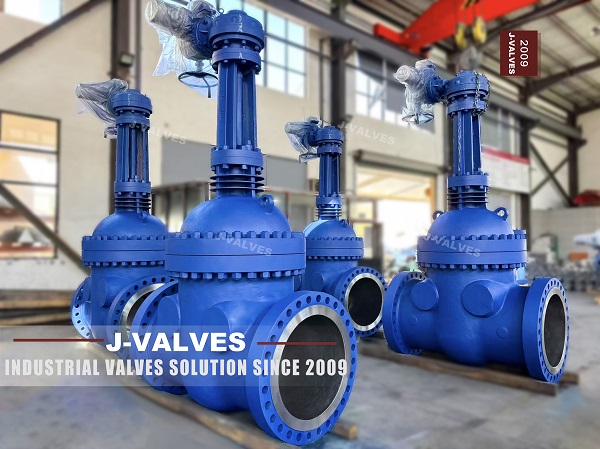

Em sistemas de tubulação industrial, a válvula gaveta flangeada CF8/CF8m de aço inoxidável 150LB se destaca como um componente crítico para controle de fluxo on-off, valorizada por sua resistência à corrosão, integridade estrutural e compatibilidade com diversos ambientes agressivos. Projetada para atender padrões internacionais como API 600, ASME B16.34 e ASME B16.5, esta válvula é amplamente adotada nas indústrias de petróleo e gás, processamento químico, tratamento de água e alimentos e bebidas. Este artigo técnico investiga seus principais recursos, diferenças de materiais entre CF8 e CF8m, parâmetros técnicos, vantagens estruturais, dicas de instalação e critérios de seleção, fornecendo insights abrangentes para engenheiros, profissionais de compras e partes interessadas do setor.
Uma válvula de gaveta flangeada CF8/CF8m de aço inoxidável 150LB é uma válvula liga-desliga de um quarto de volta (ou movimento linear) projetada para controlar o fluxo de líquidos, gases e lamas em tubulações industriais. O “150LB” refere-se à sua classe de pressão, equivalente à classe ANSI 150 (PN 20), indicando que pode suportar uma pressão máxima de trabalho de 20 bar (290 psi) à temperatura ambiente. A conexão 'flangeada' permite fácil instalação e manutenção, garantindo uma vedação segura com flanges de tubulação padrão em conformidade com ASME B16.5.
O material do núcleo da válvula – aço inoxidável CF8 ou CF8m – define sua resistência à corrosão e adequação operacional para meios específicos. Ambos são aços inoxidáveis fundidos austeníticos em conformidade com ASTM A351, um padrão crítico para peças fundidas resistentes à corrosão em aplicações que contêm pressão. Ao contrário dos aços inoxidáveis forjados (por exemplo, 304 ou 316), o CF8 e o CF8m são otimizados para processos de fundição, tornando-os ideais para geometrias complexas de corpos de válvulas, mantendo propriedades mecânicas consistentes.
CF8 e CF8m são os dois tipos de aço inoxidável mais comuns para válvulas gaveta flangeadas 150LB, com diferenças sutis, mas críticas, na composição química que afetam sua resistência à corrosão e escopo de aplicação. Abaixo está uma comparação detalhada baseada nos padrões ASTM A351:
O aço inoxidável CF8 é o equivalente fundido do aço inoxidável 304, apresentando uma composição química de 18,0-21,0% de cromo (Cr), 8,0-11,0% de níquel (Ni) e um teor máximo de carbono de 0,08% - sem adição de molibdênio (Mo). Esta composição forma uma película densa de óxido de cromo na superfície, proporcionando excelente resistência à corrosão geral, água doce, ácidos fracos e exposição atmosférica.
O aço inoxidável CF8m, por outro lado, é o equivalente fundido do aço inoxidável 316, com as mesmas faixas de Cr e Ni do CF8, mas com a adição de 2,0-3,0% de molibdênio. O 'M' em CF8m denota molibdênio, que aumenta significativamente a resistência à corrosão por pites, corrosão em fendas e corrosão sob tensão induzida por cloreto (SCC) - uma vantagem crítica em ambientes agressivos contendo água salgada, salmoura ou meios ácidos.
Tanto CF8 quanto CF8m atendem aos mesmos requisitos mecânicos mínimos de acordo com ASTM A351: resistência à tração ≥ 485 MPa, limite de escoamento ≥ 205 MPa e alongamento ≥ 35% (CF8) ou ≥ 30% (CF8m). Em aplicações práticas, o CF8 normalmente exibe ductilidade ligeiramente superior, enquanto o CF8m oferece resistência à tração marginalmente melhor devido à presença de molibdênio. Ambas as classes mantêm excelente tenacidade mesmo em baixas temperaturas (até -29°C), tornando-as adequadas para aplicações criogênicas em alguns casos.
O CF8 é ideal para ambientes sem cloreto, como tratamento de água doce, processamento de alimentos (onde o meio não é corrosivo) e aplicações industriais em geral com meio alcalino fraco ou orgânico. Ele apresenta bom desempenho em temperaturas de até 450°C, mas é suscetível a corrosão por corrosão e SCC em ambientes com alto teor de cloreto (por exemplo, água do mar, processamento químico com soluções salinas).
O CF8m, com seu conteúdo de molibdênio, tem um número equivalente de resistência à corrosão significativamente maior (PREN ≈ 24,5, em comparação com o PREN ≈ 18,5 do CF8), tornando-o a escolha preferida para aplicações marítimas, plantas químicas que lidam com meios ácidos ou ricos em cloreto e oleodutos e gasodutos offshore. Também resiste à corrosão causada por ácido sulfúrico diluído, ácido fosfórico e outros produtos químicos agressivos que degradariam o CF8.
Para garantir a compatibilidade com os padrões industriais globais e desempenho confiável, as válvulas de gaveta flangeadas 150LB CF8/CF8m aderem a especificações técnicas rigorosas. Abaixo estão os principais parâmetros:
Classe de pressão: ANSI 150 (PN 20)
Pressão Máxima de Trabalho (MWP): 20 bar (290 psi) a 20°C
Faixa de Temperatura: -29°C a 450°C (CF8); -29°C a 400°C (CF8m)
Pressão de Teste: Teste hidrostático (casco): 30 bar; Teste hidrostático (assento): 22 bar; Teste de ar: 0,6 bar (conforme API 598)
Diâmetro nominal (DN): DN 15 (1/2') a DN 1200 (48')
Padrão de flange: ASME B16.5 (NPS ≤ 24'); ASME B16.47 Série A/B (NPS > 24')
Dimensão presencial: ASME B16.10
Tipo de face do flange: RF (face elevada) como padrão; RTJ (Ring Type Joint) opcional para aplicações de alta pressão
Tipo de válvula: Válvula gaveta (haste ascendente, OS&Y – Parafuso externo e garfo)
Design do Capô: Capô aparafusado (padrão); Castelo selado sob pressão (opcional para aplicações de alta temperatura)
Design do portão: Cunha sólida (padrão); Cunha flexível (opcional para compensação de expansão térmica)
Material do assento: Revestido com Stellite (opcional) para maior resistência ao desgaste e à corrosão; PTFE ou grafite para aplicações de baixa temperatura
Material da haste: aço inoxidável 316 (válvula CF8); Aço inoxidável 316L (válvula CF8m) para resistência à corrosão
Padrão de projeto: API 600, ASME B16.34
Padrão de teste: API 598 (inspeção e teste de válvulas)
Padrão de material: ASTM A351 (aço inoxidável CF8/CF8m)
A válvula gaveta flangeada 150LB CF8/CF8m foi projetada para durabilidade, facilidade de operação e longa vida útil, com diversas vantagens estruturais importantes:
O design externo do parafuso e do garfo (OS&Y) separa a haste do meio, evitando corrosão e desgaste das roscas da haste. A haste ascendente fornece uma indicação visual clara da posição da válvula (aberta/fechada), o que é fundamental para a segurança em operações industriais. Este design também garante um funcionamento suave, com torque mínimo necessário para abrir ou fechar a válvula.
As conexões flangeadas permitem instalação e remoção rápidas, eliminando a necessidade de soldagem e reduzindo o tempo de inatividade durante a manutenção. Os flanges em conformidade com ASME B16.5 garantem compatibilidade com tubulações padrão, tornando a válvula adequada tanto para retrofits quanto para novas instalações.
O corpo e o interno em aço inoxidável CF8/CF8m resistem à corrosão de uma ampla variedade de meios, reduzindo os custos de manutenção e prolongando a vida útil da válvula. Para aplicações agressivas, as sedes e hastes revestidas com Stellite proporcionam proteção adicional contra abrasão e ataque químico.
A comporta em cunha sólida é ideal para a maioria das aplicações gerais, proporcionando uma vedação hermética e excelente resistência estrutural. A opção de cunha flexível acomoda expansão e contração térmica, evitando emperramento e garantindo uma vedação confiável mesmo em ambientes com temperaturas flutuantes.
A versatilidade dos materiais CF8 e CF8m torna a válvula gaveta flangeada 150LB adequada para uma ampla gama de aplicações industriais. Abaixo estão os principais setores e casos de uso:
As válvulas CF8m são amplamente utilizadas em oleodutos e gasodutos offshore e onshore, refinarias e plantas petroquímicas, onde controlam o fluxo de petróleo bruto, gás natural e produtos refinados. Sua resistência à corrosão por cloretos os torna ideais para sistemas de resfriamento de água salgada e plataformas offshore.
As válvulas CF8 são usadas para meios sem cloreto, como ácidos fracos, álcalis e solventes orgânicos. As válvulas CF8m são preferidas para lidar com produtos químicos agressivos, incluindo ácido sulfúrico, ácido fosfórico e soluções ricas em cloreto, em reatores químicos, tanques de armazenamento e linhas de transferência.
As válvulas CF8 são adequadas para estações de tratamento de água doce, enquanto as válvulas CF8m são usadas em sistemas de dessalinização de água do mar, tanques de lastro marinho e instalações de tratamento de águas residuais costeiras – graças à sua resistência à corrosão da água salgada.
O aço inoxidável CF8 não é tóxico e é fácil de limpar, tornando-o ideal para fábricas de processamento de alimentos e bebidas, onde controla o fluxo de água, sucos e outros meios de qualidade alimentar. A superfície interna lisa da válvula evita o crescimento bacteriano, garantindo o cumprimento das normas de segurança alimentar.
As válvulas CF8 e CF8m são usadas em usinas de energia (térmicas, nucleares e renováveis) para controlar o fluxo de água de resfriamento, vapor e condensado. Sua resistência a altas temperaturas os torna adequados para sistemas de água de alimentação de caldeiras e tubulações de vapor.
A escolha entre CF8 e CF8m depende do meio da aplicação, da temperatura e das condições de corrosão. Abaixo está um guia de seleção passo a passo:
Escolha CF8 se o meio for de água doce, ácidos fracos, álcalis ou solventes orgânicos (sem teor de cloreto).
Escolha CF8m se o meio contiver cloretos (água do mar, salmoura), ácidos fortes ou compostos contendo enxofre (por exemplo, petróleo e gás com H2S).
CF8 é adequado para temperaturas de até 450°C, tornando-o ideal para aplicações de alta temperatura, como tubulações de vapor.
CF8m é recomendado para temperaturas de até 400°C, com melhor resistência à corrosão em ambientes de alta temperatura e alto teor de cloreto.
Se a válvula necessitar de soldagem (por exemplo, para instalações personalizadas), tanto CF8 quanto CF8m oferecem boa soldabilidade. No entanto, o CF8m pode exigir tratamento térmico pós-soldagem para manter a resistência à corrosão em ambientes agressivos.
O CF8 é mais econômico que o CF8m (normalmente 20-30% mais barato). Se a aplicação não exigir resistência à corrosão do molibdênio, o CF8 é a escolha ideal. Para ambientes agressivos, o custo mais elevado do CF8m é justificado pela sua vida útil mais longa e manutenção reduzida.
A instalação e a manutenção adequadas são essenciais para garantir o desempenho e a longevidade da válvula gaveta flangeada 150LB CF8/CF8m. Siga estas diretrizes:
Inspecione a válvula antes da instalação: Verifique se há defeitos de fundição, danos na face do flange ou na sede e certifique-se de que a haste se mova livremente.
Limpe a tubulação: Remova escória de solda, ferrugem e detritos para evitar danos à sede e à guilhotina da válvula.
Alinhe a válvula: Certifique-se de que a válvula esteja devidamente alinhada com a tubulação para evitar tensão nas conexões do flange.
Aperte os parafusos do flange: Use uma chave dinamométrica para apertar os parafusos em um padrão diagonal, garantindo uma pressão uniforme e uma vedação segura.
Verifique a posição da válvula: Certifique-se de que a haste OS&Y se mova suavemente e indique a posição aberta/fechada correta.
Inspeção regular: Verifique se há vazamentos nas conexões do flange e na gaxeta da haste. Inspecione a haste quanto a corrosão ou desgaste.
Lubrificação: Aplique periodicamente um lubrificante resistente à corrosão nas roscas da haste e no mecanismo da válvula para garantir um funcionamento suave.
Manutenção da vedação: Substitua a gaxeta da haste ou as vedações da sede se forem detectados vazamentos. Para assentos revestidos com Stellite, inspecione quanto a desgaste e substitua se necessário.
Armazenamento: Se a válvula não estiver em uso, armazene-a em ambiente seco e limpo e proteja as faces do flange e a haste contra danos.
A válvula gaveta flangeada CF8/CF8m de aço inoxidável 150LB é uma solução confiável e versátil para controle de fluxo industrial, oferecendo excepcional resistência à corrosão, integridade estrutural e compatibilidade com padrões globais. Compreender as diferenças entre os materiais CF8 e CF8m é fundamental para selecionar a válvula certa para sua aplicação – CF8 para ambientes econômicos e sem cloreto, e CF8m para condições adversas, ricas em cloreto ou ácidas. Seguindo práticas adequadas de instalação e manutenção, esta válvula proporcionará longa vida útil, reduzirá o tempo de inatividade e garantirá uma operação segura e eficiente em uma ampla variedade de indústrias.
Esteja você projetando um novo sistema de tubulação, modernizando equipamentos existentes ou adquirindo válvulas para aplicações industriais, a válvula gaveta flangeada 150LB CF8/CF8m é uma escolha comprovada que equilibra desempenho, durabilidade e economia.
