INTRODUÇÃO:

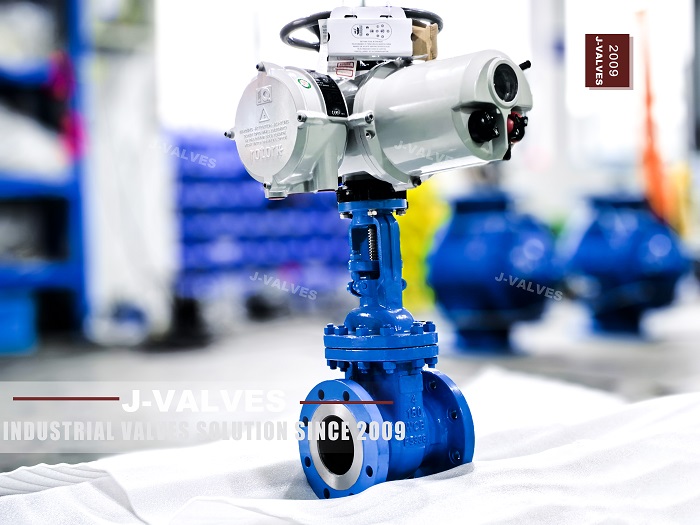

A válvula de porta flangeada acionada por J-VALVES WCB é um equipamento -chave amplamente utilizado em campos como petróleo, engenharia química e geração de energia térmica. Este artigo apresentará principalmente seus padrões de teste e inspeção para ajudar os usuários a entender completamente as especificações técnicas e os requisitos de qualidade dessa válvula.
I. Visão geral de J-VALVES Válvula de porta flangeada acionada por WCB Electric
A válvula flangeada acionada por J-VALVES WCB é feita de material de aço fundido (WCB) de alta qualidade, com alta resistência, alta resistência à corrosão e é adequada para uma variedade de cenários industriais. Seus modos de direção incluem manual, pneumático e elétrico, que podem atender às necessidades de diferentes condições de trabalho.
Ii. Padrões de teste e inspeção de válvulas
para garantir a qualidade e o desempenho da válvula flangeada acionada por J-VALVES WCB elétrica , seus testes e inspeção precisam seguir os seguintes padrões nacionais e especificações do setor:
Nome padrão | Escopo aplicável | Conteúdo principal |
GB/T 13927-1992 | Teste de pressão de válvulas gerais | Estipula os métodos de teste de pressão para a concha da válvula, superfícies de vedação e outros componentes. |
JB/T 9092-1999 | Inspeção e teste de válvulas | Ele atende aos requisitos de inspeção e teste de pressão para válvulas seladas de metal, selações elastoméricas e não metálicas. |
GB/T 12243-1989 | Válvulas de aço flangeadas | Estipula os padrões de design, fabricação e inspeção para válvulas de portão flangeadas. |
GB/T 12221-1989 | Dimensões presenciais e de ponta a ponta das válvulas | Ele estipula os padrões para as dimensões das faces da extremidade da conexão da válvula e das dimensões presenciais. |
API 598 | Inspeção e teste de válvulas na indústria do petróleo | Ele fornece requisitos específicos para os testes de vedação e força das válvulas. |
Iii. Teste os itens e requisitos
de acordo com os padrões acima, o J-VALVES WCB Electric acionado a válvula de portão flangeada precisa passar pelos seguintes testes:
1. Teste de força de casca
· Pressão do teste: 1,5 vezes a pressão nominal.
· Duração: 5 minutos.
· Requisito: sem vazamento e sem deformação.
2. Teste de vazamento de superfície de defesa
· Pressão do teste: pressão nominal.
· Duração: 5 minutos.
· Requisito: a superfície de vedação não deve vazar.
3. Teste de vedação de pressão baixa
· Pressão do teste: pressão mínima de trabalho.
· Duração: 5 minutos.
· Requisito: a superfície de vedação não deve vazar.
4. Teste de vedação de alta pressão
· Pressão do teste: pressão máxima de trabalho.
· Duração: 5 minutos.
· Requisito: a superfície de vedação não deve vazar.
5. Teste de aperto de ar
· Pressão do teste: pressão nominal.
· Duração: 5 minutos.
· Requisito: não deve haver vazamento no teste de aperto do ar.
4. Controle de qualidade e inspeção de fábrica
Cada válvula precisa passar por um procedimento estrito de inspeção antes de deixar a fábrica, incluindo, entre outros, o conteúdo a seguir:
1. Inspeção visual
Verifique se há arranhões, rachaduras ou outros defeitos na superfície da válvula.
2. Medida de dimensão
Meça se as dimensões face a face, as dimensões do flange e outras dimensões da válvula atendem aos requisitos padrão.
3. Teste de desempenho
Teste o torque de abertura e fechamento, desempenho de vedação e resistência à pressão da válvula.
4. Certificado de qualificação fatal
Forneça o relatório de inspeção e o certificado de qualificação da válvula para garantir que cada produto atenda aos padrões relevantes.
V. Resumo
Os padrões de teste e inspeção da válvula de portão flangeada acionada por J-VALVES WCB segue estritamente as especificações domésticas e estrangeiras relevantes, garantindo sua confiabilidade e segurança sob várias condições de trabalho complexas. Através da introdução deste artigo, os usuários podem entender melhor os requisitos técnicos dessa válvula e sua importância nas aplicações industriais.
