Uma comparação detalhada de API 6D e ASME B16.34 para válvulas de bola totalmente soldadas

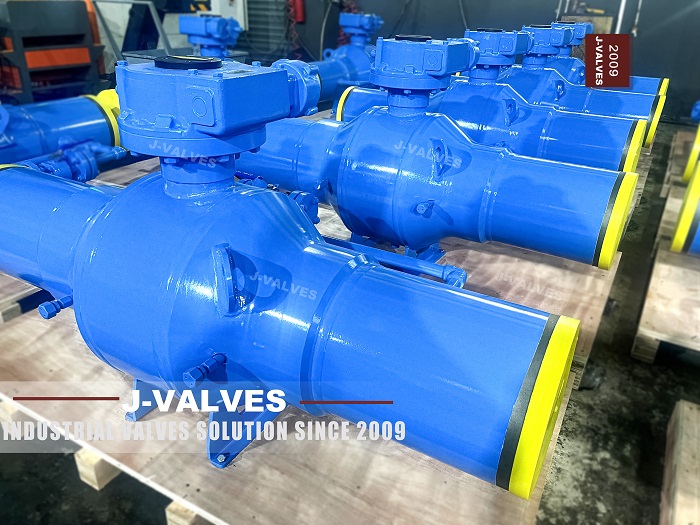

As válvulas de esferas totalmente soldadas são componentes críticos em várias aplicações industriais, principalmente nas indústrias petrolíferas e gás, químicas e petroquímicas. Essas válvulas são projetadas para fornecer isolamento e controle confiáveis ​​do fluxo de fluidos, garantindo segurança e eficiência. Dois padrões proeminentes que orientam o design e a fabricação de válvulas de bola são API 6D e ASME B16.34. Embora os dois padrões visam garantir a confiabilidade e a segurança das válvulas, eles têm focos e requisitos distintos.

API 6D: Válvulas de pipeline padrão

Visão geral

API 6D, intitulado 'Especificação para válvulas relacionadas a pipeline e oleoduto, ' é projetado especificamente para válvulas usadas em sistemas de gasodutos de petróleo e gasoduto. Ele fornece requisitos detalhados para o projeto, construção, teste e marcação de válvulas de pipeline, incluindo válvulas de bola . O padrão é adaptado para enfrentar os desafios exclusivos das aplicações de pipeline, como condições de alta pressão e alta temperatura, e a necessidade de recursos confiáveis ​​de isolamento e segurança.

Principais recursos da API 6D

Design completo do furo

A API 6D exige que as válvulas de esferas tenham um design de furo integral para acomodar porcos de pipeline usados ​​para limpeza e inspeção. Isso garante uma passagem desobstruída para os porcos, mantendo a eficiência do pipeline e a prevenção de bloqueios.

Requisitos de segurança aprimorados

A API 6D inclui requisitos rigorosos de segurança, como mecanismos automáticos de alívio de pressão da cavidade para evitar acumulação de pressão perigosa. As válvulas também devem incorporar projetos seguros de incêndio com assentos de metal secundários que se ativam se o assento macio primário falhar durante um incêndio.

Protocolos de teste rigorosos

A API 6D requer testes abrangentes para verificar o desempenho da válvula em condições operacionais. Isso inclui testes de concha hidrostática, testes de assento e testes de deriva específicos para válvulas de portão e plug. Esses testes garantem que as válvulas possam suportar as pressões, temperaturas e desafios ambientais exclusivos dos oleodutos.

Padrões de materiais especializados

A API 6D especifica materiais adequados para ambientes de alta pressão e alta temperatura, garantindo durabilidade e compatibilidade com aplicações de petróleo e gás natural. Os materiais padrão de referência que podem suportar condições operacionais severas, como aço carbono, aço inoxidável e outras ligas de alto desempenho.

ASME B16.34: Padrão Geral de Válvulas Industriais

Visão geral

ASME B16.34, intitulado 'Válvulas - Flanged, Thread e Welding End, ' é um padrão mais amplo que cobre os requisitos de design, materiais e testes para uma ampla gama de válvulas industriais. É aplicável a várias indústrias, incluindo petróleo, gás, química, água e geração de energia. A ASME B16.34 fornece diretrizes gerais para o projeto de válvulas, garantindo que elas atendam aos critérios de segurança e desempenho necessários.

Principais recursos do ASME B16.34

Amplo escopo da indústria

A ASME B16.34 abrange válvulas para diversas aplicações além dos pipelines, incluindo válvulas flangeadas, roscadas e de extremidade soldada. Isso o torna adequado para indústrias como plantas petroquímicas, refinarias e usinas.

Classificações abrangentes de temperatura de pressão

A ASME B16.34 fornece tabelas de classificação de temperatura de pressão detalhadas para diferentes materiais e projetos de válvulas. Isso garante uma seleção precisa para necessidades operacionais específicas, especialmente em aplicações com pressões e temperaturas flutuantes.

Seleção de material extensa

A ASME B16.34 suporta uma ampla gama de materiais, do aço carbono padrão a ligas de alto desempenho, como o Inconel. Isso garante a durabilidade e a compatibilidade em ambientes expostos a substâncias corrosivas ou temperaturas extremas.

Testes opcionais seguros para incêndio

Embora os testes seguros para incêndio não sejam obrigatórios no ASME B16.34, o padrão oferece critérios opcionais de teste de incêndio, permitindo a flexibilidade dos fabricantes para atender aos requisitos específicos do aplicativo.

Teste não destrutivo (NDT)

O ASME B16.34 enfatiza a importância dos métodos de teste não destrutivo (NDT), como testes radiográficos e ultrassônicos, para identificar defeitos internos e garantir a segurança em condições de alto estresse.

Análise comparativa da API 6D e ASME B16.34

Tabela de comparação
