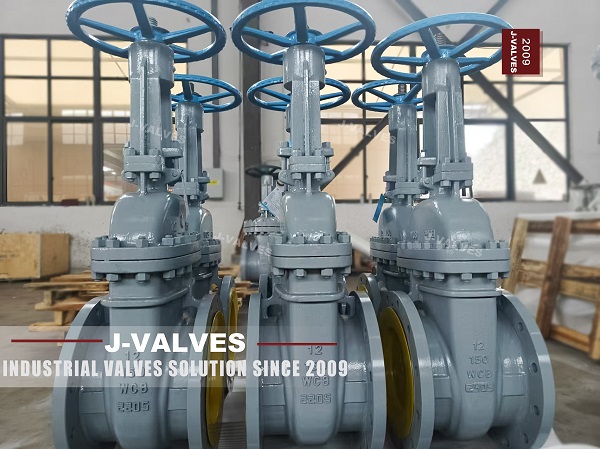

Válvulas de portão de aço forjadas de alta pressão: ASME B16.34 Classe 2500 Requisitos

Entendendo o ASME B16.34

O que é ASME B16.34?

A ASME B16.34 é um padrão amplamente reconhecido que fornece diretrizes abrangentes para o design, produção e teste de válvulas usadas em sistemas de tubulação industrial. Esse padrão garante que as válvulas atendam aos padrões de alta qualidade e segurança, tornando-os adequados para uma ampla gama de aplicações. A conformidade com a ASME B16.34 garante que as válvulas possam suportar pressões e temperaturas especificadas, minimizando o risco de falha.

Principais componentes da ASME B16.34

1. Classificações de temperatura por pressão

As classificações de temperatura por pressão são uma parte fundamental do padrão ASME B16.34. Essas classificações especificam a pressão máxima que uma válvula pode suportar em diferentes temperaturas operacionais. Para as válvulas da Classe 2500, o padrão fornece tabelas detalhadas de classificações de temperatura de pressão permitidas para diferentes materiais, garantindo que as válvulas não sejam submetidas a condições que possam levar a falhas estruturais ou eficiência reduzida.

2. Requisitos de material

A ASME B16.34 descreve requisitos rígidos de materiais para garantir a segurança e a durabilidade das válvulas. Para as válvulas da classe 2500, os materiais comuns incluem:

• A105: aço carbono adequado para aplicações de alta pressão.

• A182 F304: Aço inoxidável com excelente resistência à corrosão.

• A182 F316: Aço inoxidável com resistência superior à corrosão, particularmente em ambientes ricos em cloreto.

• A182 F347: Aço inoxidável com alta resistência e resistência.

• A350 LF2: aço carbono de baixa temperatura adequado para aplicações criogênicas.

3. Dimensões e tolerâncias

O padrão fornece orientações detalhadas sobre as dimensões e tolerâncias da válvula, garantindo a integração adequada com os sistemas de tubulação. Isso inclui dimensões presenciais, tamanhos de flange e outras medições críticas.

4. Requisitos de teste

As válvulas devem passar por testes rigorosos para verificar sua integridade e desempenho estruturais. Os principais testes incluem:

• Teste de pressão hidrostática: A válvula é pressurizada com água para garantir que ela possa suportar a pressão nominal.

• Teste de vazamento de assento: garante que a válvula possa fornecer uma vedação apertada em condições de operação.

• Teste de ciclo: verifica a capacidade da válvula de suportar ciclos repetidos de abertura e fechamento sem degradação.

Especificações de projeto para válvulas de classe 2500

Material corporal

As válvulas de porta de aço forjadas da classe 2500 normalmente usam materiais de alta resistência, como ASTM A105 ou ASTM A182 F304. Esses materiais fornecem a força e a durabilidade necessárias para lidar com altas pressões e temperaturas.

Projeto da válvula

• Porta completa ou porta convencional: as válvulas da Classe 2500 estão disponíveis nos projetos de porta completos e convencionais, dependendo dos requisitos de fluxo.

• Parafuso e jugo externo (OS & y): esse design permite fácil manutenção e inspeção.

• Capinho aparafusado: fornece uma conexão segura entre o corpo da válvula e o capô, garantindo confiabilidade e segurança.

• banco traseiro integral: garante o alinhamento e a vedação adequados da haste da válvula.

ENCONSTRAÇÕES

As válvulas da classe 2500 oferecem várias conexões finais para se adequar a diferentes sistemas de tubulação:

• Ends flangeadas: cumpra a ASME B16.5, garantindo compatibilidade com flanges padrão.

• Ensências de solda do soquete: cumpra a ASME B16.11, adequada para pipelines de menor diâmetro.

• Ensências parafusadas: cumpra o ANSI/ASME B1.20.1, adequado para conexões rosqueadas.

• Ends de solda de bunda: cumpra a ASME B16.25, adequada para conexões soldadas.

Garantia de qualidade

Padrões de fabricação

Cada etapa da aquisição através da produção, soldagem, montagem, teste e embalagem deve aderir a programas e procedimentos de qualidade, como o manual da seção IIME da ASME e o manual ISO 9001. Isso garante que as válvulas atendam aos padrões da mais alta qualidade e segurança.

Marcação e documentação

• Placa de identificação: cada válvula deve ter uma placa de identificação que inclua o nome do fabricante, a classificação de pressão e as especificações do material.

• Marcas de pressão: a placa deve ser marcada com a classificação de pressão da válvula aplicável a 38 ° C (100 ° F) e o número de designação da classe de classificação de pressão.

• Marca de conformidade: a placa deve incluir a designação 'B16.34 ' para indicar conformidade com o padrão.
