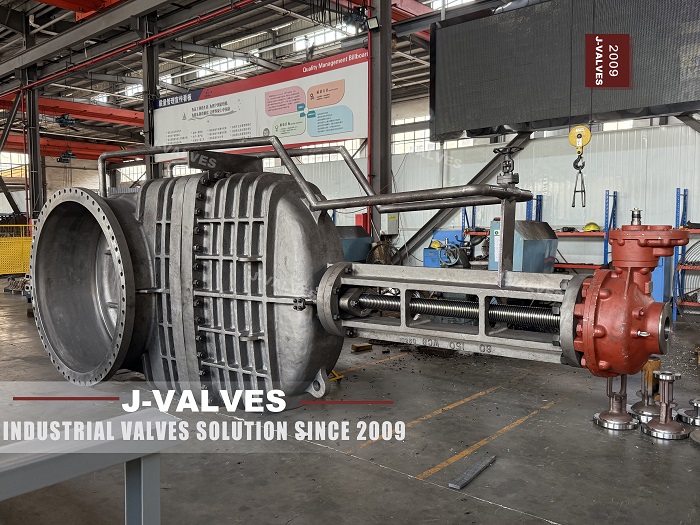

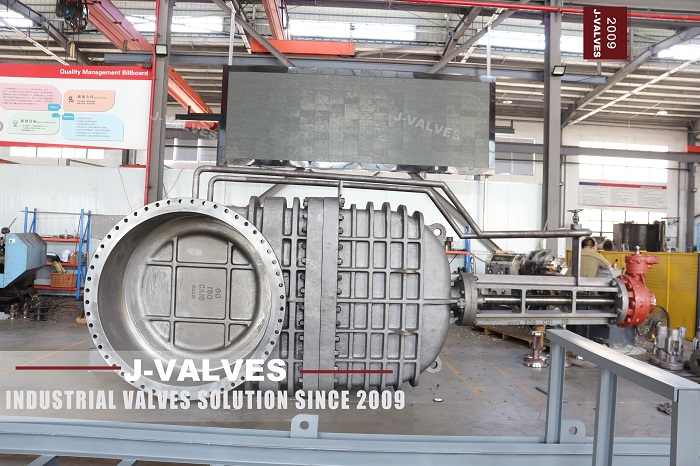

J-VALVES 60 polegadas 150lb CA15 Válvula de portão flangeada de grande diâmetro

I. Padrões e especificações de projeto
A válvula de porta é estritamente projetada e fabricada de acordo com o padrão API 600, cobrindo vários requisitos, como comprimento estrutural e dimensões de conexão. As dimensões da conexão do flange estão em conformidade com o padrão ASME B16.47, garantindo correspondência precisa com o sistema de tubulação e aprimorando o desempenho e a segurança de vedação.

Ii. Análise de características estruturais

• Projeto do corpo da válvula: adota uma estrutura robusta, incorporando princípios de dinâmica de fluidos para reduzir a resistência. A distribuição da espessura da parede é otimizada através da análise de simulação de elementos finitos, garantindo nenhuma deformação ou dano sob pressão de 150 lb e garantindo operação estável a longo prazo.

• Estrutura da porta: utiliza um portão elástico do tipo cunha, que atinge a vedação, ajustando o assento da válvula através da deformação elástica quando fechada. A superfície de vedação é soldada com liga dura para melhorar a resistência ao desgaste e a resistência à corrosão, adaptando-se a ambientes de abertura/fechamento e fechamento frequentes.

• Métodos de acionamento: podem ser equipados com vários métodos de direção, como manual, engrenagem de minhoca, elétrica ou pneumática, respectivamente adequados para cenários com diferentes frequências operacionais, precisão de controle e requisitos de automação.

Iii. Considerações para seleção de material

• Material do corpo da válvula: o aço fundido CA15 tem um excelente desempenho abrangente, com teor moderado de carbono, combinando força e tenacidade. Ele pode suportar alta pressão e força de impacto, mantém o desempenho estável a altas temperaturas e é adequado para o transporte de vários meios industriais.

• Material de vedação: selecionado de acordo com as características do meio. A borracha ou o PTFE é usada para transmitir mídia geral, enquanto os materiais de vedação de metal são escolhidos para condições de trabalho especiais para garantir o desempenho estável de vedação.

• Material da haste da válvula: o aço de liga de alta qualidade é selecionado, em tratamento térmico e tratamento anticorrosão para garantir a força, a resistência à corrosão e a flexibilidade operacional, prolongando assim a vida útil do serviço.

4. Campos de aplicação

• Indústria de energia e energia: usado no vapor principal, alimentação de água e sistemas de água circulantes de usinas de energia térmica, bem como partes -chave das estações hidrelétricas, garantindo operação estável e eficiente das unidades.

• Indústria de petróleo e química: aplicado em oleodutos para transportar petróleo bruto, matérias-primas químicas e produtos, atendendo aos requisitos rigorosos da transmissão de alta temperatura, alta pressão e meios corrosivos.

• Conservancy Water e Engenharia Municipal: Adequado para sistemas de abastecimento de água e drenagem urbanos e projetos de conservação de água de controle de inundações, realizando controle de zoneamento, isolamento de manutenção e regulamentação do fluxo de água.

V. Vantagens de desempenho destacadas

• Excelente desempenho de vedação: a combinação de estrutura única e materiais de alta qualidade resulta em uma taxa de vazamento muito menor que os padrões da indústria, impedindo o vazamento médio.

• Baixa resistência ao fluido: o design otimizado do canal de fluxo reduz a resistência, melhora a eficiência do transmissão e minimiza o consumo de energia e a perda de pressão do sistema.

• Operação fácil e flexível: vários métodos de direção permitem a operação fácil atender às necessidades de diferentes cenários.

• Vida de serviço longo: materiais de alta qualidade, artesanato avançado e controle rígido de qualidade reduz a frequência de manutenção e substituição, reduzindo os custos operacionais.
