Entendendo o filtro do tipo duplex

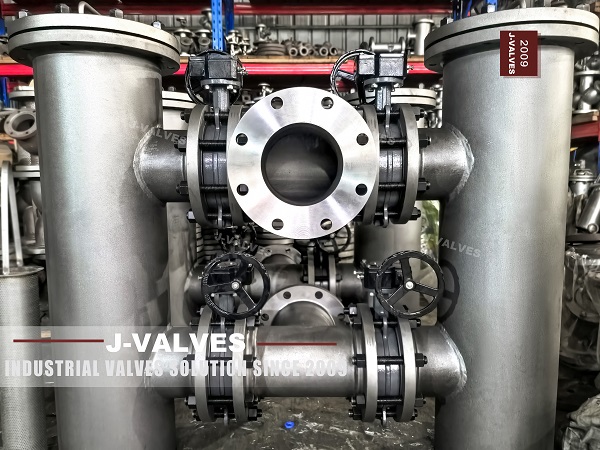

O filtro do tipo duplex consiste em dois filtros paralelos, cada um equipado com válvulas que controlam o fluxo de fluido. O sistema permite que um filtro seja isolado para manutenção ou limpeza enquanto o outro permanece operacional, garantindo o fluxo contínuo do fluido. Os principais componentes incluem:
• Filteramento de filtra: a estrutura principal que abriga os elementos do filtro.
• Elementos de filtro: os componentes de filtragem que removem impurezas sólidas do fluido.
• Válvulas: controle o fluxo de fluido através dos filtros, permitindo alternar entre os dois filtros.
• Tubulações e conexões: fluxo direto do fluido através dos filtros e válvulas.
Ao projetar o filtro do tipo duplex , vários fatores devem ser considerados para garantir o desempenho e a confiabilidade ideais:
• Seleção do material: o material deve suportar as pressões operacionais, temperaturas e natureza corrosiva do fluido.
• Resistência mecânica: os caixas de filtro devem ser robustos o suficiente para lidar com tensões mecânicas, incluindo possíveis impactos.
• Resistência à corrosão: o material deve resistir à corrosão para garantir confiabilidade a longo prazo e manutenção mínima.
• Dinâmica de fluxo: o projeto deve minimizar a queda de pressão e garantir um fluxo de fluido eficiente.
O filtro do tipo duplex é projetado para fornecer redundância, garantindo que a falha de um filtro não interrompa todo o sistema. Isso é particularmente importante em aplicações críticas em que o tempo de inatividade pode ser caro.
O design deve garantir a distribuição uniforme de fluxo entre os dois filtros para evitar a sobrecarga e garantir um desempenho consistente. Isso pode ser alcançado através do uso de sistemas de tubulação e válvula equilibrados.
O sistema deve ser projetado para permitir fácil acesso aos elementos de filtro para manutenção e limpeza. Isso inclui o uso de capas de abertura rápida, elementos de filtro fácil de substituir e marcação clara de válvulas e conexões.
Classificações de pressão e temperatura
Os filtros e componentes associados devem ser classificados para as pressões operacionais e temperaturas do sistema. Isso garante que o sistema possa lidar com as demandas de operação contínua sem falha.
Na operação normal, ambos os filtros são usados alternadamente para garantir o fluxo de fluido contínuo. Um filtro está em uso enquanto o outro está no modo de espera. As válvulas são configuradas para direcionar o fluido através do filtro ativo, com o filtro de espera pronto para assumir a qualquer momento.
Quando a manutenção é necessária, o sistema pode ser alterado para o modo de manutenção. O filtro ativo é isolado fechando suas válvulas de entrada e saída, e o filtro de espera é trazido online. Isso permite a manutenção ou limpeza do filtro isolado sem interromper o fluxo do fluido.
O mecanismo de comutação é fundamental para a transição suave entre os dois filtros. Isso pode ser alcançado manualmente ou através de sistemas automatizados. Os sistemas automatizados usam sensores e válvulas de controle para detectar quando um filtro precisa de manutenção e mudar para o filtro em espera sem problemas.
O filtro do tipo duplex moderno geralmente incorpora sistemas de monitoramento e controle para rastrear o desempenho de cada filtro. Isso inclui sensores de pressão, medidores de fluxo e controles de válvula automatizados. Esses sistemas fornecem dados em tempo real sobre o desempenho do filtro e podem acionar alertas quando a manutenção for necessária.
