Projeto de projeção de duplex filtro: resistência ao impacto de corpos de válvula de aço inoxidável S32760 Super Duplex

Entendendo o filtro do tipo duplex

Estrutura e função

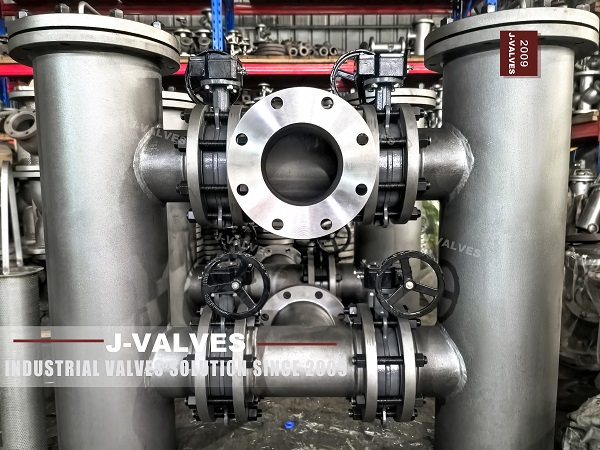

O filtro do tipo duplex consiste em dois filtros paralelos, cada um equipado com válvulas que controlam o fluxo de fluido. O sistema permite que um filtro seja isolado para manutenção ou limpeza, enquanto o outro permanece operacional, garantindo que os componentes do fluido ininterrupto.

• Corpos da válvula: a estrutura principal que abriga as válvulas e se conecta à tubulação.

• Elementos de filtro: os componentes de filtragem que removem impurezas sólidas do fluido.

• Tubulações e conexões: o sistema de tubos e conexões que direcionam o fluido flui através dos filtros e válvulas.

Considerações de design

Ao projetar o filtro do tipo duplex , vários fatores devem ser considerados:

• Seleção do material: o material deve suportar as pressões operacionais, temperaturas e natureza corrosiva do fluido.

• Resistência mecânica: os corpos da válvula devem ser robustos o suficiente para lidar com tensões mecânicas, incluindo possíveis impactos.

• Resistência à corrosão: o material deve resistir à corrosão para garantir confiabilidade a longo prazo e manutenção mínima.

• Dinâmica de fluxo: o projeto deve minimizar a queda de pressão e garantir um fluxo de fluido eficiente.

S32760 Aço inoxidável Super Duplex: Características e Resistência ao Impacto

Composição e propriedades

O aço inoxidável S32760 Super Duplex é uma liga de alto desempenho conhecida por suas excelentes propriedades mecânicas e resistência à corrosão. Ele contém uma mistura equilibrada de fases austeníticas e ferríticas, proporcionando resistência superior à corrosão de picadas e fendas.

• Propriedades mecânicas: alta resistência à tração (até 800 MPa) e excelente resistência à fadiga.

• Resistência à corrosão: resistência superior ao estresse induzido por cloreto, rachaduras e corrosão.

• Resistência ao impacto: força de alto impacto, mesmo em baixas temperaturas, garantindo a confiabilidade em ambientes exigentes.

Teste de resistência ao impacto

Para avaliar a resistência ao impacto do S32760, são realizados vários testes padronizados:

• Teste de impacto charpy: mede a energia absorvida por um material durante um impacto repentino. O S32760 normalmente exibe absorção de energia de alto impacto, mesmo em baixas temperaturas.

• Teste de tração: Avalia as propriedades de resistência à tração e alongamento do material, que são cruciais para entender seu comportamento sob estresse.

• Teste de fadiga: avalia a capacidade do material de suportar a carga cíclica, o que é comum em aplicações industriais.

Vantagens de aplicação

• Aplicações de alta resistência: ideal para aplicações de alta pressão e alto fluxo, onde a resistência mecânica é crucial.

• Ambientes corrosivos: Adequado para ambientes com altas concentrações de cloreto, como água do mar e processamento químico.

• Aplicações de baixa temperatura: mantém alta resistência ao impacto a baixas temperaturas, garantindo a confiabilidade em ambientes frios.

Análise comparativa com outros materiais

Aço inoxidável 316L

• Resistência mecânica: menor resistência à tração em comparação com S32760, tornando-o menos adequado para aplicações de alta pressão.

• Resistência ao impacto: boa resistência ao impacto, mas não tão alta quanto o S32760, especialmente em baixas temperaturas.

• Resistência à corrosão: boa resistência à corrosão, mas não tão superior quanto o S32760 em ambientes altamente corrosivos.

Aço inoxidável duplex S31803

• Resistência mecânica: menor resistência à tração em comparação com S32760, tornando-o menos adequado para aplicações de alta pressão.

• Resistência ao impacto: boa resistência ao impacto, mas não tão alta quanto o S32760, especialmente em baixas temperaturas.

• Resistência à corrosão: boa resistência à corrosão, mas não tão superior quanto o S32760 em ambientes altamente corrosivos.

Bronze de alumínio de níquel B148 C95800

• Resistência mecânica: alta resistência e dureza, tornando-a adequada para aplicações de alto desgaste.

• Resistência ao impacto: excelente resistência ao impacto, especialmente em ambientes com partículas sólidas.

• Resistência à corrosão: boa resistência à corrosão na água do mar, mas não tão superior quanto o S32760 em ambientes altamente corrosivos.
