Projetando válvulas de seleção de lapão duplo para mitigar o martelo de água: análise técnica-chave

Entendendo o martelo de água

Definição e impacto

O martelo de água ocorre quando o fluxo de fluido em uma tubulação é repentinamente parado ou redirecionado, fazendo com que uma onda de pressão se propagasse através do fluido. Isso pode resultar em picos de pressão significativos, levando à ruptura do tubo, falha da válvula e outros danos.

Causas de martelo de água

• Fechamento rápido da válvula: o fechamento rápido das válvulas de seleção pode causar aumentos repentinos de pressão.

• Desligamento da bomba: a parada repentina das bombas pode criar picos de pressão.

• Layout do pipeline: layouts de pipeline mal projetados com mudanças abruptas na direção podem exacerbar o martelo de água.

Princípios de design de válvulas de seleção de tlape duplo

Estrutura e função

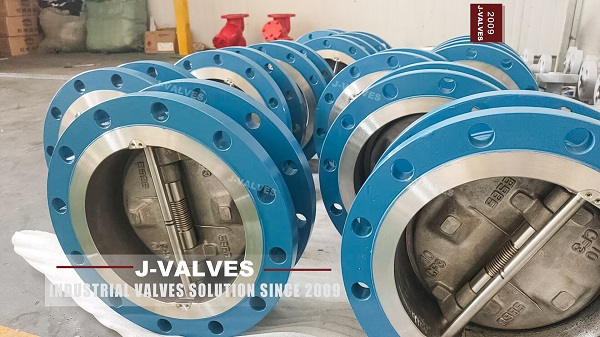

As válvulas de seleção de flapa dupla consistem em duas abas semicirculares que se abrem e fecham em torno de uma dobradiça central. As abas são projetadas para permitir o fluxo de fluido em uma direção, evitando o refluxo. Os principais componentes incluem:

• Corpo da válvula: a estrutura principal que abriga as abas e se conecta à tubulação.

• FLAPS: As peças móveis que controlam o fluido do fluido e evitam o refluxo.

• Mecanismo da dobradiça: a dobradiça central que permite que as abas girem.

• Mecanismo de mola: frequentemente incluído para fornecer uma força de fechamento e controlar a velocidade de fechamento.

Recursos de design -chave

1. Buffer hidráulico: as abas são projetadas para fechar gradualmente, reduzindo a força de impacto quando entram em contato com o assento da válvula. Esse tampão hidráulico ajuda a mitigar o martelo de água.

2. Carregamento da mola: as molas são frequentemente usadas para fornecer uma força de fechamento controlada, garantindo que as abas fechem suavemente e evitem impactos repentinos.

3. Otimização de fluxo: O design do corpo e dos retalhos da válvula é otimizado para minimizar a turbulência e a queda de pressão, aumentando a eficiência geral do sistema.

Inovações técnicas para reduzir o martelo de água

Mecanismo de fechamento gradual

• Velocidade de fechamento controlado: as abas são projetadas para fechar a uma velocidade controlada, reduzindo as mudanças de pressão abruptas que causam martelo de água.

• Sistema de damper de mola: um sistema de denominamento de mola pode ser incorporado para controlar ainda mais a velocidade de fechamento e absorver o choque.

Otimização do caminho do fluxo

• Projeto simplificado: o corpo da válvula e os retalhos são projetados com uma forma simplificada para minimizar a turbulência e a queda de pressão.

• Vários caminhos de fluxo: alguns projetos incluem vários caminhos de fluxo para distribuir a carga do fluido e reduzir os picos de pressão.

Seleção de material

• Materiais de alta resistência: o uso de materiais de alta resistência garante que os retalhos possam suportar impactos repetidos sem deformação.

• Resistência à corrosão: materiais como aço inoxidável ou aço de liga são usados ​​para resistir à corrosão e manter a integridade da válvula ao longo do tempo.
