Em aplicações de válvulas industriais, o teste da válvula gaveta DN600 PN16 GP240GH é mais do que um procedimento de rotina de fábrica. É um ponto de verificação de qualidade crítico que ajuda a confirmar se a válvula pode funcionar de forma confiável em condições operacionais reais. Para usinas de energia, sistemas petroquímicos, metalurgia, aquecimento urbano e projetos de dutos, os testes estão diretamente ligados à segurança, ao tempo de atividade e aos custos de manutenção.
Uma válvula gaveta DN600 é um componente grande e resistente. Quando é projetado para serviço PN16 e feito de material GP240GH, as expectativas de resistência, desempenho de vedação e precisão dimensional são ainda maiores. É por isso que um processo de teste adequado deve abranger mais do que uma simples verificação de abertura e fechamento.
O objetivo do teste é verificar se a válvula atende aos requisitos de projeto e projeto antes do envio. Um processo de teste bem executado ajuda a garantir:
o corpo e o capô podem suportar a pressão com segurança,
o assento e a cunha fornecem fechamento confiável,
a válvula funciona suavemente,
o material e as dimensões correspondem às especificações aprovadas.
Para uma válvula de grande diâmetro como a DN600, mesmo um pequeno defeito pode criar problemas operacionais graves posteriormente. É por isso que compradores e engenheiros prestam muita atenção aos registros de testes e aos resultados de aceitação.
Antes de iniciar qualquer teste de pressão, a válvula deve ser revisada em relação à documentação técnica. As verificações típicas incluem:
Tamanho nominal: DN600
Classe de pressão: PN16
Classe de material: GP240GH
Tipo de válvula: válvula gaveta em cunha ou válvula gaveta plana
Conexão final: flangeada, solda de topo ou design personalizado
Meios de serviço: água, vapor, óleo ou outros fluidos industriais
Padrão: especificação do projeto, API, EN ou outro padrão aplicável
Uma incompatibilidade em qualquer um desses itens pode afetar a validade do teste. O grau do material e a classe de pressão são especialmente importantes porque definem se a válvula é adequada para a função pretendida.

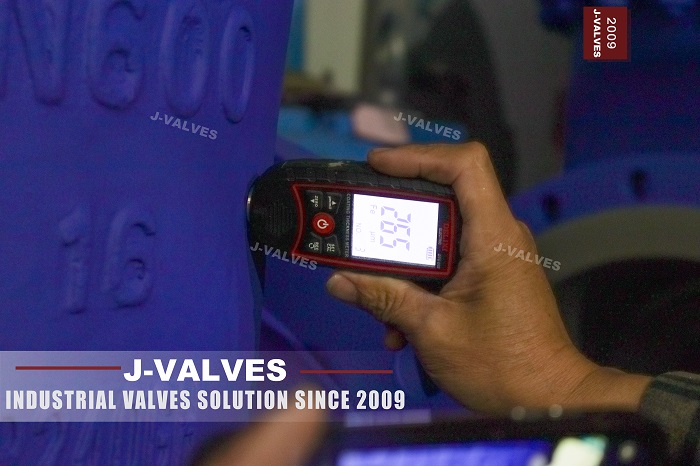

A primeira etapa é inspecionar o corpo da válvula, a tampa, a comporta e as superfícies de vedação em busca de marcas de fundição, rachaduras, amassados, rebarbas, defeitos de revestimento ou outros problemas visíveis.
Em seguida, as dimensões críticas são verificadas em relação ao desenho para confirmar o ajuste adequado e a prontidão para instalação.
A rastreabilidade do material é essencial para as válvulas GP240GH.
Os fabricantes geralmente confirmam números de calor, certificados de materiais e, quando necessário, realizam verificação química.
Isto dá ao comprador a confiança de que o material do corpo da válvula corresponde à especificação aprovada.
O teste do casco verifica a integridade da pressão do corpo da válvula e do castelo.
O objetivo é confirmar que nenhum vazamento ou anormalidade estrutural aparece sob a pressão de teste especificada.
O teste da sede verifica o desempenho de fechamento entre a comporta e os anéis da sede.
Uma válvula pode passar no teste de carcaça e ainda assim falhar no teste de sede, e é por isso que ambos são necessários.
Para válvulas grandes, como a DN600, o desempenho de vazamento na sede costuma ser um importante ponto de aceitação.
A válvula deve abrir e fechar suavemente, com torque estável e sem resistência anormal.
Se o torque operacional for muito alto, isso poderá indicar problemas de alinhamento, problemas de atrito ou defeitos de montagem.
Isto é especialmente importante para configurações de atuadores manuais, redutores, pneumáticos ou elétricos.
Dependendo dos requisitos do projeto, inspeções adicionais podem incluir testes ultrassônicos, testes de partículas magnéticas, testes de penetração ou exames radiográficos.
Esses métodos ajudam a identificar defeitos internos ou superficiais antes do envio.
Quanto maior a válvula, mais exigente se torna o processo de fabricação.
Uma válvula gaveta DN600 possui componentes mais pesados, desafios de montagem mais rígidos e um risco maior de que pequenos erros afetem o desempenho final da vedação.
Em projetos reais, válvulas grandes são frequentemente instaladas em linhas críticas onde o tempo de inatividade é caro. É por isso que os testes devem ser vistos como uma etapa de proteção de valor e não apenas como um custo adicional.
Se você é responsável pela aquisição ou aceitação do projeto, concentre-se nestes pontos:
relatórios de teste completos,
documentos materiais rastreáveis,
valores de pressão que correspondem ao padrão,
resultados de vazamento estáveis,
revestimento e proteção adequados,
informações da placa de identificação que correspondam ao pedido.
Esses detalhes geralmente são mais importantes do que a aparência. Uma válvula confiável deve ser apoiada por dados e documentação de teste claros.
O teste da válvula gaveta DN600 PN16 GP240GH é um processo de qualidade abrangente que confirma a integridade do material, resistência à pressão, desempenho de vedação e confiabilidade geral. Para sistemas industriais exigentes, é muito mais fácil confiar em válvulas com registros de testes completos e documentação rastreável em serviços de longo prazo.
Se o seu projeto requer uma válvula de grande diâmetro para sistemas de tubulação de alto valor, o teste é um dos indicadores mais claros da qualidade do produto.
Q1: Qual é a parte mais importante do teste de válvula gaveta?
R: O teste de pressão do casco e o teste de vazamento da sede são geralmente os mais importantes porque determinam diretamente se a válvula é segura e confiável em serviço.
P2: Por que as válvulas gaveta grandes são mais difíceis de testar?
R: Válvulas grandes são mais pesadas, mais complexas e mais sensíveis a erros dimensionais ou de montagem, que podem afetar a vedação e a operação.
Q3: Para que é comumente usado o GP240GH?
R: Geralmente é usado em aplicações de válvulas industriais que exigem um certo nível de resistência e resistência ao calor, dependendo do meio, temperatura e condições de pressão.
