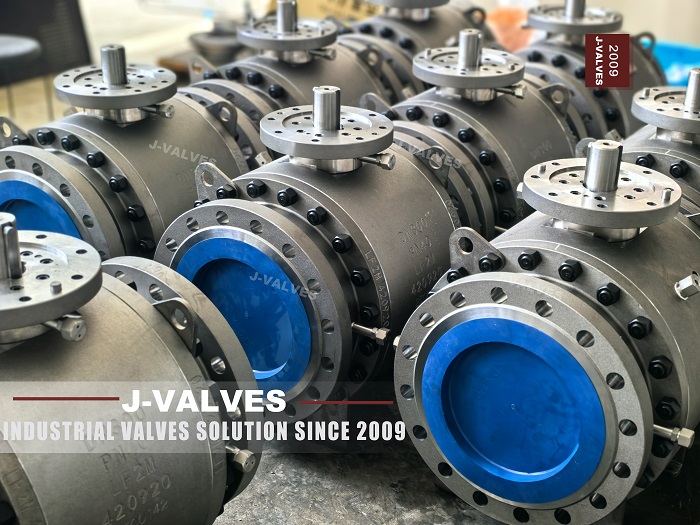

No campo das válvulas industriais, são amplamente utilizadas válvulas de bola de trunnion DN300 e diferentes padrões têm suas próprias especificações e requisitos para o design da espessura da parede. ASME B16.34 e DIN 3357, como dois padrões que atraem muita atenção internacionalmente, entendendo as diferenças no design da espessura da parede entre eles desempenha um papel crucial na seleção correta, garantindo o desempenho e o uso seguro das válvulas de esferas . Em seguida, realizaremos uma análise aprofundada das diferenças no projeto da espessura da parede das válvulas de bola de trunnion DN300 sob esses dois padrões e fornecerá diretrizes de seleção correspondentes.
ASME B16.34 é um padrão formulado pela Sociedade Americana de Engenheiros Mecânicos. É aplicado principalmente ao design, fabricação, inspeção e outros aspectos de várias válvulas. Ele tem uma influência importante em indústrias como petróleo, química e energia em todo o mundo, especialmente na América do Norte, enfatizando a confiabilidade e a segurança das válvulas em condições de trabalho complexas, como alta pressão e alta temperatura.
O DIN 3357 é um padrão industrial alemão que abrange vários requisitos técnicos para válvulas industriais, como válvulas de esferas . É amplamente adotado na Europa e em muitos projetos internacionais. Ele se concentra em iniciar a partir da situação real da indústria europeia para garantir a universalidade, a durabilidade dos produtos de válvulas e sua boa adaptabilidade aos sistemas de oleodutos europeus.
Itens de comparação | ASME B16.34 | DIN 3357 |
Conceito de design | Com base em cenários de alta e alta temperatura nos Estados Unidos, garante força aumentando a espessura da parede e o fator de segurança é valorizado de forma conservadora. | A partir da universalidade e economia na Europa, otimiza a estrutura da espessura da parede e equilibra vários requisitos. |
Método de cálculo | Ele usa modelos mecânicos complexos, calcula com precisão a integração de vários fatores e possui regras de cálculo detalhadas de acordo com a classificação das condições de trabalho. | Com base nos métodos resumidos das práticas de engenharia européia, ele simplifica e otimiza em combinação com condições de trabalho comuns, o que é conveniente para operação e aplicação. |
Pesos de fatores -chave que afetam a espessura da parede | A pressão e a temperatura têm pesos altos e os requisitos rigorosos são impostos à força e resistência do material. | Levando em consideração a pressão e a temperatura, é dada mais atenção a fatores como a usinabilidade, adaptabilidade e custo dos materiais. |
Exemplos de valores de espessura da parede (assumindo condições de trabalho comuns) | Sob pressão média -alta e temperatura média, a espessura da parede do corpo da válvula pode estar em torno de 30 a 40 mm. | Nas mesmas condições de trabalho, a espessura da parede do corpo da válvula pode estar na faixa de 25 a 35 mm. |
· Se a válvula de esfera for aplicada a condições de trabalho com alta temperatura, alta pressão e requisitos de segurança extremamente altos, como grandes instalações de refino petroquímico na América do Norte, o design da espessura da parede sob o padrão ASME B16.34 tem mais vantagens. Seu fator de segurança conservador e espessura mais espessa da parede podem lidar melhor com pressão extrema, garantir uma operação estável a longo prazo e evitar acidentes de segurança, como a ruptura causada pela espessura insuficiente da parede.
· Se o cenário de uso for projetos industriais gerais na Europa, como oficinas comuns de produção química e sistemas de aquecimento, ao atender aos requisitos de pressão e temperatura normal, a válvula de esfera que cumpre com o padrão DIN 3357 é uma escolha mais apropriada devido à sua consideração de custo e universalidade no design da espessura da parede. Pode reduzir o custo de compra e a dificuldade de instalação, garantindo o desempenho.
· Quando o projeto está localizado principalmente na América do Norte e é usado em conjunto com numerosos sistemas e equipamentos de tubulação que seguem os padrões da ASME, escolhendo a válvula de esfera DN300 Trunnion que está em conformidade com o padrão ASME B16.34 pode garantir a conexão sem costura durante a conexão, a instalação e a operação de todo o sistema, reduzir os problemas de compatibilidade.
· Para projetos na Europa, considerando que os oleodutos locais, estações de bombeamento e outras infraestruturas seguem principalmente o sistema padrão DIN, a seleção da válvula de esfera que está em conformidade com o padrão DIN 3357 pode se adaptar melhor às instalações de apoio circundantes, melhorar a coordenação e a eficiência geral do sistema e garantir o progresso do líquido.
· Sob o padrão ASME B16.34, devido à espessura da parede relativamente espessa, custos de material, custos de processamento, custos de transporte etc. podem aumentar. No entanto, da perspectiva de operação de longo prazo, se as condições de trabalho forem duras, pode reduzir custos como manutenção e substituição, e os benefícios trazidos para garantir que a continuidade da produção também seja considerável.
· A válvula de esfera sob o padrão DIN 3357 presta mais atenção à economia no design da espessura da parede, e o custo inicial de compras é relativamente baixo. No entanto, ao selecionar, é necessário garantir que ele possa atender aos requisitos reais de condição de trabalho para evitar falhas durante o processo de uso devido à espessura insuficiente da parede, aumentando os custos adicionais de manutenção e as perdas de tempo de inatividade. É necessário equilibrar de forma abrangente a relação entre custo e benefício para seleção razoável.
Em resumo, ao selecionar as válvulas de esfera do Trunnion DN300 que cumprem os padrões ASME B16.34 e DIN 3357, é necessário considerar totalmente vários fatores, como características de condição de trabalho, áreas de projeto, instalações de suporte e gentileza de garanta as decisões de performances e a seleção mais apropriadas.
