Guia de seleção para válvulas de bola DBB em sistemas de transmissão e distribuição de gás urbano: A aplicação sinérgica do padrão API 6D e ISO 14313

Força estrutural geral

Considerando os pipelines de transmissão de gás de longa distância e fluxo de grande fluxo, ele deve ser capaz de suportar situações como diferenças de alta pressão e forças externas complexas.
- A espessura da parede do corpo da válvula e a força das peças de conexão são calculadas meticulosamente e estritamente reguladas. Diferentes classificações de pressão (como classe 150 - classe 2500) têm requisitos mínimos de espessura da parede para impedir que as válvulas sejam danificadas por flutuações de pressão.

Atendendo principalmente a vários cenários em sistemas de transmissão e distribuição de gás urbano, concentrando -se na boa correspondência com os acessórios e equipamentos circundantes, para que a válvula permaneça estável como um todo e não seja propensa a falhas quando a faixa de pressão não é grande, mas as operações são frequentes.

Design de canal de fluxo interno

O canal de fluxo deve ser particularmente suave, feito de acordo com as proporções de tamanho padrão e os requisitos de acabamento da superfície, permitindo que o gás flua rapidamente, para que o consumo de energia e as perdas de pressão sejam pequenas, o que é adequado para a transmissão de grande fluxo nas linhas principais.

Com base na garantia da suavidade básica do canal de fluxo, é dada mais atenção à forma como a forma do canal de fluxo pode controlar o fluxo com mais precisão. Alguns projetos de canais de fluxo cônicos ou em expansão serão usados ​​para atender à situação em que diferentes usuários têm diferentes requisitos de consumo de gás.

Material do corpo da válvula

Geralmente usa materiais de alta resistência, como aço de liga e aço carbono. Como pode haver substâncias corrosivas (como sulfeto de hidrogênio) no gás natural e a pressão é alta, as propriedades mecânicas de materiais como resistência à tração e tenacidade devem ser boas e existem requisitos rígidos para composições químicas.

O gás urbano é relativamente 'limpo'. Ao selecionar materiais, além de força suficiente, é dada mais atenção à capacidade de resistir à corrosão causada por quantidades vestigiais de umidade e impurezas, e o desempenho do processamento deve ser bom para facilitar a fabricação de corpos da válvula com dimensões e formas precisas. Aço inoxidável e aço fundido são comumente usados.

Material de vedação

Selecione bons materiais como politetrafluoroetileno (PTFE) e grafite flexível. Seus desempenhos em termos de resistência à temperatura, resistência à pressão, resistência ao desgaste e antienvelhecimento serão estritamente testados para garantir que o gás não vaze em condições de longo prazo e de alta pressão.

Também atribui grande importância à vedação. No entanto, combinado com a característica de operações frequentes de comutação em sistemas de gás urbano, é colocada mais ênfase na boa recuperação elástica e resistência ao desgaste dos materiais, para que a vedação possa ser restaurada imediatamente após cada operação. Materiais PTFE aprimorados são amplamente utilizados.

Teste de força de concha

Define claramente parâmetros como pressão de teste e tempo de retenção. De acordo com diferentes classificações de pressão, a força da concha é testada com uma pressão superior à pressão de trabalho nominal (por exemplo, 1,5 vezes) e mantida por cerca de 15 a 30 minutos para verificar se o corpo da válvula se deforma ou vazamentos, e deve ser capaz de suportar condições de pressão extrema.

Verifica a força dentro da faixa de pressão de trabalho comumente usada de gás urbano. A pressão do teste é definida de acordo com um múltiplo razoável da pressão de uso real (o múltiplo é ligeiramente menor que o da API 6D). O foco é se o shell sempre pode ser durável e estável sob alterações frequentes de pressão, e o ciclo de teste pode ser mais longo para simular a situação do uso real a longo prazo.

Teste de desempenho de vedação

Utiliza vários métodos, como o método da bolha e o método de queda de pressão, para detectar cuidadosamente o desempenho de vedação sob diferentes pressões, direções de fluxo médio e outras condições, exigindo vazamento extremamente baixo (como vazamento zero ou micro vazamento). Para válvulas de bola DBB com funções de fechamento bidirecional, ambas as direções de vedação devem ser confiáveis.

Além dos métodos de detecção convencionais, o desempenho de vedação também será testado quando a válvula for aberta em diferentes aberturas (simulando o processo de regulação do fluxo) para verificar se haverá vazamento ao regular o fluxo, de modo a atender aos requisitos de controle e segurança urbanos em sistemas de transmissão e distribuição de gás urbano. A faixa de vazamento permitida é determinada de acordo com cenários específicos de aplicação.

Marcação de válvulas

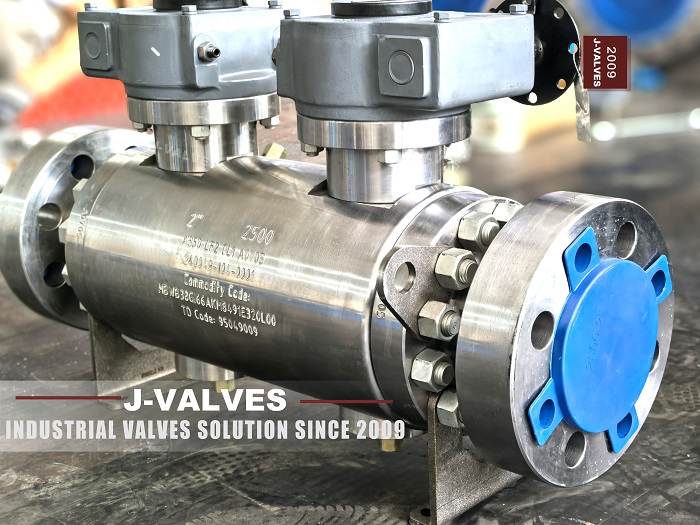

Marque claramente o modelo de especificação da válvula, a classificação de pressão (como a classe 600 de escrita), o fabricante, a data de produção e a marca indicando a conformidade com o padrão API 6D no corpo da válvula, de modo que é fácil identificar e rastrear as indústrias de petróleo e gás natural e é relativamente padronizado e universal.

Concentre -se na marcação de informações importantes relacionadas aos sistemas de transmissão e distribuição de gás urbano, como o tipo de gás aplicável, os parâmetros característicos do fluxo e a faixa de ajuste. Ele também inclui especificações básicas e informações do fabricante para facilitar o acesso rápido às principais informações durante a instalação, manutenção e operação.

Provisão de documentação

O fabricante deve fornecer desenhos detalhados de design, certificados de qualidade do material, registros de processos de fabricação e vários relatórios de teste (como relatórios de testes não destrutivos, relatórios de teste de desempenho etc.) para provar que a válvula está em conformidade com o padrão API 6D, facilitando o controle de qualidade e o arquivamento do comprador e do usuário.

Além dos documentos de prova convencionais, é colocada mais ênfase ao fornecer a curva característica da regulação do fluxo da válvula e o manual de operação e manutenção (contendo sugestões de operação e precauções para sistemas de gás urbano) para ajudar os operadores a usar e manter o poço da válvula e integrá -lo em todo o sistema de transmissão e distribuição.
