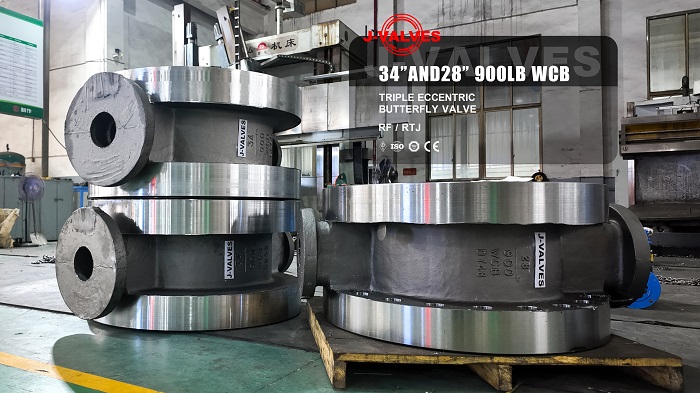

As válvulas borboleta excêntricas triplas padrão não podem se adaptar a layouts especiais de tubulação, temperaturas extremas e condições de trabalho de alta pressão nas indústrias petroquímica, química de carvão, energia térmica e processamento de petróleo e gás, tornando as válvulas borboleta de deslocamento triplo personalizadas a escolha ideal para fechamento e estrangulamento em tubulações industriais pesadas. Com base nas fotos finalizadas do workshop de válvulas borboleta excêntricas triplas Classe 900 WCB de 28' e 34' , este artigo apresenta as principais vantagens de personalização de J-VALVES e casos de projetos verificados no exterior para apoiar a aquisição de válvulas por compradores globais.
Como um fabricante integrado de válvulas com fundição própria, oficina de usinagem CNC de precisão, departamento independente de pesquisa e desenvolvimento de vedações e laboratório de testes completos, J-VALVES difere das empresas de comércio de válvulas sem capacidade de produção. Equipado com mandriladora para serviço pesado, torno vertical e linha de tratamento térmico, concluímos a produção interna completa de válvulas borboleta de alta pressão Classe 900 de grandes dimensões de 28 'e 34' , cobrindo design personalizado, fundição, usinagem, montagem e teste de vazamento API598. Nossas válvulas borboleta Classe 900 WCB acabadas adotam corpo fundido de precisão ASTM A216 WCB com tratamento térmico normalizado para eliminar o estresse de fundição e evitar a deformação do corpo sob alta pressão. Tanto a face elevada RF quanto o flange de junta de anel RTJ podem ser personalizados conforme necessário, enquanto a sede de metal com face dura Stellite é opcional para meios agressivos de alta temperatura, abrasivos ou contendo H₂S.
Depois que os clientes enviam detalhes das condições de trabalho, incluindo temperatura média, pressão nominal, tamanho do tubo e dimensão do atuador, nossa equipe de engenharia calcula a espessura da parede e os parâmetros da estrutura de deslocamento triplo, entregando desenhos 2D e modelos 3D em 24 horas. Para válvulas personalizadas de serviço pesado 34IN Classe 900, engrossamos a parede do corpo de acordo com ASME B16.34 e otimizamos o design do munhão para evitar deformação e vazamento sob alta pressão de fluido.
Além do aço carbono ASTM A216 WCB padrão, o aço inoxidável CF8/CF8M, o aço de liga WC6/WC9 e o aço anti-enxofre NACE estão disponíveis para serviços de trabalho corrosivos, de alta temperatura ou criogênicos para atender a todos os tipos de meio industrial.
Processamento personalizado de ranhura RTJ não padrão ou flange RF; duas soluções de vedação: vedação de metal duro para serviços de alta temperatura e alta pressão e vedação macia composta para meios corrosivos em geral; tamanho personalizado da conexão do top drive para se ajustar perfeitamente aos atuadores de engrenagem pneumáticos, elétricos, hidráulicos ou manuais existentes dos clientes, sem modificação da tubulação no local.
Todas as válvulas borboleta excêntricas triplas personalizadas passam no teste hidrostático e de estanqueidade ao ar API598, com suporte de certificados CE, ISO e API para exportação para o mercado global. A produção interna reduz o ciclo de fabricação em mais de 25% em comparação com fornecedores terceirizados de fundição para garantir a entrega dentro do prazo para projetos em todo o mundo.
As válvulas borboleta excêntricas triplas importadas originais sofreram vazamentos frequentes na sede e deformação térmica no oleoduto de transferência de calor de 380 ℃. J-VALVES forneceu válvulas borboleta de deslocamento triplo Classe900 WCB personalizadas de 28' e 34' com vedação totalmente revestida em Stellite e corpo de válvula reforçado. As válvulas personalizadas funcionam continuamente por 3 anos com vazamento zero e ajudam o cliente a reduzir o custo total de aquisição em 32%.
A tubulação existente apresenta flange RTJ com ranhura profunda especial que não pode corresponder às válvulas borboleta padrão. J-VALVES desenho de usinagem de flange revisado e dimensão de conexão do corpo personalizada de acordo com a medição de campo, todas as válvulas terminam a instalação em uma etapa sem retrabalho e garantem um comissionamento tranquilo do projeto.
A tubulação contém gás corrosivo de sulfeto de hidrogênio a 320°C. Em vez de válvulas caras importadas na Europa, o proprietário da planta selecionou J-VALVES corpo WCB com tratamento térmico NACE personalizado, além de válvulas borboleta triplas excêntricas com vedação totalmente metálica . Nossas válvulas personalizadas passam por inspeção completa de terceiros com economia de custos de 40% em comparação com alternativas importadas.
Nunca use o corpo padrão Classe 150 para aplicações de alta pressão Classe 900; parede corporal espessada personalizada é necessária para resistência à pressão;
Flange RTJ + vedação metálica rígida é recomendada para serviços de vapor e óleo pesado em alta temperatura; Flange RF + vedação composta macia funciona para água normal e gás comum para controlar o custo de compra;
Envie os parâmetros completos das condições de trabalho antes da personalização para evitar especificações inadequadas e subsequente perda de produção.
