Nos sistemas de tubulação industrial, as válvulas de verificação e as válvulas de borboleta são dois tipos comuns de válvulas, que desempenham papéis importantes no controle de fluidos. No entanto, devido às diferenças em suas estruturas e funções, a escolha do tipo de válvula apropriada requer uma consideração abrangente de fatores como pressão, temperatura e material. Este artigo comparará os pontos -chave para selecionar válvulas de verificação e válvulas de borboleta em forma de tabular para ajudar os leitores a entender melhor como fazer seleções de acordo com requisitos específicos.
Fatores de seleção | ||
Classificações de pressão | Aplicável a sistemas de baixa pressão, geralmente não excedendo o PN40, mas alguns modelos de alto desempenho podem suportar pressões mais altas (como o PN160). | Aplicável a sistemas de baixa pressão, geralmente não excedendo o PN40, mas pode suportar pressões mais altas (como 300 psi) em circunstâncias específicas. |
Faixa de temperatura | Dependendo do material, ele pode se adaptar a uma faixa de temperatura de -29 ° C a 425 ° C. | Geralmente aplicável a ambientes com temperatura ≤ 80 ° C, mas alguns projetos especiais podem funcionar sob condições de até 300 ° C. |
Seleção de material | Os materiais comumente usados incluem aço inoxidável, ferro fundido, ligas de cobre, etc. Materiais resistentes à corrosão ou de alta temperatura podem ser selecionados de acordo com as características do meio. | Os materiais comumente usados incluem aço carbono, aço inoxidável, ferro fundido, etc. As vedações podem ser feitas de EPDM, fluoroelastômero, etc. |
Características de fluxo | As características do fluxo são aproximadamente lineares, adequadas para ocasiões em que é necessário controle preciso do fluxo. | As características do fluxo são aproximadamente lineares, adequadas para pipelines de grande diâmetro e requisitos de regulação de fluxo. |
Espaço de instalação | Compacto em estrutura, adequado para ambientes de instalação com espaço limitado. | Curta em dimensão presencial, adequada para pipelines de grande diâmetro ou com restrição de espaço. |
Mídia aplicável | Aplicável a meios limpos, como água limpa, gás, vapor, etc., não é adequado para mídia contendo partículas sólidas ou com alta viscosidade. | Aplicável a mídias como água, produtos petrolíferos, ar comprimido, etc., mas não é adequado para ambientes de alta temperatura e alta pressão. |
Desempenho de vedação | Os materiais das superfícies de vedação são diversos, como borracha, metal, etc. As formas de vedação apropriadas precisam ser selecionadas de acordo com as condições de trabalho. | Os materiais das superfícies de vedação incluem vedações macias (como EPDM) e vedações duras (como metal), adequadas para diferentes condições de trabalho. |
Economia | Custo relativamente baixo, especialmente adequado para pequenos pipelines. | Maior custo, mas adequado para pipelines de grande diâmetro e condições de trabalho especiais. |

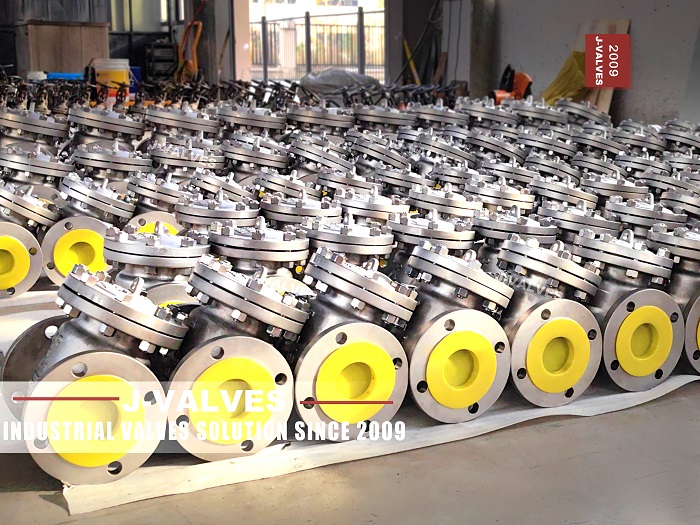

Características e cenários aplicáveis das válvulas de verificação:
1. As válvulas de verificação são usadas principalmente para evitar o refluxo da mídia e são aplicáveis a meios limpos, como água clara, gás e vapor.
2. Eles são compactos em estrutura e adequados para ambientes de instalação com espaço limitado.
3. Dependendo das diferenças nas classificações de pressão e faixas de temperatura, as válvulas de verificação podem ser divididas em vários tipos, como válvulas de verificação de balanço, válvulas de seleção de elevação e válvulas de verificação de borboleta.
Características e cenários aplicáveis de válvulas de borboleta:
1. As válvulas de borboleta são aplicáveis à regulação do fluxo e a pipelines de grande diâmetro. Eles são curtos em dimensão presencial e convenientes de instalar.
2. Devido às limitações de seu material de vedação, as válvulas de borboleta geralmente não são adequadas para ambientes de alta temperatura e alta pressão.
3. Em ocasiões em que são necessárias abertas e fechamentos rápidos, as válvulas de borboleta são favorecidas por sua operação simples.
Resumo:
As válvulas de verificação e as válvulas de borboleta têm suas próprias vantagens e desvantagens. Ao selecionar válvulas, deve -se considerar abrangente a fatores como pressão, temperatura, material e cenários de aplicação de acordo com condições de trabalho específicas. Por exemplo, em sistemas de pipeline com baixa pressão e mídia limpa, as válvulas de verificação são uma escolha mais econômica; Enquanto em ocasiões em que é necessária regulação de fluxo de grande diâmetro, as válvulas de borboleta são mais apropriadas.
