Válvulas de retenção de alta temperatura: considerações sobre materiais e design

As válvulas de retenção são componentes críticos em sistemas de tubulação industrial, garantindo fluxo unidirecional e evitando refluxo que pode danificar equipamentos ou interromper processos. Ao operar em ambientes de alta temperatura – como linhas de vapor, reatores químicos e sistemas de geração de energia – a seleção dos materiais e do design da válvula torna-se crucial.

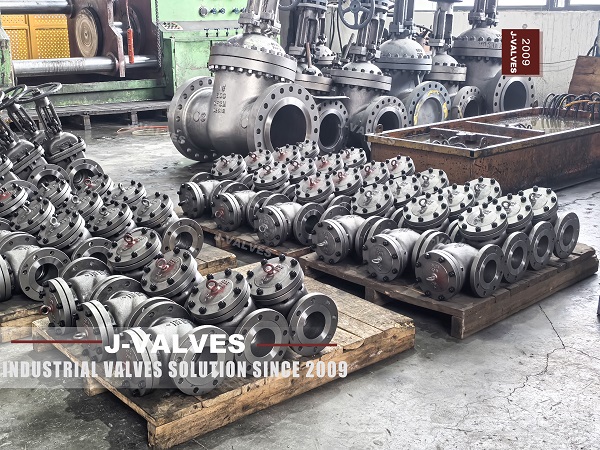

Compreendendo as válvulas de retenção de alta temperatura

As válvulas de retenção para altas temperaturas são projetadas para suportar temperaturas elevadas, mantendo ao mesmo tempo uma vedação confiável e integridade estrutural. Ao contrário das válvulas de retenção padrão, que podem usar sedes macias ou ligas padrão, as variantes de alta temperatura exigem materiais que resistam à degradação térmica, mantenham a resistência mecânica e evitem vazamentos sob condições extremas.

As principais aplicações incluem:

• Sistemas de vapor e condensado

• Processamento químico em alta temperatura

• Sistemas de geração de energia e água de alimentação de turbinas

• Operações de refino de petróleo e gás

Considerações materiais

1. Materiais do corpo

• Aço inoxidável (304/316/321): Oferece boa resistência à corrosão e desempenho moderado em altas temperaturas (até 800°F/427°C para 321).

• Aço Carbono com Liga: Usado para resistência elevada em altas temperaturas, mas requer proteção adequada contra corrosão.

• Aço Inoxidável Duplex e Super Duplex: Excelente combinação de resistência, resistência à corrosão e tolerância à temperatura, adequado para fluidos agressivos de alta temperatura.

• Ligas de Níquel (Inconel, Hastelloy): Excepcional estabilidade térmica e resistência à corrosão; ideal para temperaturas extremamente altas (>1000°F/538°C) e aplicações químicas.

2. Materiais do assento

• Sedes Metálicas: Necessárias para temperaturas além da faixa segura de assentos macios ou de polímero. Os materiais comuns incluem aço inoxidável, ligas de cobalto e sobreposições de estelite.

• Sedes de PTFE ou Grafite: Limitadas a altas temperaturas moderadas. A grafite é preferível quando as temperaturas excedem os limites do polímero devido à sua alta tolerância térmica.

• Elastômeros: Raramente usados ​​em ambientes de alta temperatura devido ao risco de degradação térmica.

3. Materiais de vedação e gaxeta

• Juntas de grafite: Fornecem vedação confiável em condições de alta temperatura e alta pressão.

• Juntas em espiral: Juntas flexíveis reforçadas com metal, adequadas para expansão térmica dinâmica.

• O-Rings ou anéis metálicos: Para aplicações extremas onde as vedações macias tradicionais falhariam.

Considerações de design

1. Seleção do tipo de válvula

• Válvulas de retenção oscilantes: adequadas para sistemas de grande diâmetro e baixa pressão, mas podem apresentar fechamento retardado em altas temperaturas.

• Válvulas de retenção de elevação: oferecem resposta rápida, mas exigem dimensionamento cuidadoso para gerenciar as forças induzidas pelo fluxo.

• Válvulas de retenção de disco inclinável: Combinam queda de baixa pressão com fechamento rápido, frequentemente usadas em linhas de vapor ou fluidos de alta temperatura.

2. Acomodação de Expansão Térmica

As altas temperaturas causam expansão térmica dos componentes da válvula, o que pode afetar a vedação e o movimento. As estratégias de design incluem:

• Mecanismos de disco flexível ou mola: Mantenha o fechamento adequado apesar do crescimento térmico.

• Munhão ou Discos Guiados: Evita o desalinhamento durante a expansão.

• Folgas adequadas: permitem expansão sem emperramento ou vazamento.

3. Considerações sobre fluxo e pressão

• Otimização da queda de pressão: As válvulas de retenção de alta temperatura devem equilibrar a eficácia da vedação com resistência mínima ao fluxo.

• Prevenção de refluxo: O dimensionamento adequado garante que o fluxo reverso não cause danos à sede ou efeitos de golpe de aríete.

• Forças Dinâmicas: O projeto deve levar em conta a força do fluido de alta velocidade que atua no disco da válvula, especialmente em linhas de vapor ou óleo quente.

4. Manutenção e acessibilidade

• Fácil desmontagem: Sistemas de alta temperatura podem exigir inspeções mais frequentes para verificar desgaste, erosão ou fadiga térmica.

• Sedes e vedações substituíveis: Os componentes modulares reduzem o tempo de inatividade e os custos de substituição.

Melhores práticas para aplicações de alta temperatura

1. Compatibilidade de materiais: Garanta que os materiais do corpo, do disco e da sede resistam à temperatura e à composição química do fluido.

2. Tolerância ao Ciclo Térmico: Considere ciclos repetidos de aquecimento e resfriamento, que podem causar tensão nas juntas e peças móveis.

3. Análise de fluxo: realize dinâmica de fluidos computacional (CFD) ou cálculos de engenharia para prever o comportamento da válvula sob condições de alta temperatura.

4. Inspeção Regular: Monitore sinais de deformação, empenamento ou degradação da sede, especialmente em aplicações industriais críticas.

Conclusão

As válvulas de retenção de alta temperatura são essenciais para proteger sistemas industriais contra refluxo e, ao mesmo tempo, manter o desempenho sob condições extremas. A seleção do corpo, da sede e dos materiais de vedação apropriados, combinados com uma atenção cuidadosa às características do projeto, como tipo de válvula, gerenciamento de expansão térmica e acessibilidade para manutenção, garantem confiabilidade e segurança a longo prazo. Ao compreender essas considerações, os engenheiros e projetistas de sistemas podem otimizar a seleção de válvulas, reduzir o risco operacional e obter um desempenho eficiente e sem problemas em sistemas de fluidos de alta temperatura.
