Como selecionar J-VALVES Verifique as válvulas com base em características, aplicações e qualidade

I. Análise das características de J-VALVES Verifique válvulas

(A) Características estruturais

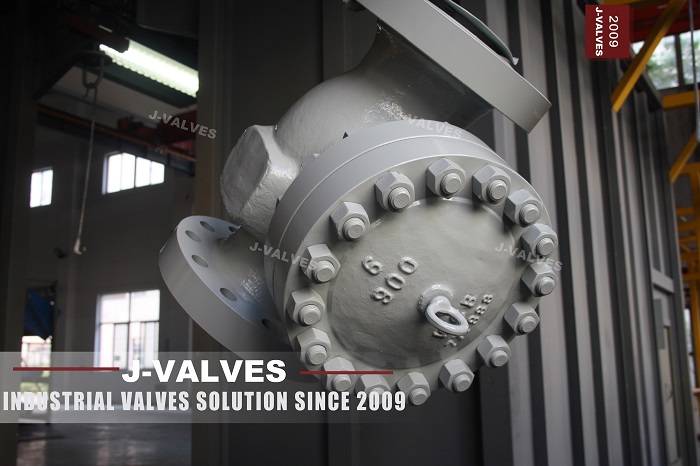

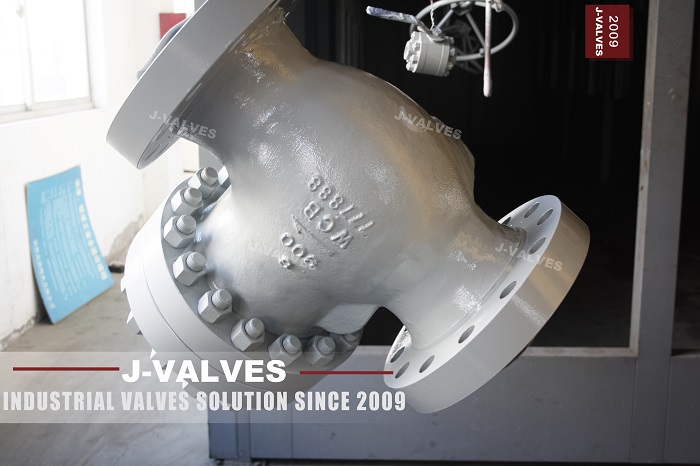

• Tipo de balanço: O disco da válvula gira em torno do eixo do pino fora do assento da válvula, com uma estrutura simples, bom desempenho de vedação e baixa resistência ao fluido. Possui uma grande altura de abertura e é adequado para aplicações de grande diâmetro e alto fluxo. No entanto, é relativamente grande em tamanho e requer um alto espaço de instalação.

• Tipo de elevação: O disco da válvula se move ao longo da linha central vertical do corpo da válvula. Possui uma estrutura compacta e um desempenho confiável de vedação. No entanto, a resistência do fluido que passa é relativamente grande e geralmente é adequada para sistemas de oleoduto de diâmetro pequeno e baixo fluxo.

• Tipo de borboleta: O disco da válvula está na forma de uma borboleta e é aberto e fechado por rotação. Tem uma rápida velocidade de abertura e fechamento e é conveniente operar. Com uma estrutura simples, tamanho pequeno e peso leve, seu desempenho de vedação é relativamente ruim e é usado principalmente em ocasiões em que o requisito de vedação não é alto.

• Tipo de tubulação: O corpo da válvula está na forma de um pipeline reto, com baixa resistência ao fluido e instalação conveniente. Pode ser instalado diretamente no pipeline, salvando espaço. No entanto, seu desempenho de vedação e resistência à pressão são relativamente fracos.

(B) Características do princípio de trabalho

• Drivado pela pressão do fluido: a maioria das válvulas de verificação J-VALVES é acionada pela pressão do próprio fluido para abrir ou fechar o disco da válvula. Quando o fluido flui para a frente, a pressão do fluido supera a força de mola ou a gravidade para abrir o disco da válvula. Quando o fluido para de fluir ou flui para trás, o disco da válvula se fecha sob a ação da força da mola, gravidade ou pressão do fluido reverso, impedindo assim que o fluido flua para trás.

• Com a função de fechamento lento: algumas válvulas de verificação J-VALVES são projetadas com dispositivos de fechamento lento, como molas de amortecimento. Esse projeto permite que o disco da válvula feche rapidamente uma peça primeiro e depois feche lentamente a parte restante durante o processo de fechamento, evitando efetivamente o fenômeno do martelo de água causado pelo rápido fechamento do disco da válvula e protegendo o sistema de oleoduto contra os danos do impacto do martelo de água.

Ii. Cenários de aplicativos de J-VALVES Verifique as válvulas

(A) Aplicações em diferentes indústrias

• Indústria petroquímica: nos oleodutos de transmissão de petróleo e gás, bem como os oleodutos de entrada e saída de vários reatores, torres e outros equipamentos no processo de produção química, J-VALVES Verificar as válvulas são frequentemente usadas para impedir o refluxo dos meios e evitar os acidentes de segurança causados ​​pelo fluxo de recuperação, como mistura de mídia e danos ao equipamento. Por exemplo, no processo de refino de óleo, ele é usado para impedir que o petróleo de bruto flua de volta para a bomba quando a bomba para durante o processo de transmissão, evitando danos à bomba.

• Indústria de energia: nos sistemas de água de resfriamento e nos sistemas de água de alimentação das usinas de energia, as válvulas de verificação são usadas para garantir que o fluxo de água unidirecional e impedir que a água flua para trás, o que pode levar ao resfriamento insuficiente do equipamento ou pressão anormal no sistema de água de alimentação. Enquanto isso, no sistema de pipeline a vapor, eles também são usados ​​para impedir o refluxo do vapor e garantir a operação normal do equipamento.

• Indústria municipal de abastecimento de água e drenagem: em redes de abastecimento de água urbana, estações de tratamento de esgoto e outros locais, as válvulas de verificação são usadas para impedir que o refluxo da água, evite que o esgoto flua de volta para poluir a água limpa ou impedir que a água flua para trás para danificar as bombas de água e outros equipamentos após a parada da bomba. Por exemplo, a válvula de retenção instalada na saída da bomba de água no oleoduto de abastecimento de água urbana pode impedir que a água flua de volta para a bomba quando a bomba parar e proteger a bomba de água do impacto do martelo de água.

• Indústria de alimentos e farmacêuticos: em sistemas de pipeline com altos requisitos de higiene no processamento de alimentos e produção farmacêutica, como linhas de produção de bebidas e tubulações de transmissão de medicina líquida, higiênicas J-VALVES válvulas de verificação são adotadas para impedir o retorno dos materiais e evitar a poluição, garantir a qualidade do produto e a segurança da produção.

(B) Aplicações em diferentes condições de trabalho

• Condições de trabalho de alta temperatura e alta pressão: para sistemas de tubulação que funcionam em ambientes de alta e alta pressão, como tubulações de vapor e tubulações de transmissão média de alta temperatura na indústria petroquímica, J-VALVES verificação de válvulas resistentes à alta temperatura e alta pressão devem ser selecionadas. Essas válvulas geralmente são feitas de aço de liga de alta temperatura e outros materiais e equipadas com vedações resistentes à temperatura de alta temperatura para garantir o desempenho de confiabilidade e vedação em condições duras de trabalho.

• Condições de trabalho de baixa temperatura: Nos pipelines de transmissão média de baixa temperatura, como oleodutos de gás natural liquefeito (GNL), as válvulas de verificação precisam ter um bom desempenho de baixa temperatura. Seus materiais e selos devem ser capazes de manter uma boa resistência e desempenho de vedação em baixas temperaturas para evitar vazamentos ou refluxo de médio causado por fragilização do material ou falha de vedação.

• Condições de trabalho médias corrosivas: quando meios corrosivos, como ácido, álcalis e soluções de sal, são transportados no pipeline, J-VALVES válvulas de verificação devem ser feitas de materiais com forte resistência à corrosão, como aço inoxidável, o aço, o plastico, o valor do plasfuetil, e os materiais de vedação de corrosão, como otretrafluororororororororão e a sedora de corrosão, como o pófluor, e o sedimento por corrosão, como os materiais de vedação de corrosão, como o picano, como o sedimento, como os materiais de seleção, como poli-seleto, etc. corroído e danificado e garanta sua operação normal.

• Alta velocidade de fluxo Condições de trabalho: Nos sistemas de tubulação com alta velocidade de fluxo de fluido, a resistência ao fluido e o desempenho de vedação das válvulas de seleção são particularmente importantes. Válvulas de verificação com baixa resistência ao fluido e desempenho confiável de vedação, como válvulas de seleção do tipo balanço, devem ser selecionadas para reduzir a perda de energia do fluido e garantir que eles ainda possam impedir efetivamente o fluxo de fluido sob alta velocidade de fluxo.

Diferentes tipos de J-VALVES As válvulas de verificação são adequadas para diferentes cenários de aplicação. Selecionar o tipo apropriado de válvula de retenção é crucial para a operação normal do sistema. A seguir, é apresentada uma comparação de vários cenários de aplicação comuns:

Iii. Avaliação de qualidade de J-VALVES Verifique as válvulas

• Material do corpo da válvula: O corpo da válvula é o principal componente da válvula de retenção e seu material deve ter resistência, tenacidade e resistência à corrosão suficientes. Os materiais comuns da carroceria da válvula incluem ferro fundido, aço fundido, aço inoxidável, aço de liga, etc. Os corpos da válvula de ferro fundido são adequados para ocasiões com baixa pressão, temperatura moderada e corrosão fraca. Os corpos da válvula de aço fundido têm alta resistência e são adequados para sistemas de tubulação de média e alta pressão. Os corpos da válvula de aço inoxidável têm boa resistência à corrosão e são adequados para sistemas de tubulação que transportam meios corrosivos. Os corpos da válvula de aço da liga podem ser usados ​​em condições de trabalho especiais, como alta temperatura e alta pressão.

• Material do disco da válvula: O disco da válvula é um componente essencial da válvula de retenção e seu material deve ter boa resistência ao desgaste, resistência à corrosão e desempenho de vedação. Geralmente, é feito dos mesmos materiais de grau ou de alta qualidade que o corpo da válvula, como aço inoxidável, aço de liga, etc. Para algumas condições de trabalho especiais, liga dura e outros materiais também podem ser usados ​​para melhorar a resistência ao desgaste e a vida útil do disco da válvula.

• Material de vedação: a qualidade do material de vedação afeta diretamente o desempenho de vedação da válvula de retenção . Os materiais de vedação comumente usados ​​incluem borracha, politetrafluoroetileno (PTFE), vedações de metal, etc. As vedações de borracha têm boa elasticidade.
