Em sistemas de controle de fluidos, manter um fluxo consistente e confiável de líquidos e gases é essencial para a segurança e a eficiência de todo o sistema. Um componente crucial que desempenha um papel significativo no controle da direção do fluxo é a válvula de retenção . As válvulas de retenção, também conhecidas como válvulas de retenção , permitem que o fluido flua apenas em uma direção e evitam o refluxo, o que pode levar a ineficiências, danos ou até falhas do sistema.
Uma válvula de retenção é um tipo de válvula que impede automaticamente o fluxo reverso em um tubo. Ele é projetado para permitir que o fluido flua em apenas uma direção, normalmente permitindo o fluxo na direção direta enquanto fecha hermeticamente para evitar o refluxo quando o fluxo para ou inverte. Essas válvulas são usadas em uma ampla gama de aplicações onde o controle da direção do fluxo é essencial, como em sistemas de tratamento de água, oleodutos e gasodutos, processamento químico e sistemas HVAC.
A função principal de uma válvula de retenção é proteger bombas, compressores e outros componentes críticos do sistema contra danos causados por refluxo, que pode levar a picos de pressão, contaminação do sistema ou danos ao fluxo reverso.
Existem vários tipos de válvulas de retenção, cada uma com suas próprias vantagens, dependendo da aplicação, dos requisitos do sistema e das características do fluido. Os tipos mais comuns de válvulas de retenção incluem:

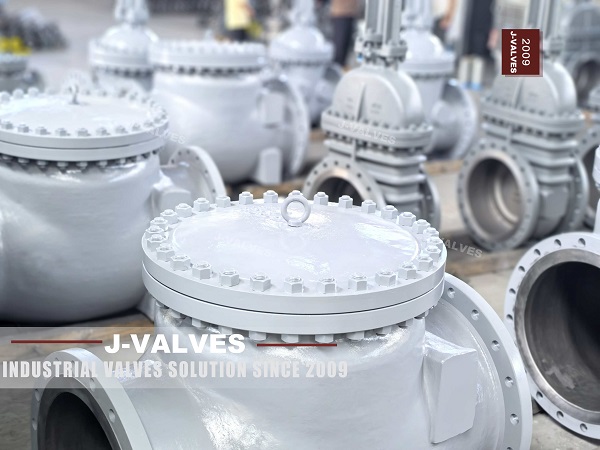

As válvulas de retenção oscilantes são o tipo de válvula de retenção mais amplamente utilizado. Eles têm um disco articulado que abre quando o fluido flui na direção correta e fecha quando o fluxo para ou inverte.
Aplicações : Ideal para tubos de grandes dimensões e sistemas com vazões baixas a moderadas.
Vantagens : Design simples, econômico e confiável.
Desvantagens : As válvulas de retenção oscilantes podem demorar mais para fechar, levando ao potencial de golpe de aríete (um aumento de pressão causado pelo fechamento rápido da válvula).
As válvulas de retenção de mola usam um mecanismo acionado por mola para manter a válvula fechada até que a pressão do fluido que entra supera a resistência da mola. Quando a pressão for suficiente, a válvula se abre para permitir o fluxo do fluido.
Aplicações : Usado em sistemas com tubos menores, velocidades de fluxo mais altas e aplicações onde é necessário um fechamento mais rápido.
Vantagens : Tempo de resposta rápido e risco reduzido de golpe de aríete.
Desvantagens : Pode exigir mais manutenção devido ao mecanismo de mola.
As válvulas de retenção esféricas apresentam uma esfera que fica em uma sede para bloquear o refluxo quando o fluxo do fluido para. A esfera é afastada da sede quando a direção do fluxo está correta, permitindo a passagem do fluido.
Aplicações : Comumente usado em sistemas de baixa pressão, sistemas de combustível e aplicações onde o espaço é uma preocupação.
Vantagens : Design simples e compacto com tempos de resposta rápidos.
Desvantagens : Capacidade de fluxo limitada e pode estar sujeita a entupimento em sistemas com partículas.
As válvulas de retenção de elevação usam um disco ou pistão que se eleva da sede para permitir o fluxo na direção correta. Eles são projetados para fechar automaticamente quando o fluxo é revertido, contando com a gravidade e a pressão do fluxo reverso para fechar a válvula.
Aplicações : Ideal para sistemas de tubulações horizontais com aplicações de alto fluxo, como HVAC ou tratamento de água.
Vantagens : Design compacto, desempenho eficiente e fácil de instalar.
Desvantagens : Pode sofrer vazamento se a válvula não estiver assentada corretamente.
A válvula de retenção de disco inclinável apresenta um disco articulado que se inclina para permitir o fluxo em uma direção. Quando o fluxo se inverte, o disco inclina-se para trás para vedar a abertura da válvula.
Aplicações : Comum em sistemas grandes e de alto fluxo, incluindo distribuição de água e sistemas de vapor.
Vantagens : Eficiente para grandes volumes de vazão e sistemas de alta pressão.
Desvantagens : Design mais complexo e mais caro em comparação com outros tipos de válvulas de retenção.
Ao selecionar uma válvula de retenção para o seu sistema de controle de fluidos, vários fatores devem ser considerados para garantir que a válvula funcionará de maneira eficaz e fornecerá confiabilidade a longo prazo. Esses fatores incluem:
A direção e a taxa do fluxo do fluido são cruciais ao selecionar uma válvula de retenção. Diferentes tipos de válvulas de retenção são adequados para diferentes características de fluxo, e a válvula deve corresponder à vazão do sistema para evitar o refluxo de forma eficiente.
Vazão : As válvulas de retenção devem ser dimensionadas de acordo com a vazão esperada para garantir que possam abrir e fechar suavemente sem causar perda excessiva de pressão.
Direção do fluxo : Certifique-se de que a válvula de retenção esteja instalada na direção correta, pois o fluxo reverso impedirá que a válvula funcione corretamente.
As válvulas de retenção devem ser escolhidas tendo em mente a classificação de pressão do sistema. A válvula deve ser capaz de suportar a pressão operacional máxima do sistema, incluindo possíveis picos ou picos de pressão.
Classe de Pressão : Verifique a classe de pressão da válvula (ANSI 150, ANSI 300, etc.) para garantir que ela corresponda às condições de pressão do sistema.
O tipo de fluido controlado (água, óleo, gás, produtos químicos, etc.) afeta significativamente a escolha da válvula de retenção. Propriedades como viscosidade, temperatura e potencial para partículas sólidas devem ser consideradas.
Fluidos Corrosivos : Se o fluido for corrosivo, é essencial selecionar uma válvula feita de materiais como aço inoxidável ou ligas projetadas para resistir à corrosão.
Partículas no fluido : Para fluidos com partículas suspensas, pode ser necessária uma válvula de retenção esférica ou uma válvula de retenção oscilante com um design robusto para evitar entupimento.
O local de instalação e o espaço disponível para a válvula de retenção são considerações importantes. Alguns tipos de válvulas de retenção, como válvulas de retenção esféricas e válvulas de retenção com mola , são mais compactas e adequadas para instalações com espaço limitado.
Instalação vertical versus horizontal : Algumas válvulas de retenção, como válvulas de retenção de elevação , apresentam melhor desempenho quando instaladas verticalmente, enquanto outras podem ser instaladas em qualquer orientação.
O tamanho da válvula de retenção deve corresponder ao tamanho do tubo para garantir um funcionamento suave, sem resistência excessiva ou perda de pressão. A válvula deve ter o mesmo tamanho nominal que o diâmetro do tubo para manter a eficiência do fluxo do sistema.
Dimensionamento : O dimensionamento adequado é essencial para evitar problemas como cavitação, desgaste excessivo ou vedação incorreta. Use as diretrizes do fabricante ou tabelas de engenharia para garantir que a válvula tenha o tamanho apropriado.
O material do corpo da válvula de retenção e dos componentes internos deve ser compatível com o fluido e as condições ambientais.
Materiais comuns : Aço inoxidável, ferro fundido, latão e plástico são comumente usados para corpos de válvulas de retenção. Escolha materiais com base em fatores como resistência à corrosão , , tolerância à temperatura e resistência.
Escolher a válvula de retenção correta para o seu sistema de controle de fluido é essencial para garantir uma operação suave e confiável e evitar danos ao sistema devido ao refluxo. Ao compreender os diferentes tipos de válvulas de retenção disponíveis e considerar fatores como direção do fluxo, , classificação de pressão, , propriedades do fluido e compatibilidade de tamanho , você pode selecionar a válvula mais apropriada para sua aplicação.
