Classificação de pressão e otimização de fluxo em filtros de cesta

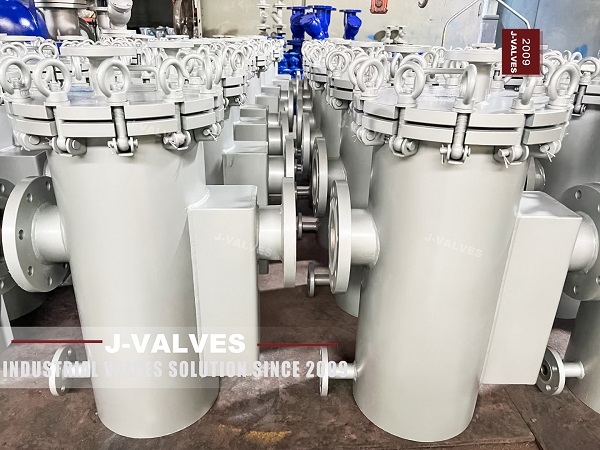

Os filtros de cesta são componentes críticos em sistemas de tubulação industrial , projetados para proteger bombas, válvulas, trocadores de calor e outros equipamentos contra detritos e contaminação por partículas. Para maximizar a eficiência e a segurança, duas considerações principais são essenciais: classificação de pressão e otimização de fluxo . O projeto e a manutenção adequados garantem operação confiável, tempo de inatividade reduzido e eficiência energética.

1. Compreendendo a classificação de pressão em filtros de cesta

O que é classificação de pressão?

A classificação de pressão de um filtro de cesto define a pressão máxima de trabalho permitida (MAWP) em uma determinada temperatura. Exceder esta pressão pode levar a:

• Falha estrutural do corpo do filtro

• Vazamento ou dano à vedação

• Tempo de inatividade do sistema e riscos operacionais

Padrões principais

• ANSI/ASME B16.34 : Fornece classificações de pressão-temperatura para válvulas e filtros industriais.

• API 610/600 : Oferece orientação adicional para sistemas químicos e petroquímicos que exigem alta confiabilidade.

Fatores que influenciam a classificação de pressão

1. Material do corpo : Aço carbono, aço inoxidável e bronze (por exemplo, C95800) oferecem diferentes tolerâncias de pressão.

2. Temperatura : A classificação de pressão diminui com o aumento da temperatura operacional.

3. Tamanho do filtro : Diâmetros maiores podem exigir paredes mais espessas ou estruturas reforçadas.

4. Tipo de fluido : Fluidos corrosivos necessitam de materiais mais duráveis ​​para manter a integridade da pressão.

2. Princípios de Otimização de Fluxo

Embora os filtros de cesto forneçam proteção, o design inadequado pode causar queda de pressão e reduzir a eficiência do sistema.

Considerações importantes

1. Tamanho da malha do filtro

• A malha mais fina captura mais detritos, mas aumenta a resistência ao fluxo.

• A malha mais grossa reduz a queda de pressão, mas permite a passagem de partículas maiores.

2. Design da cesta e área de superfície

• Uma área maior do cesto reduz a velocidade do fluido através da malha, minimizando a queda de pressão.

• Cestos cilíndricos ou cônicos podem melhorar a coleta de detritos sem restringir o fluxo.

3. Caminho de fluxo

• Superfícies internas lisas e caminhos de fluxo diretos reduzem a turbulência.

• Evite curvas acentuadas a montante ou a jusante do filtro.

4. Opções de ignorar

• Os sistemas críticos podem incluir linhas de derivação paralelas para manter o fluxo durante a limpeza ou manutenção.

3. Análise de queda de pressão

A queda de pressão através de um filtro tipo cesto é influenciada por:

• Taxa de fluxo

• Tamanho da malha e área do cesto

• Detritos acumulados

Exemplo

Para um sistema de água operando a 300 GPM :

• Uma cesta grossa de malha 20 pode produzir inicialmente uma queda de 2 psi .

• Uma cesta fina de malha 60 pode produzir uma queda de 6–8 psi , que pode dobrar se entupida.

Dica de otimização: Selecione uma cesta com um coeficiente de fluxo (Cv) 20–30% maior que o requisito máximo do sistema para minimizar a perda de energia e evitar queda excessiva de pressão.

4. Seleção de materiais e classificação de pressão

5. Manutenção para Eficiência de Fluxo

• Limpeza Regular : Remova detritos para manter baixa queda de pressão.

• Monitoramento de pressão : Use medidores de pressão diferencial para detectar entupimentos.

• Inspeção de malha : Substitua telas desgastadas ou danificadas para evitar perda de desempenho.

• Manutenção Programada : Reduza o tempo de inatividade com intervalos de inspeção planejados.

6. Conclusão

A otimização da classificação de pressão e do fluxo nos filtros de cesto garante:

• Operação segura sob pressões projetadas

• Queda de pressão mínima para sistemas energeticamente eficientes

• Vida útil prolongada do filtro e custos de manutenção reduzidos

Selecionando cuidadosamente os materiais, o tamanho da malha e o design do cesto , e incorporando estratégias de monitoramento e manutenção , os engenheiros podem obter uma filtragem confiável e de alta eficiência em qualquer sistema de tubulação industrial.
